詳細3 a連続出力電流
入力電圧範囲:4.5 v ~ 17 v
出力電圧:0.9V-6V
ベッド制御トポロジ
40 uaの自己消費動作電流
軽負荷効率のための省電力モード
パワーグッド(pg)出力表示
プログラマブルsoft-start

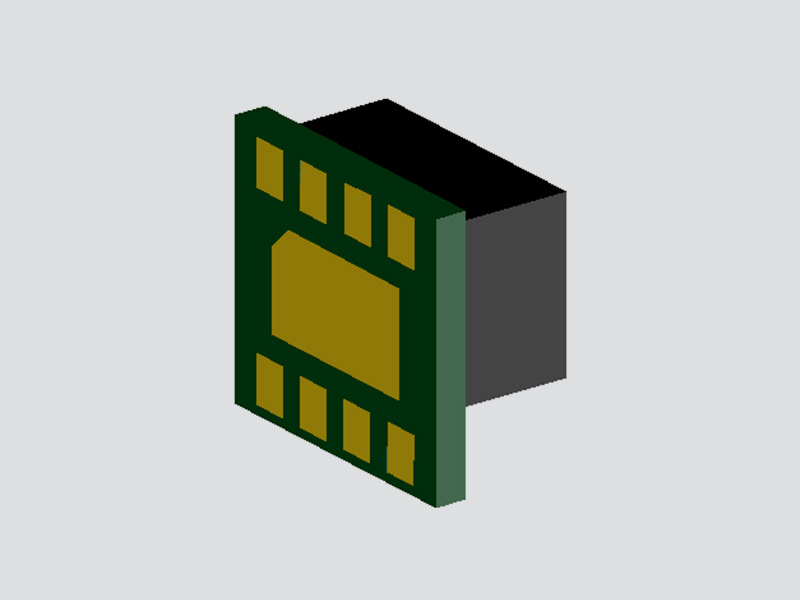

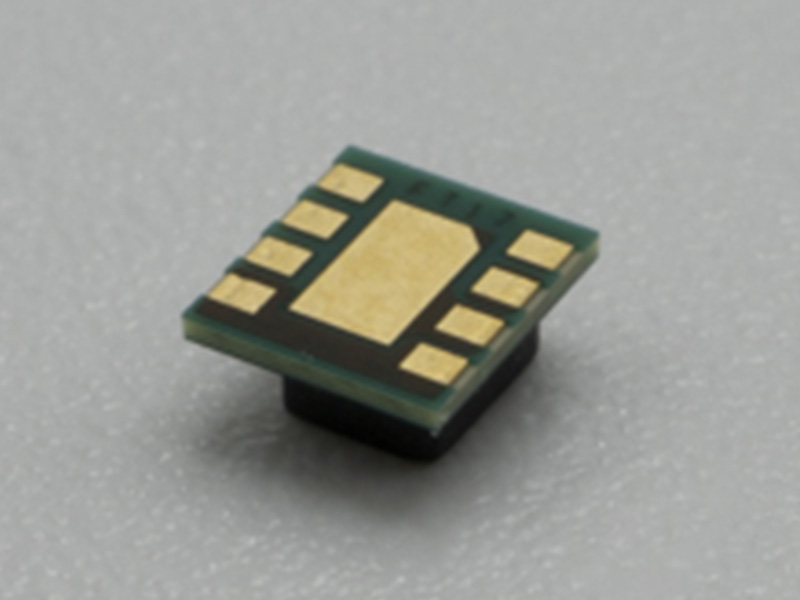

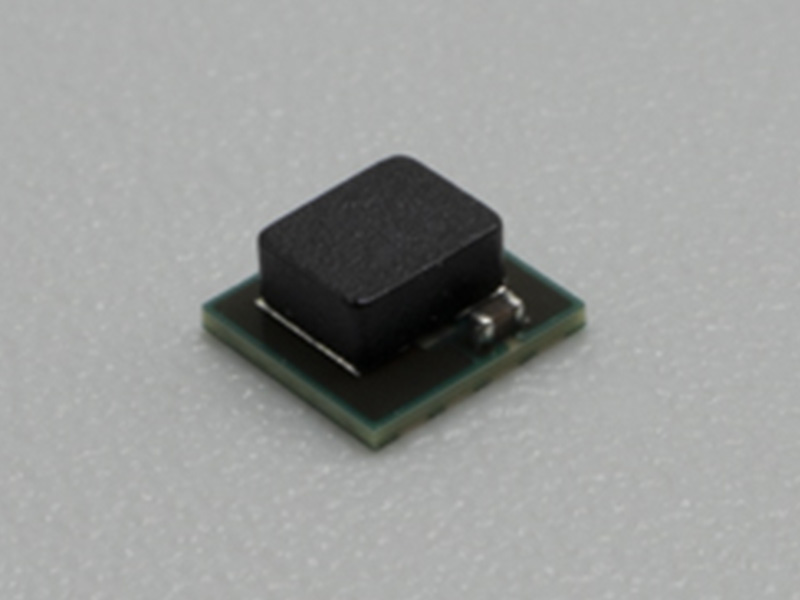

小型lgaパッケージ(3mm×2.8mm×1.4mm)
工業設備
電気通信ネットワークシステム
固体駆動
fht23030は、完全な電源ソリューションを提供する非絶縁dc / dcパワーモジュールです。
必要な抵抗とコンデンサの部品を最小限に抑えることで、設計が簡素化されます。入力電圧範囲は4.5~17 v、定格出力電流は3 aで出力電圧が調整可能です
ロードレギュレーション、ラインレギュレーションに優れています。効率を最大化するため、fht23030はpfmモードで動作し、公称スイッチング周波数は2 mhz andです
軽負荷時には自動的に省電力モードに移行します。
省電力モードでは、典型的な静止状態の動作電流モジュールは40μ。fht23030は、過電流保護(ocp)、短絡保護(scp)、低電圧誤動作防止保護(uvlo)、過熱保護などの包括的な保護特性を備えています。
ピン | シンボル | 記述 |
1 | EN | できる ピン:enをhigh levelに接続するとモジュールがオンになり、enをlow levelに接続するとモジュールがオフになります モジュール。モジュールがオフのとき、この端子には400 kqのプルダウン抵抗が内蔵されています |
2 | Vで | 電圧 入力 ピン:vinを入力電源に接続してモジュールに給電します。 |
3 | GND | モジュール ている。 |
45 | Vて | 出力 電圧 ピン |
6 | FB | 電圧 フィードバック ピン:このピンは外部の分圧器に接続して出力電圧を調整します。 |
7 | PG | 電力 良い 出力 インジケータ ピン:このピンは6 vより低い電圧のプルアップ抵抗に接続してください。使用しない場合はtを浮動小数点のままにします。 |
8 | SS | Soft-Start ピン:このピンに外付けコンデンサをグランドに接続して、内部リファレンスの立上り時間を設定します 電圧を示している。 |
熱パッド | 露出 熱 シンク パッド:gndに接続する必要があります。はんだ付けは、放熱性を向上させるために必要とされます 信頼機械だ。 |
入力電流
絶対最大視聴率 | 条件 | 最小 | 額面 | 最大 | 部 |
Vで | -0.3 | 20 | V | ||
EN で、SS | -0.3 | 7 | V | ||
PG 、FB | -0.3 | 7 | V | ||
Vて | -0.3 | 7 | V | ||
PG シンク電流 | 10 | 馬 | |||
記憶温度 | チュンチョンナムド・ノンサンシ) | + 125 | ℃ | ||
入力特徴 | 条件 | 最小 | 額面 | 最大 | 部 |
入力電圧範囲 | 4.5 | 17 | V |
入力電流
全負荷時の入力電流 | VIN = 12 v 、VOUT = 1 v 、IOUTおよびqout = 3 a | 0.36 | の | ||
低電圧および全負荷時の入力電流 | VIN = v 、VOUT = 1 v 、IOUTおよびqout = 3 a | 0.75 | の | ||
無負荷時の入力電流 | VIN = 12 v 、VOUT = 1 v 、IOUTおよびqout = oa | 0.75 | 馬 | ||
オフ時の入力電流 | VIN = 12 v 、VEN =ゼロボルト | 1.5 | μの | ||
一般的な要求 | 条件 | 最小 | 額面 | 最大 | 部 |
PWMスイッチング周波数 | VOUT = 1.8 v IOUTおよびqout、 = 1 a | 2 | MHz | ||
pgプルアップ抵抗電圧 | 6 | V | |||
効率 | VIN = vである 、VOUT = 3.25V 、IOUTおよびqout = 1.5A | 92% | % | ||
機能 | 条件 | 最小 | 額面 | 最大 | 部 |
enハイレベル入力電圧 | 0.9 | 0.73 | V | ||
en低レベル入力電圧 | 0.63 | 0.33 | V | ||
pgood閾値インジケータ値 | VOUT 上昇 | 92 | 95 | 99 | % |
VOUT 一滴 | 87 | 90 | 94 | % | |
出力特徴 | 条件 | 最小 | 額面 | 最大 | 部 |
出力電圧 | rfb抵抗によって調整します。 | 0.9 | 6 | V | |
線規制 | VOUT = 1 v 、4.5V <VIN< 17V 、 ILOAD = 3 a | ±1 | % | ||
負荷規制 | VIN = " 12 v 、VOUT = 1 v、oa < ILOAD ≤3 a | ±1 | % |
保護特性 | 条件 |
最小 |
額面 |
最大 |
部 |
Undervoltageロック (UVLO)閾値 | VIN 一滴 | 3.8 | |||
VIN 上昇 | 4.2 | 4.5 | |||
熱停止閾値 | jct温度上昇 | 160 | ℃ | ||
jct温度 一滴 | 140 | ℃ | |||
構造的な | 条件 | 最小 | 額面 | 最大 | 部 |
サイズ | 長さ | 295 | 3 | 305 | mm |
幅 | 2.75 | 2.8 | 285 | mm | |
高さ | 1.4 | 1.42 | mm | ||
環境適応能力 | 条件 | 最小 | 額面 | 最大 | 部 |
仕事の温度は (周囲温度) | . | 110 | ℃ | ||
高温記憶 (周囲温度) | + 125℃ 、 48h | 125 | ℃ | ||
高温動作 (周囲温度) | + 85℃ 、 ぃに; 入力低電圧、standard-voltage、 高電圧で8時間作動します | 85 | ℃ | ||
低温記憶 (周囲温度) | チュンチョンナムド・ノンサンシ℃ 、 にぃに | チュンチョンナムド・ノンサンシ) | ℃ | ||
低温度用動作 (周囲温度) | .℃ 、 ぃに; 入力低電圧、standard-voltage、 高電圧で8時間作動します | . | ℃ | ||
高温多湿 |
高温多湿 ℃60度95% 低温高湿度 30℃95% サイクルは10回、各サイクルは24時間持続します |
30 |
60 | ℃ | |
熱ショック |
125°cとの高温で チュンチョンナムド・ノンサンシ)°c、1時間の低温 それぞれの温度は1つのサイクルを構成します 合計32サイクルがテストされています。 | -55 | 125 | ℃ |
注1(翻訳:nob takahashi / facebook)セクションは、デバイスに恒久的な損傷を引き起こす可能性があります。絶対最大定格条件のいずれかに長時間さらされると、デバイスの信頼性と耐用年数に影響を及ぼす可能性があります。
注2: fht23030の接合部温度により、最大連続出力電流が低下する場合があります。
註3: fht23030の性能仕様は、-40°c ~ 125°cの内部動作温度範囲で保証されています。内部温度の上限値は、併せて使用条件によって決まりますのでご注意ください
回路基板レイアウト、パッケージの定格熱抵抗、その他の環境要因。
試験条件はvinです = 12 vは、VOUT = 1.0V対外コンデンサバロネス= 2x10μF COUT = 2x47μF温度TA = 25。特に断りがない限り、c。
試験条件はvinです = 12 v 、VOUT = 1.0V、外部コンデンサバロネス= 2x10μF 、COUT = 2x47μF 、温度のta = 25。C特記事項のだ
テスト条件はvですIN = 12 V、VOUT = 1.0 v、外付けコンデンサ付きcIN= 2x10μFとCOUT = 2x47μF温度TA = 25。特に断りがない限り、c。
試験条件はvinです = 12 v 、VOUT = 1.0V、外部コンデンサバロネス= 2x10μF 、COUT = 2x47μF 温度はta = 25。C特記事項のだ
試験条件はvinです = 12 v 、VOUT = 1.0V、外部コンデンサバロネス= 2x10μF 、COUT = 2x47μF 温度はta = 25。C、特記事項のない
cアールvin = 12 v 、VOUT = 1.0V、外部コンデンサバロネス= 2x10μF 、COUT = 2x47μF 温度はta = 25。C特記事項のだ
fht23030は、スイッチング周波数が2 mhzの同期整流バックdc-dc電圧コンバータです。このデバイスは4.5 v ~ 17 vの入力電圧範囲内で3 aの連続出力電流を実現することができます。
可能制御(EN)
fht23030は、enピンを設定することでイネーブル/ディセーブルが可能です。enピンがハイレベルに接続されると、モジュールはイネーブルになります。enピンがローレベルに接続されるかフローティング状態になると、モジュールはディセーブルになります。このようなモードにおいて、典型的な入力電流はA 1.5μです。enピンは、図1に示すアプリケーション回路を使用して、fht23030の低電圧ロックアウト(uvlo)スレッショルドを設定するために使用することもできます。
図1:低電圧ロックアウト(uvlo)分圧器回路
ソフト開始(SS)
ソフトスタート機能により、起動時の出力電圧の立ち上がりスロープを1ms以内に制御できるため、突入電流を抑えることができます。fht23030は、プリバイアス出力コンデンサを使用して起動することができます。プリバイアス起動時に、2つのパワーmosfetは、内部電圧クランプが出力電圧をプリバイアス電圧よりも高く設定するまでオンにすることができません。fht23030がオフ状態、低電圧ロックアウト(uvlo)状態、またはサーマルシャットダウン状態の場合、ss端子に接続されたコンデンサは内部抵抗によって放電されます。これらの状態から戻ると、新しいソフトスタートサイクルが開始されます。
出力電圧のスタートアップ・スロープは、ss端子とgnd間に接続されたコンデンサで設定できます。の定電流2.5μAを充電し外部コンデンサー。与えられたソフトスタート時間(tss)はcssコンデンサによって設定され、計算式は(1)のようになります。
(1)
入力低電圧ロックアウト(uvlo)保護
入力電圧が4.2 vを下回ると、fht23030は低電圧ロックアウトになり、シャットダウンモードを維持します。uvlo状態でイネーブルにすると、入力電圧が設定されたスレッショルドを超えるまで、モジュールはシャットダウンモードのままになります。入力が3.8 vを下回ると、モジュールは400 mvのヒステリシスでシャットダウンします。
暖かい保护机(OTP)
fht23030の接合部温度が160°cのスレッショルドを超えると、サーマルシャットダウン保護が有効になります。この保護はラッチされません。接合部の温度が約140°cまで低下すると、モジュールはソフトスタートシーケンスを通じて動作を再開します。
Over-Current保護(OCP)
fht23030には過電流保護機能が搭載されており、過電流状態での損傷を防ぎます。バレー電流が3.6 aに達すると過電流保護機能が起動します。出力が約60%に低下すると、出力は無効になります。10msのディセーブル期間の後、モジュールは再起動して新しいソフトスタートサイクルを開始します。
パワーグッド出力インジケータ(pgood)
pgoodピンはオープンドレイン出力です。fb電圧が公称内部リファレンス電圧の92%未満の場合、pgピンはローに駆動されます。fb電圧が公称内部リファレンス電圧の96%を超えると、pgピンはハイインピーダンスになります。
表1:パワーグッドピンロジック表
モジュール状態 | PG論理状態 | ||
高インピーダンス | 低 レベル | ||
できる (en =ハイレベル) | VFB ≥VTH_PG | √ | |
VFB ≤VTH_PG | √ | ||
無効 (en =低レベル) | √ | ||
UVLO | 評価を<VIN <VUVLO | √ | |
熱停止 | まさか > TSD | √ | |
ない除電 | VIN < 評価を | √ |
出力電圧設定
fht23030の出力電圧は外付けの帰還抵抗分圧器で設定し、式(2)に示すように電圧安定化回路を図2に示します。
図2:出力電圧を設定するための分圧器の抵抗
備考:
1. モジュールは底部に置かないでください 基板が脱落しないようにするためのリフローはんだ付け時の基板側面。
2. ため容量や unpackaged 製品,デシケーターに格納します(内部10%未満の相対湿度で)。まだ元のパッケージに残っている製品については、aで保管してみてください desiccator。
3.基板にモジュールを取り付ける前に、ベーキング条件に厳密に従ってサンプルを乾燥させてください。 125°cで48時間以上焼き、245°c以内でリフローはんだ付け温度を制御します。
製品 モデル | 入力 | 出力 | サイズ &パッケージ | パッケージ | |
入力 範囲 | 名目 入力 | ||||
FHT23030 | 4.5V ~ 17V | -- | 0.9V ~ 6V / 3 a | 3 mm×2.8mm×1.4mm (LGA) | トレイ |
項目 | 記述 | リール/トレイ | Pcs/ローラ | G.W | N.W | QTY/箱 | パッケージサイズ |
FHT23030 | 入力4.5 v ~ 17 v、出力0.9 v ~ 6 v 直流/ DC 集積 モールド調整可能バックコンバータ 電力モジュール、 効率94% | 500pcs | 0.45kgs | 0.01kgs | 500pcs | 210 * 210 * 50 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
、 |
出力電流
(A) |
入力電圧
(V) |
出力電圧
(V) |
次元(mm) |
最大
Efficienc |
工場パック
量 |
足跡3 d | Datasheet | サンプル |
UDM2520I | 0.6A | 2.3V ~ 5.5V | 0.8V~3.3V | 2.5mm × 2mm x 1.1mm | 94% | 3,000pcs | ![]() |
![]() |
|
UDM22006 | 0.6A | 2.3V~5.5V | 1.2V~3.3V | 2.5mm x 2mm x 1.1mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM22010 | 1A | 2.3V ~ 5.5V | 1.2V ~ 3.3V | 2.5mm x 2mm x 1.1mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM82821adj | 1A | 2.5V~5.5V | 0.8V~4V | 2.5mm × 2mm x 1.1mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM82821 | 1.2A | 2.3V~5.5V | 1.2V~3.3V | 2.5mm × 2mm x 1.1mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM2826I | 1.5A | 2.7V ~ 5.5V | 1V ~ 3.3V | 2.8mm × 2.6mm x 1.1mm | 93% | 3,000pcs | ![]() |
![]() |
|
UDM3606 | 0.6A | 4.5V-18V | 0.6V-5.5V | 5mm×3.2mm×2.2mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM3506 | 0.6A | 4.7V-36V | 0.8V | 5mm×3.2mm×2.2mm | 82% | 3,000pcs | ![]() |
![]() |
|
UDM3610 | 1.2A | 4.5V~18V | 0.6V~5.5V | 5mm×3.2mm×2.2mm | 95% | 3,000pcs | ![]() |
![]() |
|
UDM92403 | 0.3A | 0.7V~5.5V | 1.8V~5.5V | 2.5mm×2mm x 1.1mm | 93% | 3,000pcs | ![]() |
![]() |
|
UDM81256 | 1A | 2.5V ~ 5.5V | 5V | 2.8mm×2.6mm×1.35mm(1.1mm) | 95% | 3,000pcs | ![]() |
![]() |
|
FHT4644 | 4A | 4.0V ~ 15V | 0.8V ~ 5.5V | 9mm x 15mm x 4.32mm | 92% | 500pcs | ![]() |
![]() |
|
FHT4644H | 4A | 4.0V ~14V | 0.6V ~ 5.5V | 9mmx15mmx4.32mm | 92% | 500pcs | ![]() |
![]() |
|
FHT4644C/D | 4A | 4.5V-14V | 0.6V-5.5V | 9mmx15mmx4.32mm | 92% | 500pcs | ![]() |
![]() |
|
FHT4644F | 4A | 4.5V ~ 16V | 0.6V ~ 5.5V | 9.0mmx15mmx4.32mm | 92% | 500pcs | ![]() |
![]() |
|
FHT4644L | 4A | 4.0V ~15V | 0.8V ~ 5.5V | 9mmx15mmx1.82mm | 92% | 500pcs | ![]() |
![]() |
|
FHT4630 | 18A+18A | 4.5V~15V | 0.6V ~ 1.8V | 16mm × 16mm × 5.01mm | 94% | 500pcs | ![]() |
![]() |
|
FHT3860 | 6A | 2.3V-5.5V | 0.5V-3.3V | 4mm x 6mm x 1.6mm | 94% | 500pcs | ![]() |
![]() |
|
FHM3695-25 | 20A | 4V-16V | 0.6V-5.5V | 10mm × 12mm ×4.32mm | 95% | 500pcs | ![]() |
![]() |
|
FHT4623 | 3A | 4.2V-20V | 0.6V-5.5V | 6.75mm x 6.75mm x 2.95mm | 95% | 500pcs | ![]() |
![]() |
|
MPPM8070 | 2A | 4.5V-18V | 0.6V-15V | 8mm×7mm × 4.32(2.5mm) | 93% | 500pcs | ![]() |
![]() |
|
FHT4618 | 6A | 4.5V-24V | 0.6V-5.5V | 15mm×9mm×4.32mm | 95% | 500pcs | ![]() |
![]() |
|
FHT23030 | 3A | 4.5V-17V | 0.9V-6V | 3mm×2.8mm×1.4mm | 94% | 500pcs | ![]() |
![]() |
|
FHT3550 | 5A | 3.5V-40V | 1.0V-12.0V | 12mm x 12mm x 4.32mm | 95% | 500pcs | ![]() |
![]() |
|
FHT8027C | 4A | 5V-60V | 2.5V-24V | 15mm×15mm×4.32mm | 95% | 500pcs | ![]() |
![]() |
