詳細パワーインダクタとコンデンサを一体化したフェライトセラミック基板で、低emiノイズ、超小型
高効率の同期整流技術
制御モードの選択:自動pfm / pwmスイッチングまたは強制pwmモード
低リップル電圧pfmモードで軽負荷動作
全負荷電流範囲で±2.5%の電圧精度
広い入力電圧範囲:2.7 v ~ 5.5 v
最大負荷電流:1.5 の (2.5 vまたは3.3 vの出力電圧の場合800 mの)
固定出力電圧:1.0 v ~ 3.3 v(出荷時設定)
内部ソフトスタートおよびオーバー電流保護

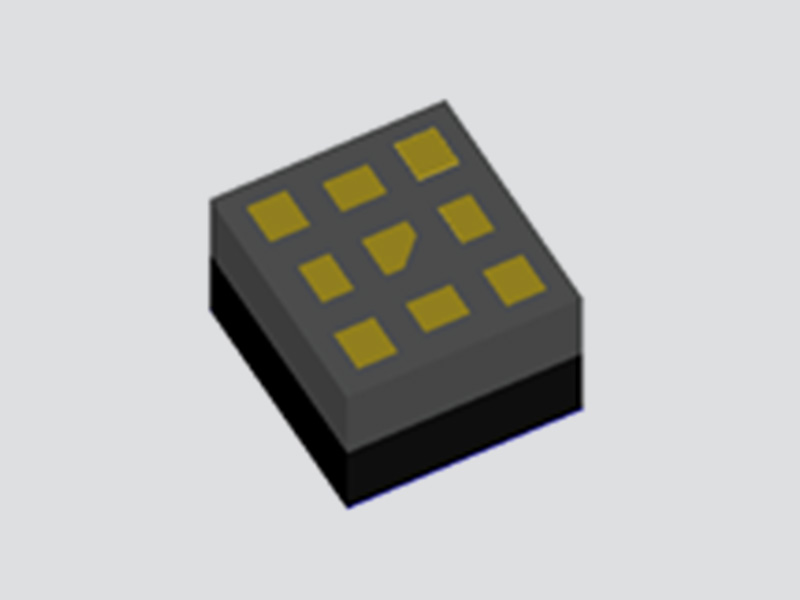

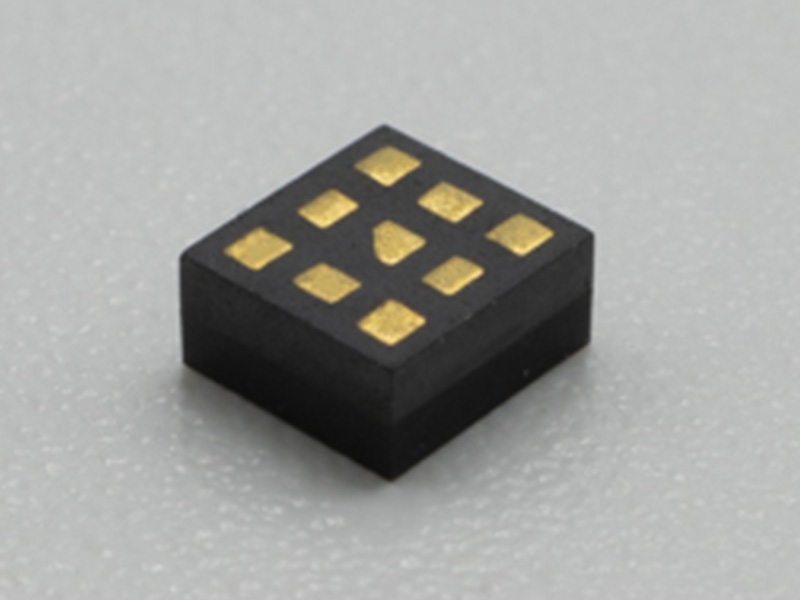

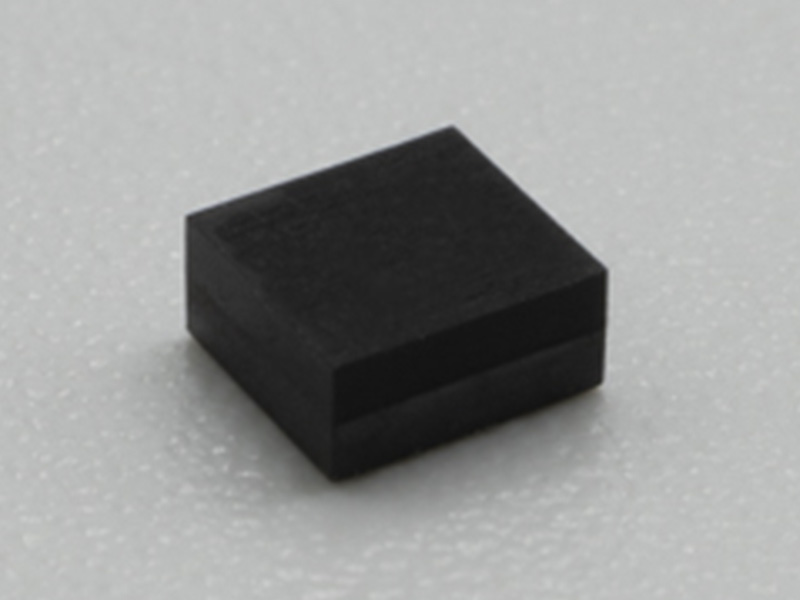

udm2826iシリーズは、スペースに制約がある、またはノイズに敏感な低電力バックdc-dcコンバータ用に設計されています。このデバイスは、インダクタ内蔵フェライト基板を使用して放射emiノイズと伝導ノイズを低減します。プラスチックパッケージに封止されており、取り付け信頼性を高めています。
出力コンデンサを追加することで、ldoの代替として使用することができます。低ノイズで使いやすい機能により、信頼性の高い電力品質を保証します。
このデバイスは、自動pfm / pwmスイッチングモード(mode = l)に設定されると、軽負荷時にpfmモードで動作し、バッテリ寿命を延長します。高負荷時には、同期整流技術を使用して自動的にpwmモードに切り替わり、高効率を維持します。
強制pwmモード(mode = h)に設定されている場合、このデバイスは全負荷範囲にわたって優れた出力電圧精度を提供します。このデバイスは、0 ~ 1.5 aの電流範囲にわたって±2.5%の電圧精度を維持します。
リファレンス電圧源として使用する場合は、デバイスを強制pwmモード(mode = h)に設定することをお勧めします。これは、modeピンをvinに直接接続することによって実現できます。
udm2826iの標準動作回路
次元
シンボル | 次元(mm) | シンボル | 次元(mm) |
W | 2.6±0.2 | c | 0.5±0.1 |
L | 2.8±0.2 | d | 0.44±0.1 |
T | 135マックス | e | 0.5±0.1 |
a | 0.26±0.2 | f | が0.35±0.1 |
b | 0.49±0.1 | g | 0.4±0.1 |
ピン機能
ピン | シンボル | I / O | 記述 |
1 |
モード |
入力 | モード選択ピン(mode) modeピンをフローティングのままにしてはいけません。 mode = h:ローノイズモードでは、デバイスを強制的にpwmモードで動作させます。 mode = l:自動スイッチングモードで、このデバイスは軽負荷時にpfmモードで動作し、pwmに切り替わります 重負荷モード。 |
2、3 | Vout | 出力 | 安定化出力ピン(vout) この端子とgnd間に出力負荷を接続します。 |
4, 8, 9 | GND | - | 地上ピン所(GND) |
5, 6, | Vin | 入力 | のVin pinは、udm2826iの内部レギュレータに電流を供給します。 |
7 |
EN |
入力 |
これがデバイスのon/off制御端子です。 端子をgndに接続する:デバイスをオフモードに保ちます。 ピンをvinにプルすると、ソフトスタート機能を備えたデバイスがイネーブルになります。 浮いたままにしないでください enピンをフローティングのままにしてはいけません。ピンをオープンのままにすると、100 maの出力電流でデバイスがオフになる可能性があります。 制御:1907 en = h:デバイスは有効(オン)です。 en = l:デバイスは無効(オフ)です。 |
絶対最大視聴率
パラメータ | シンボル | 範囲 | 部 |
入力電圧 | 「ヴィン、EN | 6.2 | V |
営業周囲温度 | Ta | . + 85 | ℃ |
ICオペレーティング温度 | TIC | . + 105 | ℃ |
記憶温度 | TSTO | . + 85 | ℃ |
電気的特性(Ta = 25℃)
パラメータ | シンボル | 条件 | ミンディ | Typ。 | マックス | 部 |
入力電圧 | Vin | 2.7 | 3.7 | 5.5 | V | |
UVLO 電圧 | UVLO | 1.0 | 1.4 | 1.8 | V | |
入力リーク電流 | Iin-off | Vin = 3.7V | 0 | 2 | μの |
EN =ゼロボルト | ||||||||
出力電圧精度 | Vout | 1 | 2.5 | % | ||||
出力電圧範囲 | Vout | 評価を受けVin-Vout> | UDM2826I1V0K15A | 0.975 | 1 | 1.025 | V | |
UDM2826I1V2K15A | 1.17 | 1.2 | 1.23 | |||||
UDM2826I1V6K15A | 156 | 1.6 | 1.64 | |||||
UDM2826I1V8K15A | 1.755 | 1.8 | 1.845 | |||||
UDM2826I2V5K08A | 2.438 | 2.5 | 2.563 | |||||
UDM2826I3V3K08A | 3.218 | 3.3 | 3.383 | |||||
負荷電流範囲 概要 | Ioutおよびqout | UDM2826I1V0K15A | 0 | 1500 | 馬 | |||
UDM2826I1V2K15A | ||||||||
UDM2826I1V6K15A | ||||||||
UDM2826I1V8K15A | ||||||||
UDM2826I2V5K08A | 0 | 800 | ||||||
UDM2826I3V3K08A | ||||||||
波及電圧 | Vrpl | Vin = 3.7V Ioutおよびqout = 1500馬、BW = 20 mhz | UDM2826I1V0K15A | 15 | mV | |||
UDM2826I1V2K15A | ||||||||
UDM2826I1V6K15A | ||||||||
UDM2826I1V8K15A | ||||||||
Vin = " v、Ioutおよびqout = 1500mA、BW = 20 mhz | UDM2826I2V5K08A | |||||||
Ioutおよびqout = 800mA = vヴィン・ベイカーは、 BW = 20 mhz | UDM2826I3V3K08A | |||||||
効率 | くね | Vin = 3.7V Ioutおよびqout = 300mA | UDM2826I1V0K15A | 85 | % | |||
UDM2826I1V2K15A | 86 | |||||||
UDM2826I1V6K15A | 88 | |||||||
UDM2826I1V8K15A | 90 | |||||||
UDM2826I2V5K08A | 93 | |||||||
Vin = " v、Ioutおよびqout = 300mA | UDM2826I3V3K08A | 93 | ||||||
EN制御電圧 | VENH | をさせる | 1.4 | Vin | V | |||
VENL | から:無効 | 0 | 0.3 | V | ||||
スイッチング周波数 | Fosc | 2.5 | 3 | 3.5 | MHz | |||
(SW周波数) | ||||||||
Overcurrent保護 | OCP | UDM2826I1V0K15A | 1500 | mA | ||||
UDM2826I1V2K15A | ||||||||
UDM2826I1V6K15A | ||||||||
UDM2826I1V8K15A | ||||||||
UDM2826I2V5K08A | 800 | |||||||
UDM2826I3V3K08A | ||||||||
柔らかい開始時刻 | トン | 1 | ms |
1外部容量(Cout: 10μF)を置かなければならない装置適切なパフォーマンスを保証するために……操作の近くにあります。
2上記の特性は、セクション8で説明したテスト回路を用いてテストしました。
PFMあり/ PWMモード
負荷電流が減少すると、コンバータは自動的にpfm(パルス周波数変調)モードに入ります。pfmモードでは、このデバイスは断続的なスイッチングパルスで動作し、軽負荷状態で高効率を維持します。
このデバイスはpfm動作で定オン時間制御を使用し、他のpfmアーキテクチャに比べて低リップル電圧と高精度な出力電圧を生成します。このアーキテクチャにより、dc出力電圧を公称電圧の±2.5%以内に維持することができます。出力容量を増やすことによって、pfmモードでの出力リップル電圧をさらに低減することができます。
pfmとpwmモード間の遷移もスムーズです。pfmモードとpwmモードの間の遷移のための電流のしきい値はvinやvoutなどの要因に依存しますが、おおよそのしきい値は約(100~200 ma)です。
UVLO (Undervoltageない)
en端子をハイにしても、入力電圧(vin)はデバイスの起動前にuvlo電圧(2.0 v typ)に達するかそれを超える必要があります。uvlo機能は、低vinレベルでの不確実な動作を防止します。
柔らかい開始
このデバイスは、起動時の突入電流を制限するソフトスタート機能を内蔵しています。ソフト・スタート・システムは、スイッチ時間を最小パルス幅から通常動作まで徐々に増加させます。この機能により、起動時に出力電圧がゼロから定格電圧に徐々に上昇します。公称ソフトスタート時間は0.3msです。
EN
enピンがハイロジックレベルに設定されると、デバイスは動作を開始し、ソフトスタートで起動します。enピンを浮いたままにしてはいけません。オープン回路の場合、軽負荷では動作しますが、重負荷では動作しない可能性があります。
enピンをローロジックレベルに引き上げると、デバイスは強制的にシャットダウンします。
100%デューティサイクル動作
このデバイスは100%デューティサイクルモードで動作可能で、ハイサイドスイッチは常にオンであるため、入力から出力までの電圧降下が低くなります。
vinとvoutが近くなり、デューティサイクルが100%に近づくと、スイッチングパルスは公称スイッチングサイクルをスキップし、出力電圧リップルは他の条件よりも大きくなる可能性があります。しかし、これはデバイスの故障を示すものではありません。
シンボル | 次元(mm) |
a | 0.65 |
b | 0.3 |
c | 0.6 |
d | 0.6 |
e | 0.3 |
f | 0.1 |
g | 0.15 |
推奨リフローはんだ付けプロファイル
注:大量包装および開封されたオリジナル包装製品は、乾燥したキャビネットで保管してください(乾燥したキャビネットの相対湿度は10%以下に保つ必要があります)。未開封のオリジナル包装製品については、可能な限り乾燥したキャビネットに保管してください。
リールとテープの主な寸法
リール 直径 | リール幅 W1 (mm) | A0 (mm) | B0 (mm) | K0 (mm) | P0 (mm) | P1 (mm) | W (mm) |
Pin1 象限 |
MOQ |
7」 | 8.8 | 2.80 | 3.10 | 1.40 | 4.0 | 4.0 | 8.0 | Q1 | T / R 3000pcs / R |
モデル | 出力電圧 | 装置された特定の特徴 | MOQ |
UDM2826I1V0K15A | 1。0V | 標準タイプ | T / R 3000pcs / R |
UDM2826I1V2K15A | 1.2V | 標準タイプ | T / R 3000pcs / R |
UDM2826I1V6K15A | 1.6V | 標準タイプ | T / R 3000pcs / R |
UDM2826I1V8K15A | 1.8 v | 標準タイプ | T / R 3000pcs / R |
UDM2826I2V5K08A | 2.5V | 標準タイプ | T / R 3000pcs / R |
UDM2826I3V3K08A | 3.3 v | 標準タイプ | T / R 3000pcs / R |
出力電圧は1.0 v ~ 3.3 vに設定可能です。詳しくはお問い合わせください 米 .
項目 | 記述 | リール/トレイ | Pcs/ローラ | G.W | N.W | QTY/箱 | パッケージサイズ |
UDM2826I | 2.7V ~ 5.5V 入力1V-3.3V出力を行う作業で、 集積DC-DC バックStep-Down力 モジュール、 効率93% | 3,000pcs | 0.28kgs | 0.11kgs | 3,000pcs | 150×150×50 mm |
