disc集積直流にDc調整可能なバック電力モジュール| 2.3v-5.5v入力0.5v-3.3v出力| 2.3v-5.5v Input, 0.5v-3.3v Output

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

関連製品

特徴

6 a連続出力電流

入力電圧範囲:2.3 v ~ 5.5 v

出力電圧:0.5V-3.3V

スイッチング周波数:3MHz

軽負荷pfmモード

パワー・グッド・インジケータ(pg)

内部固定ソフトスタート時間

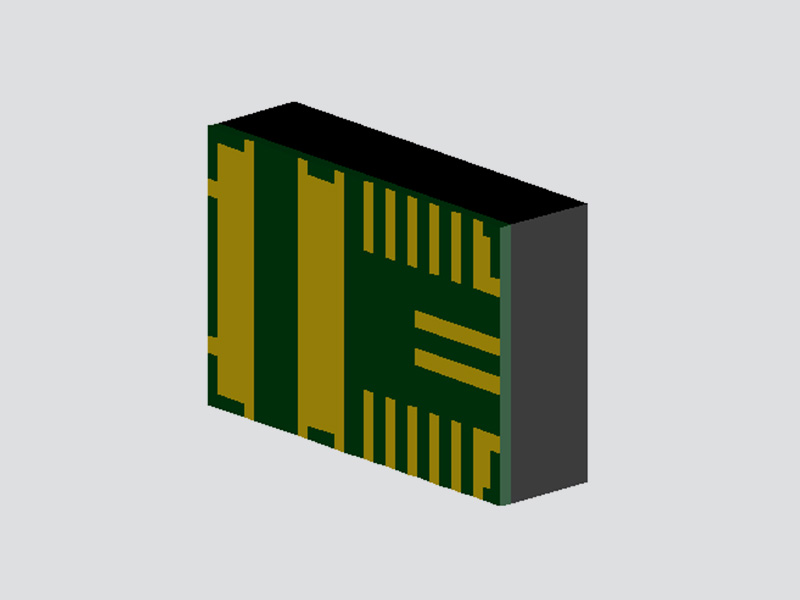

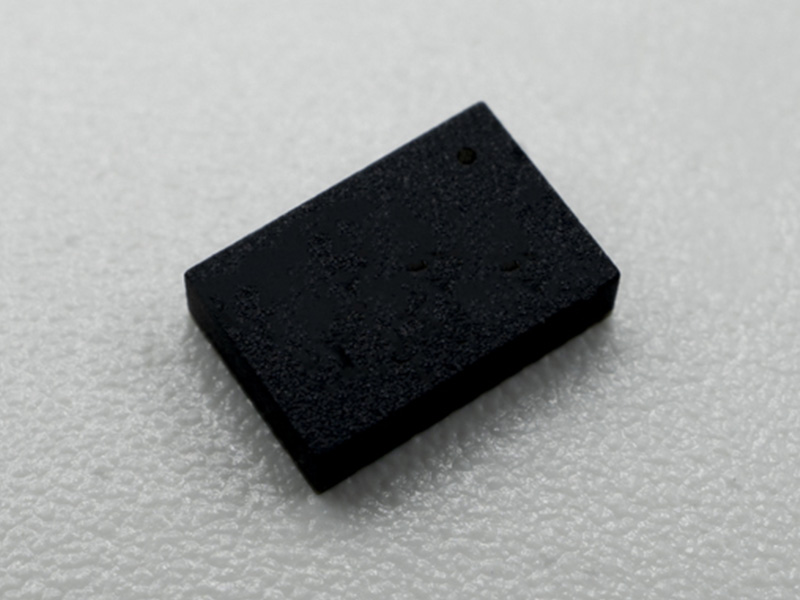

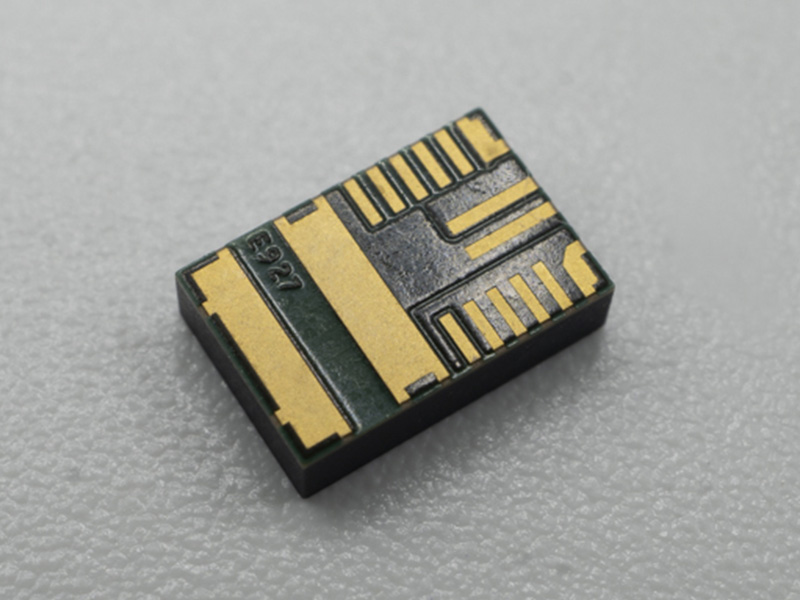

小型lgaパッケージ:(4mm×6mm×1.6mm)

アプリケーション

光モジュール

通信・ネットワークシステム

工業設備

埋め込まれた電源

記述

fht3860は、高周波数、高効率のdc / dcステップダウンコンバータですこの電源ソリューションは、設計を簡素化し、外付け抵抗をほとんど必要とせずに2.3~5.5 vを実現します入力電圧、定格出力電流6 a、調整可能な出力電圧、優れた負荷および直線性のレギュレーション。fht3860は、過電流保護(ocp)、入力低電圧誤動作防止保護(uvlo)、過熱保護など、幅広い保護機能を備えています。

典型的なアプリケーション

ピン構成

平面図

ピン	シンボル	記述
16	EN	できるピンenは、モジュールをオンにするためにハイに、モジュールをオフにするためにローに接続します。開いたままにすると、このピン内部の2 mq抵抗がグラウンドに接続されており、モジュールは転がり落ちています。
2,021	PG	電力供給正常出力インジケータピンだ。
17	FB	電圧フィードバックピンだ。このピンは外付けの分圧器抵抗に接続され、出力電圧を安定化します。
9、10、11巻、12	Vて	出力電圧ピンだ。
18	のGND	信号ている。このピンは内部的にシステムグランドに接続されていません。agndが接続されていることを確認してください pcbレイアウト時のシステムグランド。
1、2、3、4、5、24	PGND	システムている。このピンは、出力電圧を調整するための基準グランドです。
7、8、13 14、23	SW	スイッチ出力ピンだ。広いpcbトレースを使用して接続します。
22	Vで	電圧入力ピンだ。vinを入力電源に接続してモジュールに給電します。
6、15、19	NC	休止。

電気的特性

絶対最大視聴率	条件	最小値	額面	最大値	部
VIN		-0.3		7	V
pg、sw、fb、en		-0.3		VIN+ 0.3	V
記憶温度		.		+ 150	℃
耐入力特性	条件	最小値	額面	最大値	部
入力電圧範囲		2.3		5.5	V

入力電流

全負荷時の入力電流	VIN = 5.5V 、VOUT = 1.8 v 、IOUTおよびqoutおよびqout = 6 a		218		の
低電圧フル負荷入力電流	VIN =き、VOUT = 1.8 v 、IOUTおよびqout = 6 a		上がっ		A
現在静的	vin = 3.6 v、vout = 1.8 v 、IOUTおよびqout = oa		40		µの
シャットダウン時の入力電流	VIN = 3.6V EN = GND电位		3		μの
一般的な要求	条件	最小値	額面	最大値	部
スイッチング周波数			3		MHz
柔らかい開始時刻			3		ms
FB電圧		495	500	505 mV	mV
機能	条件	最小値	額面	最大値	部
ENハイレベル		1.2			V
EN低				0.5 V	V
PGOOD指示閾値	VOUT 上昇		96.5%		V
	VOUT 下落		92.5%		V
出力特性	条件	最小値	額面	最大値	部
出力電圧	rfb抵抗で調整	0.5		3.3	V
線形規制	VOUT = 1.8 v 、3.3 v <VIN<5.5V 、ILOAD = 6 a			±1	%
負荷規制	VIN = " 3.3 v 、VOUT = 1.8 v、oa < ILOAD ≤6 a			±1	%
波及や騒音	VIN = " 3.3 v 、VOUT = 1.8 v 、 IOUT = 6 a、 Cout = 22uF ×3 20 mhz 帯域幅		10		mV
動的負荷応答	50-100% ILOAD / dt = 3 a /μS;迪、 VIN = 3.3 v 、VOUT = 1.8 v Cout = 22uF ×3		50		mV

保護特性	条件	最小値	名目値	最大値	部
ブロックUndervoltage閾値	上昇しし		2.0	2.2
熱停止			150		℃
熱停止ヒステリシス			20℃		℃
構造的な	条件	最小値	名目値	最大値	部
次元	長さ	5.9	6	6.1	mm
幅	3.9	4	4.1	mm
高さ	1.496	4600	1.596	mm
環境適応能力	条件	最小値	名目値	最大値	部
作動温度 (営業jct温度)		.		125	℃
高温記憶 (周囲温度)	+ 125℃、48h			125	℃
高温仕事 (周囲温度)	+ 85℃、にぃに; 入力低圧標準圧力高圧各8時間;			85	℃
低温記憶 (周囲温度)	チュンチョンナムド・ノンサンシ℃、にぃに	チュンチョンナムド・ノンサンシ)			℃
低温仕事 (周囲温度)	.℃、にぃに; 入力低圧標準圧力高圧各8h	.			℃
湿った熱	高温多湿 ℃60度95% 低温高湿度 30℃95% 10サイクル、各サイクルは24hです	30		60	℃
温度ショック	高温125 ℃、低温チュンチョンナムド・ノンサンシ) ℃、高温と低温を1時間周期で繰り返します 32のテストサイクルの合計	チュンチョンナムド・ノンサンシ)		125	℃

注1:" limit value "に記載されている値以上の応力セクションは、デバイスに恒久的な損傷を引き起こす可能性があります。絶対最大定格のいずれかに長時間さらされると、デバイスの信頼性と寿命に影響を与える可能性があります。

注2:fht3860の接合部温度により、最大連続出力電流が低下する場合があります。

注3:fht3860の性能仕様は、-40°c ~ 125°cの内部動作安定性範囲全体が保証されています。内部温度の最大値は、基板レイアウトやパッケージの定格熱抵抗などの環境要因に応じた動作条件によって決まりますのでご注意ください。

テスト条件は VIN = 3.3 v 、VOUT = 1.8 v、外部バロネス= 2x10μF 、COUT = -μF x22 " につながれて = 25。C 特に断りがない限り

DATA

テスト条件は VIN = 3.3 v 、VOUT = 1.8 v、外部バロネス= 2x10μF 、COUT = -μF x22 " につながれて = 25。特に断りがない限り、c。ch1: vo、ch2: sw、ch4: io

DATA

IN OUT 入っテスト条件がV = 3.3 V場合、V = 1.8 V外部C = 2x10μF C = -μx22 " F、TA = 25.C特記事項のない。

DATA

試験条件vin = 3.3 v 、VOUT = 1.8 v、外部バロネス= 2x10μF 、COUT = -μF x22 " につながれて = 25。C 特に断りがない限り

DATA

動作

fht3860は、スイッチング周波数が3 mhzの同期整流降圧dc-dcコンバータです。fht3860は、2.3 v ~ 5.5 vの入力電圧範囲にわたって連続出力電流3 aを実現しています。

可能制御(EN)

fht3860は、enピンを設定することでイネーブルまたはディセーブルにすることができます。enがhighの場合、モジュールは有効になります。enがlowの場合、モジュールは無効になります。このようなモードにおいて、出力電流のが30μAおよび未満出力はresistive負荷により地下に接続される。ENがピンは開け放しの状態になるから、出力のを介して地面に接続される内部2 MΩ意味する。

ソフト開始(SS)

ソフトスタート機能は、のランプを制御します起動時の出力電圧は3ms以内で、突入電流を抑制します。

入力低電圧ロックアウト(UVLO)保護

fht3860は、入力電圧が2.0 vを下回るとシャットダウンモードでuvloを維持します。uvlo状態時にイネーブルされると、入力電圧が設定されたスレッショルドを超えるまで、モジュールはシャットダウンモードのままです。入力が1.8 vを下回ると、モジュールは200 mvのヒステリシスでシャットダウンします。

動作モード

fht3860は一定のオン時間制御を採用しており、負荷電流が大きい場合、スイッチング周波数は3 mhzでほぼ一定です。

軽負荷時には、fht3860は自動的にpfmモードに切り替わり、軽負荷時に高い効率を維持します。

負荷電流が変化すると、fht3860はpfmモードとpwmモードを切り替えて性能を最適化します。入力電圧が出力電圧に近すぎる場合、fht3860は100%デューティ・サイクルモードに移行します。このモードではハイサイド・スイッチは常にオンになり、低入力-出力電圧差を実現します。

過熱保護(otp)

fht3860の接合部温度が150°cのスレッショルドを超えると、サーマルシャットダウン保護が有効になります。この保護はラッチされません。接合部の温度が約130°cに低下すると、モジュールはソフトスタートで動作を再開します。

Overcurrent保護(OCP)

fht3860は、過電流状態での損傷を防ぐために過電流保護されています。谷電流が9 aに達すると過電流保護が作動します。到達の16の連続したサイクルの後谷電流制限、出力は無効になります。1.5msのディセーブルの後、モジュールは再起動し、新しいソフトスタートサイクルを開始します。

パワーグッド出力表示(pgood)

pgoodピンはオープンドレイン出力です。fb電圧が公称内部リファレンス電圧の92%未満の場合、pgピンはローに駆動されます。fb電圧が公称内部リファレンス電圧の96%を超えると、pgピンが復元されます。

出力電圧設定

fht3860の出力電圧は、式(1)のように外付けの帰還抵抗分圧器で設定し、電圧レギュレータ回路を図1に示します。

voltage regulator circuit

Voltage Divider Resistor for Output Voltage Setting

図1出力電圧設定用の分圧器抵抗

パッケージ記述

Package Description

はんだ付け・保管上の注意

推奨リフローはんだ付けプロファイル

Recommended reflow soldering profile

注意事项:

1. モジュールのサイズが大きいため、リフローはんだ付け用の基板の下にモジュールを置かないでください。

NOTE

2. 大量の製品や元の包装から取り出された製品は、デシカトル(内部の相対湿度が10%未満)に保管する必要があります。また、製品の包装がオリジナルのままである場合は、可能な限り乾燥機に保管する必要があります。

3. 基板に実装する前に、ベーキング条件に厳密に従ってサンプルを乾燥させる必要があります。125°cで48時間以上ベーキングし、245°c以内にリフローはんだ付け温度を制御します。

注文情報

製品モデル	入力		出力	次元包装	包装
	取込範囲	名目入力
FHT3860	2.3V ~ 5.5V	--	0.5V ~ 3.3 v / 6 a	4mm×6mm×1.6mm (lga)	トレイ

包装情報

項目

記述

リール/トレイ

Pcs/ローラ

G.W

N.W

QTY/箱

パッケージサイズ

FHT3860

入力2.3V-5.5V、出力 0.5V-3.3V

直流/ DC 高集積プラスチック製の可変バックパック

電力モジュール、

効率94%

tray

500pcs

0.46kgs

0.02kgs

500pcs

210 * 210 * 50 mm
