特徴

フェライトセラミック基板上にパワーインダクタを集積化

超小型足跡(fine-pitchbのllgridarray 2.5mm×2.0mm)

シールド構造、低emiノイズ

単一パッケージのプラスチック封止にコンデンサを集積し、表面実装アプリケーションに高い信頼性を提供します

同期整流技術は高効率を実現します

自動pfm / pwmモード切替機能

軽負荷時に低リップルpfmモードを使用します

全負荷電流範囲にわたって2%の電圧精度を実現します

広い入力電圧範囲:0.7 v ~5.5 v

調整可能な出力電圧: 1.8 v ~ 5.5V

最高負荷電流:

Ioutおよびqout≥30mA (Voutを受け≥ヴィン・ベイカー= v)

Ioutおよびqout≥300mA (Vin≥2.7V、Vout = v)

ソフトスタート、過電流保護、過熱保護を内蔵しています

アプリケーション

無線マイク

携帯機器

バッテリーに切り替わって動いている設備

記述

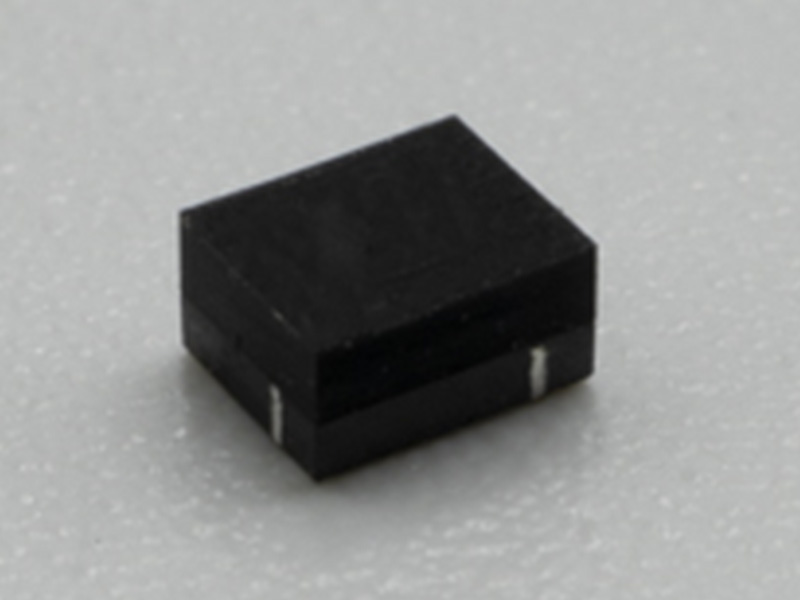

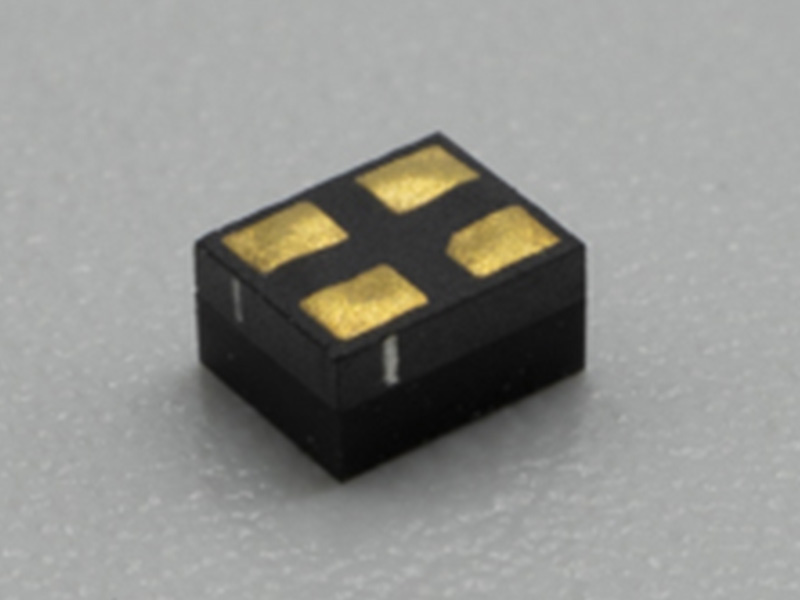

udm92403は、省スペースまたはノイズに敏感なアプリケーションに適した低電力ブーストdc-dcモジュールです。このデバイスは、インダクタを内蔵したフェライト基板を備えており、放射emiノイズと伝導ノイズの両方を低減します。プラスチックインテグラルパッケージを採用し、実装信頼性の高い超小型サイズ(2.5mm×2.0mm×1.35mm / 1.10mm)を実現しています。

入出力コンデンサを追加することで外付け回路を使用できます。このデバイスは、低ノイズ、使いやすさ、信頼性の高い性能を提供します。このデバイスは、負荷電流に基づいてpfm(パルス周波数変調)モードとpwm(パルス幅変調)モードをスムーズに切り替えます。軽負荷時にはpfmモードに自動的に切り替わり、低消費電力を確保します。重負荷時には自動的にpwmモードに切り替わり、低リップルを確保します。このデバイスは、pfmモードでも優れた出力電圧精度を維持し、全負荷電流範囲にわたって出力電圧精度を±2%以内に維持します。

Vin > "うとした時;voutの場合、スイッチデューティサイクルは100%で、デバイスはバイパスモードに移行します。

典型的なアプリケーション

注:推薦バロネス:10μF /、饰り提灯饰り提灯押しのCout: 22μF /饰り提灯饰り提灯;静電容量を増やすとリップルが減少します。

ピン構成

ピン	シンボル	記述
1	FB	出力電圧調整端子。1%以上の精度の電圧設定抵抗をgndに接続します。
2	Vin	肯定的な入力電圧内部電源回路、制御回路への電源入力を行います。動作電圧範囲は0.7 v ~ 5.5 vです。コンデンサはできるだけモジュールの近くに配置してください#39;sのvinピン、および広いトレースと複数のビアを可能な限り使用してください。
3	GND	地上ピン
4	Vout	出力ピンを取り締まった。この端子とgnd間に出力負荷を接続します。

電気特徴

絶対最大視聴率	条件	最小値	名目値	最大値	単位
VIN EN		-0.3		6	V
vsw		-0.3		6	V
VFBピン電圧		-0.3		6	V
VOUT		1.8		6	V
記憶温度		-65		+ 150	℃
電気的特性	条件	最小値	名目値	最大値	単位
入力電圧範囲		0.7		5.5	V
入力低電圧ロックアウトスレッショルド(立上り)			0.6	0.7	V
最小起動電圧		0.4			V
現在、静止状態	VEN = 3.7V VFB = VREF x 105%		4.5		μの
現在シャットダウン	Vin = " 3.7V、VEN = GND		0.5	1.4	μの
スイッチング周波数			3		MHz
効率	Vin =き、Vout = 3.3 v 、Ioutおよびqout = 0.05A		93.5		%
ENのしきい値(に)		1.2			V
ENのしきい値(から)				0.4	V
最大デューティサイクル				100	%
最小定時			80		ns
Soft-Start時間			0.6		ms
FB電圧		0.98年	1	102	V
線規制	Vout = v 、2.4V <Vin<4.2V 、ILOAD = 0.3A			±2	%
負荷規制	Vin = " 3.7V Vout = v、oa < ILOAD ≤0.3A			±2	%
波及や騒音	Vin = 3.7V 、Vout = v 、Ioutおよびqout = 0.15A Cout = 22uF 帯域幅: 20 mhz		25		mV
動的負荷応答	50-100% ILOAD di / (dt = 2 - a /μS Cout = 22 uF		150		mV

電気特性()

構造的な	条件	最小値	額面	最大値	単位
次元	2.5×2.0×1.35Max 2.5×2.0×1.10Max				mm
体重			0.024		g
環境適応能力	条件	最小値	額面	最大値	単位
作動温度 (ケース温度)		.		125	℃
高温記憶 (周囲温度)	+ 125℃ 、 48h			125	℃
高温動作 (周囲温度)	+ 85℃ 、ぃに; 低入力電圧公称入力電圧高入力電圧、8時間; Vin = 60V 、Vout = 12 v 、Ioutおよびqout = 2.4A			85	℃
低温記憶 (周囲温度)	チュンチョンナムド・ノンサンシ℃ 、にぃに	チュンチョンナムド・ノンサンシ)			℃
低温動作 (周囲温度)	.℃ , ぃに; 低入力電圧公称入力電圧高入力電圧、8時間;	.			℃
湿った熱	高温多湿ステージ60℃, 95%; 低温多湿ステージ30℃, 95%; 各24hの10サイクル	30		60	℃
温度ショック	高温:125℃、低温:チュンチョンナムド・ノンサンシ℃、 1時間の高温と低温が周期的に続きテストの合計32サイクル	チュンチョンナムド・ノンサンシ)		125	℃

注:"絶対最大レート"に記載されている値を上回る応力。セクションは、デバイスに恒久的な損傷を引き起こす可能性があります。絶対最大定格条件に長時間さらされると、デバイスの信頼性と寿命に影響を与える可能性があります。

典型的な特性

特に断りのない限り、試験条件はt(環境)です。 = 25℃

動作

概要

udm92403は、同期整流制御を備えたdc-dcブーストパワーモジュールです。このデバイスは、インダクタ、パワーmosfet、およびフィルタコンデンサを内蔵しています。udm92403は、わずかな外付け受動部品で0.7 v ~ 5.5 vの広い入力電圧範囲、調整可能な出力電圧、優れた負荷およびライン・レギュレーションを実現する完全な電源ソリューションです。

udm92403は、過電流保護(ocp)、短絡保護(scp)、過電圧保護(ovp)、低電圧保護(uvp)、過熱保護(otp)などの包括的な保護機能を備えています。これらの保護は、外付け部品の必要性を最小限に抑え、udm92403を高効率で使いやすいものにします。

内部Soft-Start (SS)

ソフトスタート機能は、モジュール実行中に出力の過電圧を防止するように設計されています#39; s起動処理フロー。udm92403はソフト・スタート機能を内蔵しています。enピンが高電圧に接続されると、udm92403は起動を開始します。当初、このデバイスは不連続導通モード(dcm)と連続導通モード(ccm)の境界で動作し、ピークインダクタ電流は約200 maに制限されています。出力電圧が約1.6 v以上に充電されると、デバイスはヒステリシス電流モードで動作を開始します。ソフトスタート機能により、起動時の突入電流を低減することができます。voutが目標値に達すると、ソフトスタートフェーズが終了し、ピーク電流は、出力電圧のフィードバックと内部リファレンス電圧を比較する内部エラーアンプの出力によって決定されます。

起動閉鎖(Shutdown)と

vinとvenの両方がそれぞれのスレッショルドを超えると、モジュールが起動します。内部リファレンス電圧回路が最初に起動し、安定したリファレンス電圧を生成します。その後、内部レギュレータがイネーブルになり、回路の残りの部分に安定した電源を供給します。

チップがシャットダウンする原因となる3つの条件は、vinが低すぎる、venが低すぎる、および過熱シャットダウン保護です。シャットダウンプロセス中は、誤ったトリガを防止するために、最初に信号ループをブロックします。その後、comp電圧と内部電源がプルダウンされます。オープンドレインドライバは、このシャットダウンコマンドの影響を受けません。

過電流保護および短絡(ocp)

udm92403は、過電流保護機能を備えています。インダクタのピーク電流が電流制限スレッショルドに達すると、メインスイッチがオフになり、入力電流のそれ以上の増大を防ぎます。この場合、出力電圧は入力と出力の間で電力バランスが達成されるまで低下します。

出力近道保護

グランド短絡の場合、短絡電流は約85 maに制限されます。短絡状態が除去された後、udm92403はソフト・スタートに戻り、出力電圧を安定化します。

過熱シャットダウン保護(otp)

udm92403は、過熱による損傷を防ぐため、チップ内部温度が150°cを超えるとスイッチングを停止します。温度がスレッショルド(通常130°c)を下回ると、モジュールは動作を再開します。

低電圧ロックアウト保護(uvlo)

入力電圧が標準uvlo(低電圧ロックアウト)スレッショルドの0.4 vを下回ると、uvlo回路はコンバータの動作を停止します。ヒステリシス電圧値は200 mvです。

出力電圧設定

研究所のオフィスad統合、内部で510kΩ意味する。fb端子に外付けのプルダウン抵抗rjを接続することで出力電圧を調整できます。参考計算式は以下の通りです。

表1に、共通出力電圧の推奨パラメータを示します。

通常は1.8 v ~ 5.5 vの範囲で出力電圧を設定することをお勧めします。

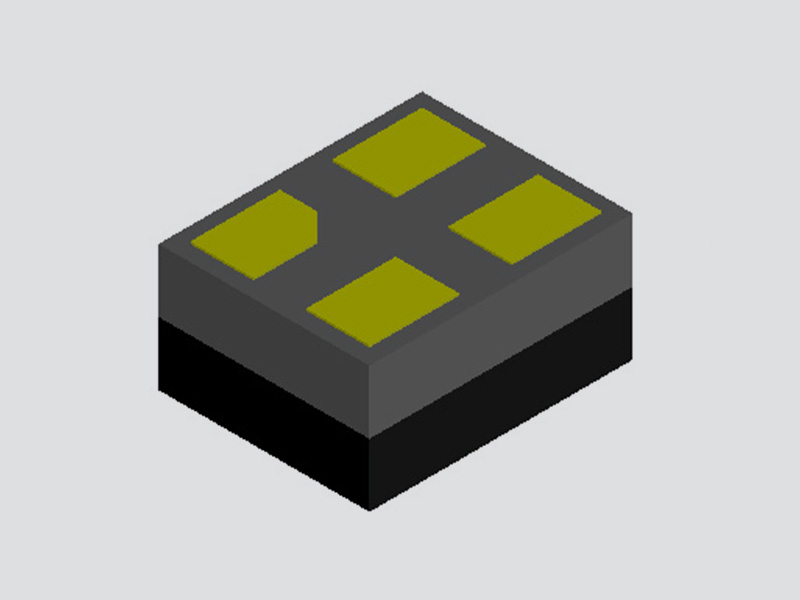

パッケージ記述

側面

平面図平面図

(Scenpgraph)

シンボル	次元 (mm)
L	2.5±0.2
W	2.0±0.2
T	1.35Max or1。 1Max
a	0.85±0.1
b	0.60%±0.1
c	0. 15±0.15

はんだ付け・保管上の注意

推奨リフローはんだ付けプロファイル

注:

1.モジュールのサイズが大きくなりますので、リフローはんだ付け時に基板底面にモジュールを置かないでください。

2.梱包されていない製品やバルク製品については、ドライボックスに保管してください(相対湿度は10%以下に保つ必要があります)。元のパッケージに残っている製品の場合は、可能な限り乾燥した箱に保管してください。

3.取り付け前に、水分に敏感な製品は厳しいベーキング条件に従って焼く必要があります:125°cで48時間以上焼く。

注文情報

製品モデル	入力電圧	出力電圧	出力現在	包装	製品年生
UDM92403 IV#PBF	評価を~ 5.5V	1.8 v ~ 5.5V	Ioutmax = 300mA	3000pcs /ローラ	工業製

製品モデル	入力電圧	出力電圧	出力電流	包装	製品年生
UDM92403 MV#PBF	評価を~ 5.5V	1.8 v ~ 5.5V	Ioutmax = 300mA	3000pcs /ローラ	軍事仕様

包装情報

項目

記述

リール/トレイ

Pcs/ローラ

G.W

N.W

QTY/箱

パッケージサイズ

UDM92403

評価を~ 5.5V 入力1.8V-5.5V出力を行う作業で、

内蔵dc-dc昇圧ステップアップパワーモジュール

効率93%

tray

3,000pcs

0.25kgs

0.07kgs

3,000pcs

150×150×50 mm

今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。

すべてのdc-dc電源ムードル

、	出力電流 (A)	入力電圧 (V)	出力電圧 (V)	次元(mm)	最大 Efficienc	工場パック量	足跡3 d	Datasheet	サンプル
UDM2520I	0.6A	2.3V ~ 5.5V	0.8V~3.3V	2.5mm × 2mm x 1.1mm	94%	3,000pcs
UDM22006	0.6A	2.3V~5.5V	1.2V~3.3V	2.5mm x 2mm x 1.1mm	95%	3,000pcs
UDM22010	1A	2.3V ~ 5.5V	1.2V ~ 3.3V	2.5mm x 2mm x 1.1mm	95%	3,000pcs
UDM82821adj	1A	2.5V~5.5V	0.8V~4V	2.5mm × 2mm x 1.1mm	95%	3,000pcs
UDM82821	1.2A	2.3V~5.5V	1.2V~3.3V	2.5mm × 2mm x 1.1mm	95%	3,000pcs
UDM2826I	1.5A	2.7V ~ 5.5V	1V ~ 3.3V	2.8mm × 2.6mm x 1.1mm	93%	3,000pcs
UDM3606	0.6A	4.5V-18V	0.6V-5.5V	5mm×3.2mm×2.2mm	95%	3,000pcs
UDM3506	0.6A	4.7V-36V	0.8V	5mm×3.2mm×2.2mm	82%	3,000pcs
UDM3610	1.2A	4.5V~18V	0.6V~5.5V	5mm×3.2mm×2.2mm	95%	3,000pcs
UDM92403	0.3A	0.7V~5.5V	1.8V~5.5V	2.5mm×2mm x 1.1mm	93%	3,000pcs
UDM81256	1A	2.5V ~ 5.5V	5V	2.8mm×2.6mm×1.35mm(1.1mm)	95%	3,000pcs
FHT4644	4A	4.0V ~ 15V	0.8V ~ 5.5V	9mm x 15mm x 4.32mm	92%	500pcs
FHT4644H	4A	4.0V ~14V	0.6V ~ 5.5V	9mmx15mmx4.32mm	92%	500pcs
FHT4644C/D	4A	4.5V-14V	0.6V-5.5V	9mmx15mmx4.32mm	92%	500pcs
FHT4644F	4A	4.5V ~ 16V	0.6V ~ 5.5V	9.0mmx15mmx4.32mm	92%	500pcs
FHT4644L	4A	4.0V ~15V	0.8V ~ 5.5V	9mmx15mmx1.82mm	92%	500pcs
FHT4630	18A+18A	4.5V~15V	0.6V ~ 1.8V	16mm × 16mm × 5.01mm	94%	500pcs
FHT3860	6A	2.3V-5.5V	0.5V-3.3V	4mm x 6mm x 1.6mm	94%	500pcs
FHM3695-25	20A	4V-16V	0.6V-5.5V	10mm × 12mm ×4.32mm	95%	500pcs
FHT4623	3A	4.2V-20V	0.6V-5.5V	6.75mm x 6.75mm x 2.95mm	95%	500pcs
MPPM8070	2A	4.5V-18V	0.6V-15V	8mm×7mm × 4.32(2.5mm)	93%	500pcs
FHT4618	6A	4.5V-24V	0.6V-5.5V	15mm×9mm×4.32mm	95%	500pcs
FHT23030	3A	4.5V-17V	0.9V-6V	3mm×2.8mm×1.4mm	94%	500pcs
FHT3550	5A	3.5V-40V	1.0V-12.0V	12mm x 12mm x 4.32mm	95%	500pcs
FHT8027C	4A	5V-60V	2.5V-24V	15mm×15mm×4.32mm	95%	500pcs
