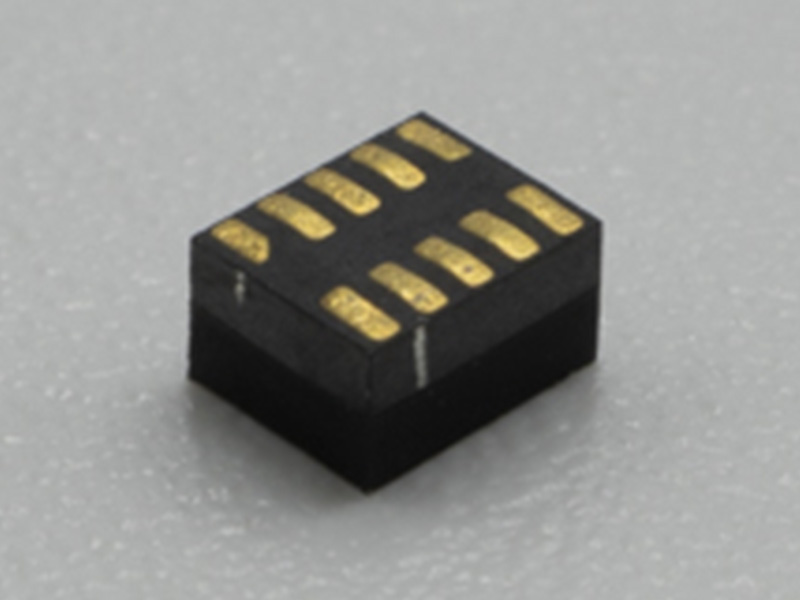

udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)

  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)
  • udm82821内蔵磁気dc-dc降圧型パワー・モジュール(2.3 v ~ 5.5 v入力、1.2 v ~ 3.3 v出力)

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

関連製品

特徴

パワーインダクタを内蔵したフェライトセラミック基板。超小型実装面積(5mm²)と低emiノイズ性能を提供します。

統合されたプラスチックパッケージにコンデンサを内蔵し、表面実装アプリケーションに高い信頼性を提供します。

同期整流技術は高効率を実現します。

自動pfm / pwmモード切替機能

全負荷電流範囲にわたって2%の電圧精度を実現します

広い入力電圧範囲:2.3 v ~5.5 v

最高負荷電流: 1.2 の (vout≥2.5 vのとき、ioutmax = 800 maの出力電圧に依存)

固定出力電圧: 1.2V ~ 3.3 v(工場設定)

内部ソフトスタートおよびオーバー電流保護


アプリケーション

産業制御

医療撮像装置

通信・ネットワークアプリケーション

リニアレギュレータ(ldo)の代替品

小型アプリケーション


記述

udm82821は、省スペースでノイズに敏感なアプリケーションに適した低電力バックdc-dcコンバータ・モジュールです。このモジュールは、インダクタ内蔵フェライト基板を使用しており、放射emiノイズと伝導ノイズを効果的に低減します。また、実装信頼性を高めるためにプラスチックパッケージを一体化しています。

入力コンデンサと出力コンデンサを追加することで、このモジュールをldo(低ドロップアウト・レギュレータ)の代替として使用することができます。低ノイズで使いやすいため、信頼性の高い電力品質を保証します。負荷電流に応じてpfm(パルス周波数変調)モードとpwm(パルス幅変調)モードをスムーズに切り替えます。軽負荷状態では、自動的にpfmモードに切り換えてバッテリ寿命を延長する。重い負荷条件では、自動的にpwmモードに切り替わり、低リップルと高効率を確保します。このデバイスは、pfmモードでも優れた出力電圧精度を提供します。このデバイスは、負荷電流の全範囲(0 ~ 1.2 a)にわたって±2%の出力電圧精度を維持します。

このモジュールはti &の代替として使用できます#39;s tpsm82821が、以下の違いがあります。


TPSM82821

UDM82821

可変出力用のフィードバック(fb)ピン

fb端子はなく、出力電圧は固定です

パワーグッド(pg)出力

パワーグッド(pg)出力はありません


典型的なアプリケーション



注:推薦バロネス:4.7μF /、饰り提灯饰り提灯押しのCout: 10μF /饰り提灯饰り提灯;静電容量を増やすとリップルが減少します。



ピン構成


最高 観


ピン

シンボル

記述



1、2



Vin



vin端子は、モジュールの内部レギュレータに電流を供給します。



3



EN



デバイスのon/off制御端子です。

この端子をgndに接続すると、デバイスはオフモードに維持されます。このピンをvinにプルすると、デバイスはソフトスタート機能を備えています。このピンをフローティングのままにしてはいけません。このピンがオープンのままであると、デバイスは100 ma出力でオフになる可能性があります。

en = h:デバイスオン、en = l:デバイスオフ。



5、6、7



Vout



出力ピンを取り締まった。この端子とgnd間に出力負荷を接続します。



9、10



GND



地上ピン



4、 8



NC



浮遊


電気的特性



絶対最大視聴率

条件

最小

 値

額面

最大値

単位

 VIN EN


-0.3


6

V

vsw


-0.3


6.3

V

 VOUT

工場カスタマイズ

1.2


3.3

V

記憶温度


.


+ 150

℃

電気的特性

条件

最小値

額面

最大値

単位

入力電圧範囲


2.3


5.5

V

入力低電圧ロックアウトスレッショルド

 (上昇)

VIN上昇


2.0

225

V

入力低電圧ロックアウトスレッショルド

(下落)



150


mV

最小起動電圧


2.3



V

現在、静止状態

ない 負荷 ない 切り替え


18


μの

現在シャットダウン

EN = GND


0.1

1

μの

スイッチング周波数



8


MHz

ENのしきい値(に)


1.2



V

ENのしきい値(から)




1.07

V

最大デューティサイクル




100

%

Soft-Start時間



280


μs

線規制

VOUT = 1.8 v 、2.3V <VIN<5.5V 、

Ioutおよびqout = 1.2A



±1.5

%

負荷規制

VIN= " 3.3 v VOUT = 1.8 v、oa < Ioutおよびqout≤ 1.2A



±2

%

波及や騒音

VIN  = 3.3 v 、Vout = 1.8 v 、Ioutおよびqout = 1.2A

Cout = 10uF 帯域幅:20 mhz


20


mV

動的負荷応答

Vin = " 3.3 v 、Vout = 1.8 v 0.5A-1A、

di / (dt = 2 a /μS 、Cout = 10uF


50


mV



構造的な

条件

最小

値

名目

値

最大

値

単位

次元

2.5mm×2.0mm×1.35mm

 または2.5mm×2.0mm×1.10mm






mm

体重



0.030


g

環境適応能力

条件

最小値

額面

最大値

単位

作動温度

 (ケース温度)


.


125

℃

高温記憶

 (周囲温度)

+ 125℃ 、  48h



125

℃

高温動作

(周囲温度)

+ 85℃ 、  ぃに;

低入力電圧公称入力電圧

高入力電圧、各8時間;

VIN = 60V 、VOUT = 12 v 、IOUTおよびqout = 2.4A





85

℃

低温記憶

 (周囲温度)

チュンチョンナムド・ノンサンシ℃ ,  にぃに

チュンチョンナムド・ノンサンシ)



℃

低温動作

(周囲温度)

.℃ ,  ぃに;

低入力電圧、公称入力電圧、高入力電圧、各8時間;

.



℃

湿った熱

高温とHigh-Humidity

舞台:60℃、 95%;

低温とHigh-Humidity

舞台:30℃ 95%;

各24hの10サイクル

30


60

℃

熱ショック

高温:125℃、

低温:チュンチョンナムド・ノンサンシ℃、

高と1時間の低温

各サイクル、テストの32サイクルの合計

チュンチョンナムド・ノンサンシ)


125

℃

注:"絶対最大レート"に記載されている値を上回る応力。セクションは、デバイスに恒久的な損傷を引き起こす可能性があります。絶対最大定格条件に長時間さらされると、デバイスの信頼性と寿命に影響を与える可能性があります。


典型的な特性




特に明記されていない限り、テスト t = 25℃。


動作

概要

udm82821は、インダクタを内蔵した磁性セラミック基板を採用したdc-dcバックパワーモジュールです。制御ic、パワーmosfet、フィルタコンデンサを内蔵し、同期整流制御を利用しています。入力コンデンサと出力コンデンサを追加することで、容易に使用することができます。実装面積が小さく、電力密度が高いため、基板スペースが限られたアプリケーションに特に適しています。

シールド構造のセラミック基板を採用しており、耐emi性に優れています。高い信頼性、優れた熱伝導性、低温上昇を兼ね備えています。

このデバイスは、負荷電流に基づいてpfmモードとpwmモードをスムーズに切り替えます。軽負荷状態では、自動的にpfmモードに切り替わり、バッテリ寿命を延長します。重負荷時には自動的にpwmモードに切り替わり、低リップルと高効率を実現します。この装置は優れた状態を維持している pfmモードでも出力電圧精度。

このデバイスは、全負荷電流範囲(0 ~ 600 ma)にわたって2%の出力電圧精度を維持します。


内部Soft-Start (SS)

ソフトスタート機能は、モジュール起動時の突入電流を防止するように設計されています。特徴:を始めるUDM82821の番组では総合番组でソフトがモジュールは有効となると、典型的な柔らかい開始時刻は280μs。



アクティブ出力コンデンサ放電

enがオフになると、出力コンデンサとグランドの間に内部抵抗放電経路が設けられます。



過電流保護および短絡(ocp)

udm82821は、サイクル単位の電流制限保護を備えています。インダクタ電流のピークが内部ピーク電流制限スレッショルドを超えると、上部のトランジスタがオフになり、カウンタが開始されます。約10回連続して発生すると、デバイスはen off状態に入ります。約1.5ms後、enが再びオンになり、パワーモジュールがソフトスタートします。



過熱シャットダウン保護(otp)

udm82821は、過熱による損傷を防ぐため、チップ内部温度が135°cを超えるとスイッチングを停止します。温度がスレッショルド(通常120°c)を下回ると、モジュールは動作を再開します。



パッケージ記述

シンボル

次元(mm)

L

2.5±0.2

W

2.0±0.2

T

1.35MAX

a

0.65±0.05

b

0.25±0.05

c

0.05

d

0.12

e

0.5

推薦パッドサイズ

溶接および保管上の注意

リフローはんだ付けプロファイルを推奨します




注:

1. モジュールはサイズが大きいため、リフローはんだ付け時に基板裏面にモジュールを置かないで、モジュールが脱落しないようにしてください。



2. 大量生産品や開封済みのオリジナル包装の場合は、ドライボックスで保管してください(ドライボックス内の相対湿度は10%以下にしてください)。開封されていない元のパッケージの製品は、可能な限り乾燥した箱で保管してください。

3. 基板に取り付ける前に、ベーキング条件に厳密に従ってサンプルを乾燥させてください。125°cで48時間以上焼きます。


包装 情報





リール

直径

リール幅 W1 (mm)

A0   (mm)

B0  (mm)

K0  (mm)

P0  (mm)

P1  (mm)

W   (mm)

Pin1

象限

MOQ

7」

8.8

235

2.80

1.350

4.0

4.0

8.0

Q1

T / R 3000pcs / R


注文情報

注文情報



製品モデル

入力

出力

包装

メモ

取込範囲

名目入力




UDM82821-1V2

2.3V ~ 5.5V

3.3

1.2V@1.2A

3000pcs /リール

UDM82821-1V35

2.3V ~ 5.5V

3.3

1.35V@1.2A

3000pcs /リール

UDM82821-1V5

2.3V ~ 5.5V

3.3

1.5V@1.2A

3000pcs /リール

UDM82821-1V6

2.3V ~ 5.5V

3.3

1.6V@1.2A

3000pcs /リール

UDM82821-1V8

2.3V ~ 5.5V

3.3

1.8V@1.2A

3000pcs /リール

UDM82821-2V1

2.3V ~ 5.5V

3.3

2.1V@1A

3000pcs /リール

UDM82821-2V4

2.3V ~ 5.5V

3.3

2.4V@1A

3000pcs /リール

UDM82821-2V5

2.3V ~ 5.5V

3.3

2.5V@0.8A

3000pcs /リール

UDM82821-3V3

2.3V ~ 5.5V

3.3

3.3V@0.8A

3000pcs /リール



注:利用可能な出力電圧は、1.2 v、1.35 v、1.5 v、1.6 v、1.8 v、2.1 v、2.4 v、2.5 v、および3.3 vです。その他のカスタム電圧要件については、追加のカスタマイズについてお問い合わせください。




包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
UDM82821

2.3V ~ 5.5V 入力1.2V-3.3V出力を行う作業で、

 集積磁気DC-DC バック Step-Down力 モジュール、

効率95%

tray


3,000pcs


0.24kgs0.07kgs3,000pcs150×150×50 mm
