詳細4 a全負荷出力電流
広い入力電圧範囲:5 v-60v
出力電圧:2.5V-24V
選択可能なスイッチング周波数
効率95%
現在15μ停止
プログラマブルSoft-Start

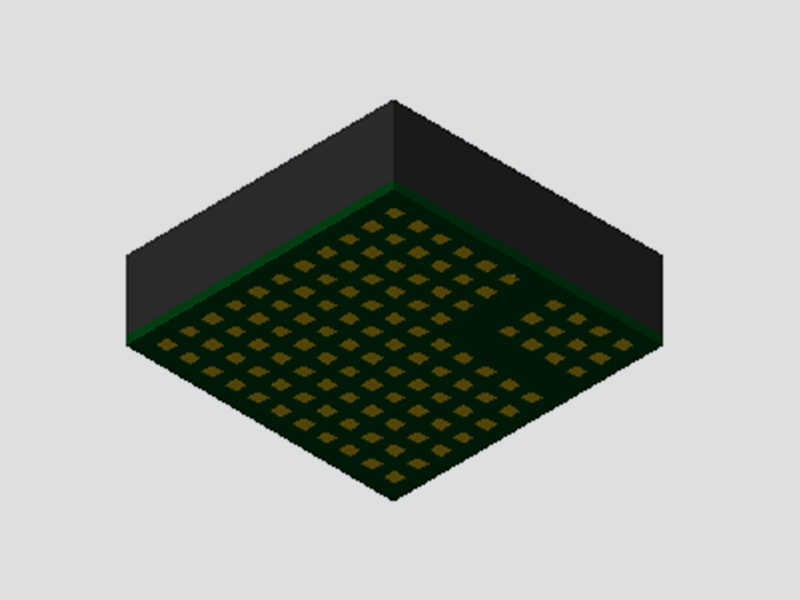

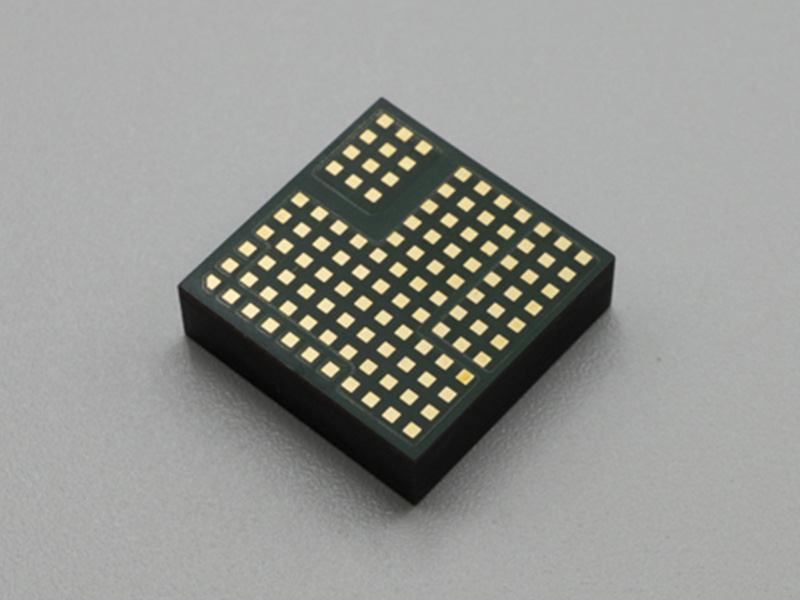

低背(15mm x 15mm x 4.32mm)の小型lgaパッケージ
12 vおよび42 v自動車およびヘビーデューティ機器
48 v電気通信用電源
アビオニクスと産業制御システム
パワー分散変換器
fht8027cは、スイッチングコントローラ、インダクタ、および関連するサポート部品をパッケージ内に封入した、ステップダウン型集積型モールド電源です。サイズは15.0×15.0×4.32 mmである。同期整流バックトポロジ設計に基づいて、この製品は最大4 aの出力電流を供給することができます。電力変換効率は最大95%に達することができます。このデバイスは、5 v ~ 60 v ~ 2.5 v ~ 24 vの電圧変換が可能です。スイッチング周波数は、外付け抵抗により必要に応じて100 khz ~ 1 mhzの範囲で設定可能です。ソフトスタート時間は、小型コンデンサで調整可能です。小型のlgaパッケージを内蔵しており、電圧調整抵抗のみで周辺構成に必要な入出力フィルタコンデンサが少なくて済むため、電源システムの迅速なセットアップが可能です。
ピン | シンボル | 記述 |
BのNK1 | VouT | モジュール電圧出力端子。 |
BのNK2 | GND | ピン。 |
BANK3 | Vで | モジュール電圧入力端子。 |
A2 | ADJ | 電圧調整ピン:1%以上の精度の電圧調整抵抗をgndに接続します。 |
A3面A6 | NC | 心を通わせたことなどない。 |
A7 | AUX | 内部的にvoutに接続されていますが、負荷には接続しないでください。 |
A4 | 走る | 制御ピン:このピンを接地すると、モジュールをシャットダウンすることができます。このピンの電圧が0.4 vを下回ると、モジュールはシャットダウンモードになります。時 電圧は0.4 v ~ 1.2 vで、モジュールはスタンバイモードに入ります。電圧が1.2 vを超えると、モジュールは動作モードに入ります。電圧が1.2 vを超えると、an 内部10 ua電流源がアクティブ化され、外部uvlo(低電圧ロック)を流れます )抵抗 ヒステリシスを生成する分圧器。run端子のヒステリシスは、外付けの分圧抵抗を介して調整することができます。 |
B1 | RT | この端子とグランドの間に抵抗を接続してスイッチング周波数を設定します。使用しても 外部同期ピン外部クロックと同期するには、rt抵抗を接続する必要があります |
C1 | 同期 | 内部発振器の同期のための外部クロック入力 |
A5 | SS | 外部ソフトスタートの設定に使用します。ssからagndまでの最小容量は2.2 nfです。 |
絶対最大視聴率 | 条件 | 最小 | 額面 | 最大 | 部 |
Vで 走れ | 80 | V | |||
同期 | 14 | V | |||
ADJ、RT SS ピン電圧 | 6 | V | |||
記憶温度 | チュンチョンナムド・ノンサンシ) | + 125 | ℃ | ||
耐入力特性 | 条件 | 最小 | 額面 | 最大 | 部 |
入力電圧範囲 | 5 | 60 | V |
全負荷時の入力電流 | Vで = 36V 、Vて = 12 v 、Iておよびqoutおよびqout = 4 a | 1.44 | A | ||
低電圧および全負荷時の入力電流 | VIN = 16V 、Vて = 12 v 、IOUTおよびqout = 4 a | 3.15 | A | ||
無負荷時の入力電流 | VIN = 36V 、VOUT = 12 v 、IOUTおよびqout = oa | 1 | 馬 | ||
シャットダウン・モードでの入力電流 | ON / OFF = OFF 、VRUN =ゼロボルト | 15 | μの | ||
一般的な要求 | 条件 | 最小 | 額面 | 最大 | 部 |
スイッチング周波数 | rt抵抗による調整 | 100 | 1000 | KHz程度 | |
効率 | 95 | % | |||
機能 | 条件 | 最小 | 額面 | 最大 | 部 |
start thresholdにスタンバイを実行します | 1.164 | 1.2 | 1.236 | V | |
同期外部クロック 周波数範囲 | rtで設定された公称周波数の割合 |
-50 |
50 |
% | |
出力特性 | 条件 | 最小 | 額面 | 最大 | 部 |
出力電圧 | radj抵抗によって調整 | 2.5 | 24 | V | |
線規制 | VOUT = 12 v 、16V <VIN<60V 、 ILOAD = 4 a | ±1 | % | ||
負荷規制 | VIN = " 36V 、VOUT = 12 v、oa < ILOAD ≤4 a | ±1 | % | ||
波及や騒音 | VIN = 36V 、VOUT = 12 v 、 IOUT = 4 aは、 Cout1 = 22uF ×4 Cout2 = 100nF 、20 mhz |
120 |
mV | ||
動的負荷応答 | 50-100% ILOAD di / (dt = 2 - a /μS; VIN = " 36V 、VOUT = 12 v Cout1 = 22uF ×4 Cout2 = 100nF |
520 |
mV |
構造的な | 条件 | 最小 | 額面 | 最大 | 部 |
サイズ | 15の××4.32で | mm | |||
体重 | 3 | g | |||
作動温度 (営業jct温度) | . | 125 | ℃ | ||
高温記憶 (周囲温度) | + 125℃ 、 48h | 125 | ℃ | ||
高温動作 (周囲温度) | + 85℃ 、 ぃに; 低電圧、標準電圧、各8時間 高電圧入力; VIN = 60V 、VOUT = 12 v 、IOUTおよびqout = 2.4A |
85 | ℃ | ||
低温記憶 (周囲温度) | チュンチョンナムド・ノンサンシ℃ 、 にぃに | チュンチョンナムド・ノンサンシ) | ℃ | ||
低温度用動作 (周囲温度) | .℃ 、 ぃに; 低電圧、標準電圧、各8時間 高電圧入力; | . | ℃ | ||
湿った熱 | 高温多湿 位相:60℃ 、 95%; 低温高湿度 位相:30℃ 、 95%; 10サイクル、各サイクルは24時間持続します。 |
30 |
60 | ℃ | |
熱ショック | 高温125°c マイナス55°cという低温で 各温度で1時間が1サイクルを構成します。 試験は、合計32サイクルで実施されます。 | チュンチョンナムド・ノンサンシ) | 125 | ℃ |
注1:応力値が"制限値"セクションは、デバイスに恒久的な損傷を引き起こす可能性があります。絶対最大定格条件下での長時間の暴露は、デバイスの信頼性と寿命に影響を与える可能性があります。
注2:fht8027cの接合部温度により、最大連続出力電流が低下する場合があります。
注3:fht8027cの性能仕様は、-40°c ~ 125°cの内部動作温度範囲全体を保証しています。内部温度の最大値は、動作条件や基板レイアウト、パッケージの定格熱抵抗などの環境要因により決定されますのでご注意ください。
出力電圧設定
このモジュールの出力電圧は、adj端子に接続された外付け抵抗radjによって設定できます。参考計算式は以下の通りです。
注:出力電圧を微調整するために、2つの抵抗位置を確保することを推奨します。
柔らかい開始
ソフトスタート機能は、電源供給の立ち上がりスロープを制御します起動時の39の出力電圧。制御された出力電圧スロープによって、出力電圧のオーバーシュートが最小限に抑えられ、入力突入電流が低減されます。立ち上がりのスロープは、ss端子とgnd間にコンデンサを接続して設定します。ソフトスタート時間(tss)は、cssコンデンサによって次の式で設定されます。
ソフトスタートコンデンサは2.2 nfより大きくする必要があります。
動作周波数
スイッチング周波数は、rt端子とグランド間に接続された抵抗によって調整するか、sync端子を介して外部クロック信号に同期させることができます。
rt抵抗によって調整可能なスイッチング周波数範囲は、100 khz ~ 1 mhzです。rt値の計算式は以下の通りです。
同期
ccmモードでは、syncピンを介して発振器を外部クロックに同期させることができます。外部クロック信号の要件は、次のとおりです。クロック範囲は100 khz ~ 1 mhzです。クロック周波数範囲は、rtによって設定された公称周波数の-50%から+50%です。クロックの最大電圧振幅は13 vである。クロックの最小パルス幅は50 nsです。
動作モード
pfm: sync端子をlowレベルに接続すると、軽負荷時にpfm(パルス周波数変調)モードで動作します。pfmモードでは、負荷電流が減少するとスイッチング周波数も低下するため、スイッチング損失を低減することで軽負荷時の効率が向上します。逆に、負荷電流が大きくなるとスイッチング周波数が高くなり、出力電圧リップルが最小限に抑えられます。
fcc: syncピンがハイレベルに接続されている場合、モジュールは軽負荷状態で連続導通モード(ccm)を維持します。fccモードでは、スイッチング周波数は負荷範囲全体にわたってほぼ一定に保たれるため、低効率を犠牲にしてスイッチング周波数の厳密な制御を必要とするアプリケーションに適しています。
入力UVLO
fht8027cは、runピンに接続された抵抗分圧器を通じて、特定のパワーアップ/パワーダウン要件に合わせて調整可能な入力uvloとヒステリシスをサポートします。走るピン電圧1.2Vを超えると、が追加10μヒステリシスを乗せたもの。この余分な電流が入力電圧のヒステリシスに寄与します。入力起動電圧と入力電圧の外部ヒステリシスの計算式は以下の通りです。
アプリケーション回路は、低電圧ロックアウト(uvlo)用の分圧器の図に示されています。
低電圧ロックアウト(uvlo)分圧器回路
レイアウト
接地と放熱方法が受け入れられることを確認することが不可欠です。覚えておくべき主なルールをいくつか紹介します。
1. 場所RADJ また、rt抵抗は可能な限り各ピンに近い位置に配置します。
2. 位置CIN vにできるだけ近いコンデンサIN fht8027cのgnd接続。
3. レイアウトCOUT vにできるだけ近いコンデンサOUT fht8027cのgnd接続。
4. C系統IN COUT 接地電流がfht8027cの近くまたは下を流れるようにします。
5 すべてのgndラインを最上層の大きな銅注ぎまたはプレーンに接続します。外付け部品とfht8027c間のグラウンディング接続の中断を避けてください。
推奨リフローはんだ付けプロファイル
注:
1.モジュールはサイズが大きいため、リフローはんだ付け時に基板底面に置かないでください。
2. 大量の製品や梱包されていない製品の場合は、デシカトル(内部の相対湿度が10%未満)で保管してください。オリジナルのパッケージに残っている製品については、可能であればデシケーターで保管することをお勧めします。
3. モジュールを基板に実装する前に、ベーキング条件に厳密に従う必要があります。125°cで48時間以上サンプルをベーキングし、245°c以内にリフローはんだ付け温度を制御します。
製品 モデル | 入力 | 出力 | サイズ &パッケージ | パッケージ | |
入力 範囲 | 名目 入力 | ||||
FHT8027C | 5V-60V | -- | 2.5V-24V / 4 a | 15 mm×15 mm×4.32mm (LGA) | トレイ |
項目 | 記述 | リール/トレイ | Pcs/ローラ | G.W | N.W | QTY/箱 | パッケージサイズ |
FHT8027C | 入力5V-60V、出力 2.5V-24V 直流/ DC 内蔵プラスチックカプセル化された調整可能なバック 電力モジュール、 効率95% | 500pcs | 1.9kgs | 1.46kgs | 500pcs | 210 * 210 * 50 mm |
