詳細| 規範 | パラメータ |
| 解像度(シングル)に | 0 ~ 131071 (17bits) |
| 周数(複数周) | 65535 (16bits) |
| アクセス | せい警告 バッテリ電圧警告 |
| コネクタ | RS485 |
| 通信周波数 | 16キロバイト≤ |
| 保徳州 | 2。5MHz |
| 供給電圧(逆説の日本史) | 4.7v≤triceratopsの和田唱≤Vo 5.25V |
差動出力レベル ハイレベル 低レベル | 3.5Vmin。 1.7Vmax。 |
| に沿って変更時間 | < 100ns |
入力の許容偏差 軸 | アキシアルrunout: < 0.1 mm 径:±0.1m;径runout: < 0.1 mm 傾斜角:< 0.1° |
| スピンドル・速度 | ≤6000rpm |
| 慣性モーメント(物理学) | 0.72kg・m2 |
| ローター加速度 | ≤80000rad / s2 |
| 儚げ | 10 hzから55 hzの間では、保持振幅は1.5 mmである。 55 hzから2000 hzの間では、加速度は98 m/s2;の xyz軸方向あたり2時間、合計6時間 |
| ・冲撃 | 980m/s2、11ms、各方向3回、計18回 |
| 作動温度 | 10℃~ 105℃ |
| 绝縁抵抗 | 50 mΩ |
| RS体重 | ≈0.05kg(ケーブル)なし |
| 保護クラス | モーターバックカバー保護 |
信号定義 | 5V | GND | 485 + | 485 - | バッテリ+ | バッテリGND | NC | P |
| ケーブル 色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 遮蔽メッシュ |
ms1600機械式寸法図

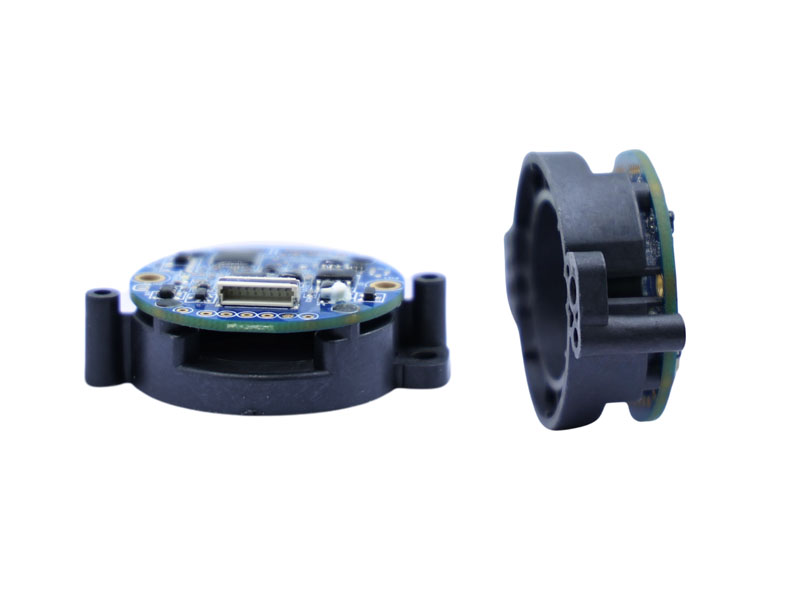

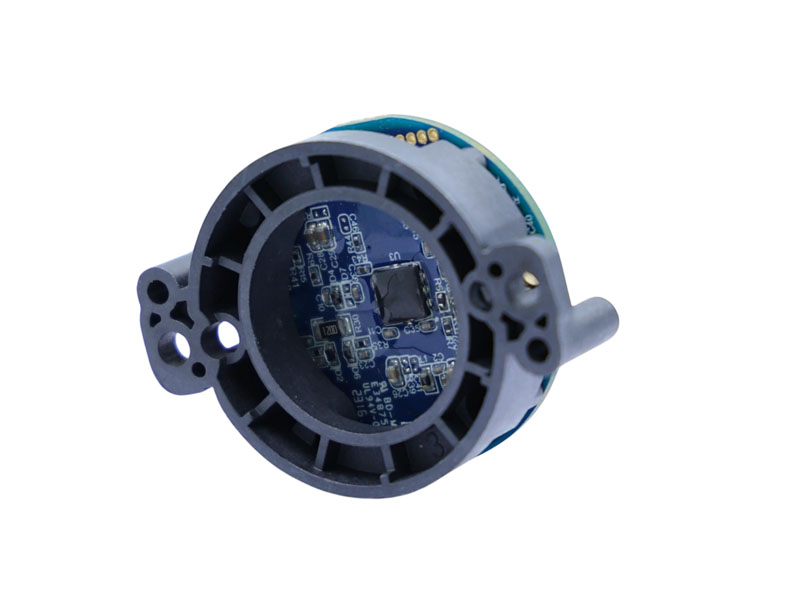

msシリーズ絶対磁気エンコーダは、主にサーボ駆動制御システムに使用されます。システムの正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
.
17ビットのシングルターンおよび16ビットのマルチターン機能を備えた高分解能アブソリュートポジショニングにより、正確なフィードバックが保証されます。
低慣性モーメント(0.72 kg・mm²)で耐久性のある磁気エンコーダ構造により、高速応答と精度を実現します。
rs485通信は、最大2.5 mhzのボーレート、最大16 kの通信周波数で信頼性の高いデータ交換をサポートします。
-10°c ~ 105°cの広い動作温度範囲で、さまざまな産業環境で安定した性能を発揮します。
40mmの取り付け穴を備えたコンパクトな設計で、軸径オプション(6mmおよび8mm)がカスタマイズ可能で、汎用性の高い取り付けが可能です。
| 項目 | 記述 | QTY /箱 | 箱 /箱 | G.W | N.W | QTY /箱 | パッケージサイズ |
| MSシリーズ | msシリーズ絶対磁気エンコーダ | 10pcs | 10boxes | 0.38kgs | 0.3kgs | 100pcs | 310×130×45 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
