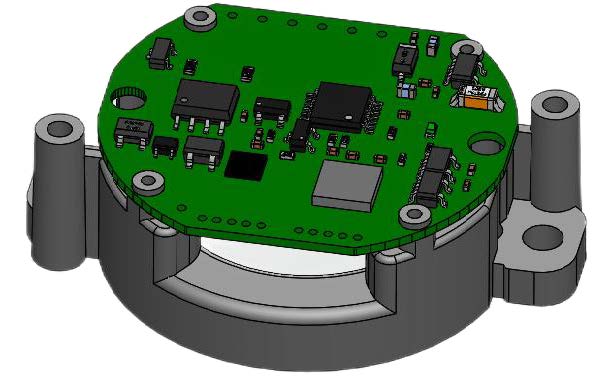

磁気アブソリュートエンコーダスプリット型(ベアリングレス)モジュラ設計。16ビットマルチターンカウンタ付17ビットシングルターン分解能、rs485 2.5 mhz通信、約50gの超軽量構造を特長としています。磁気センシング技術は、埃、湿気、振動が従来の光学式エンコーダでは困難な過酷な産業環境でも、信頼性の高い位置フィードバックを提供します。モーターのリアカバー取り付けに最適です。
主にモーター後部カバーの位置フィードバックに使用されます。絶対位置データと、正確な位置・速度制御ユニットに必要な補助信号を提供します。
| パラメータ | 仕様 |
|---|---|
| 技術 | 磁気絶対センシング(スプリット型ベアリングレス) |
| Single-Turn解像度 | 0 ~ 131,071 (17-bit) |
| 受信アンテナ218カウンタ | フラグメント(16ビット、battery-backed) |
| インタフェースプロトコル | RS485 |
| 保徳州率 | 16キロバイト通信用周波数≤250 MHz || Communication frequency ≤ 16K |
| 供給電圧 | 4.75 v ~ 5.25 v (5 v dc±5%) |
| 差動出力レベル | high: 3.5 v min / low: 1.7 v max |
| に沿って変更時間 | < 100ns |
| 許容軸偏差 | 軸振れ:<0.1mm /ラジアル:±0.1mm /ラジアル振れ:<0.1mm /傾斜:<0.1° |
| マックス動作速度は | 6000 rpm |
| 慣性モーメント | 0.72点kg・m² |
| ローター加速度 | 8万≤rad」/ s² |
| 体重 | 約0.05 kg (50g,無ケーブル)軽量 |
| バッテリ電圧 | 障害警告&バッテリ電圧警告 |
| 作動温度 | -10°c ~ +105°c |
| 振動 | 10-55 hz 1.5mm / 55-2000 hz 98 m/s²(xyz, 2h/軸,合計6h) |
| 機械ショック | 980 m/s²(100 g)、11ms、xyz当たり3回(合計18回) |
| 绝縁抵抗 | 50 MΩ |
| 保護 | モーターバックカバー保護 |
例、
M-S-16-17-F-L-6-B
●マルチターンビット(16ビット)、エンコーダ高さ(l / h)、軸径(6/8/ x)をご注文時に選択可能です。2桁は1ターンと複数ターンのビット数を表します。
| 機能 | v | GND | 485 + | 485 - | バッテリ+ | バッテリGND | P (PE) |
|---|---|---|---|---|---|---|---|
| ケーブル色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 遮蔽メッシュ |
msシリーズスプリット型磁気アブソリュートエンコーダの機械的寸法を以下の図に示します。モータハウジング設計を完成させる前に、エポックのテクニカルサポートで重要寸法を確認してください。
epoch msシリーズは、rs485 2.5 mhz通信を採用したスプリット型ベアリングレス技術を採用した磁気アブソリュートエンコーダです。従来の光学式エンコーダとは異なり、磁気センサは、ほこり、湿気、振動などの過酷な環境で信頼性の高い動作を提供します。超軽量~50gの設計は、スペースと重量が重要なモーターのリアカバー取り付けに最適です。技術者は、シャフト径、取り付け穴パターン、およびマルチターン要件を指定する前に確認する必要があります。
エポックは独立系エンコーダサプライヤーです。統合前にすべての機械的および電気的パラメータを確認してください。
q:磁気アブソリュートエンコーダと光学アブソリュートエンコーダの違いは何ですか?
磁気エンコーダは、光学ガラスのコードディスクの代わりに磁界検出を使用するため、本質的にほこり、湿気、振動、衝撃に対する耐性が高くなります。msシリーズ磁気アブソリュートエンコーダは、光学式エンコーダが早期に故障する過酷な産業環境に最適です。分解能は通常、光学式よりも低い(最大25ビットに対して17ビット)が、汚染環境での信頼性は大幅に高くなります。
q: msシリーズの重量と形状は何ですか?
msシリーズ磁気エンコーダの重さは約50g (0.05kg)で、モータのリアカバー取り付け用の超軽量ソリューションです。分割タイプのベアリングレス設計により、追加のベアリングサポートなしでモジュール統合が可能です。
q: msシリーズはどのような解像度とインタフェースをサポートしていますか?
msシリーズは17ビット(131,071ステップ)のシングルターン分解能を提供し、選択可能な16ビットマルチターン(65,535回)をrs485経由で2.5 mhzボーレートで通信します。
カスタムの磁気エンコーダ構成、シャフトサイズ、バルク価格が必要ですか?当社のセールスチームにお問い合わせください。
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ Series | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ Series | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| UK3508 | / | / | / | / | / | / | / | / | / | |
|
|
| F5820 | / | / | / | / | / | / | / | / | / | |
|
|
| F5820 | / | / | / | / | / | / | / | / | / | |
|
|
| F5815-02 | / | / | / | / | / | / | / | / | / | |
|
|
| F5815-01 | / | / | / | / | / | / | / | / | / | |
|
|
| F5810-05 | / | / | / | / | / | / | / | / | / | |
|
|
| S2504 | / | / | / | / | / | / | / | / | / | |
|
|
| S2804 | / | / | / | / | / | / | / | / | / | |
|
|
| S3004 | / | / | / | / | / | / | / | / | / | |
|
|
| S5810 | / | / | / | / | / | / | / | / | / | |
|
|
| G5810-02 | / | / | / | / | / | / | / | / | / | |
|
|
| G3806-03 | / | / | / | / | / | / | / | / | / | |
|
|
| G2803 | / | / | / | / | / | / | / | / | / | |
|
|
| G2504 | / | / | / | / | / | / | / | / | / | |
|
|
| S7008 | / | / | / | / | / | / | / | / | / | |
|
|
| G5806 | / | / | / | / | / | / | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RS9140 Series | / | / | / | / | / | / | / | / | / | |
|
|
| RS9100 Series | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS971 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| MS Series | |
|
||||||||||
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | / | / | / | / | / | / | / | / | / | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
