rs5シリーズ簡単取付エンコーダ- 100~2500 cpr、ステッピングモータ&アンプdcモータ用

epoch rs5シリーズは、ステッピングモータとdcモータ用に設計されたシンプルな取り付けタイプのインクリメンタルエンコーダです。標準モデルrs5500-bは、特殊なエンコーダーディスクを使用して、1000パルスのaとb信号を出力します。複数の軸径、ハウジング形状、出力タイプに対応し、数値制御工作機械、自動化機器、一般的なモーションコントロール用途に柔軟に統合できます。

早く選択: 特徴機械図面技術仕様注文ガイド FのQ

[特徴]rs5シリーズ簡単なインストールエンコーダ—主な機能&アンプ;説明

•

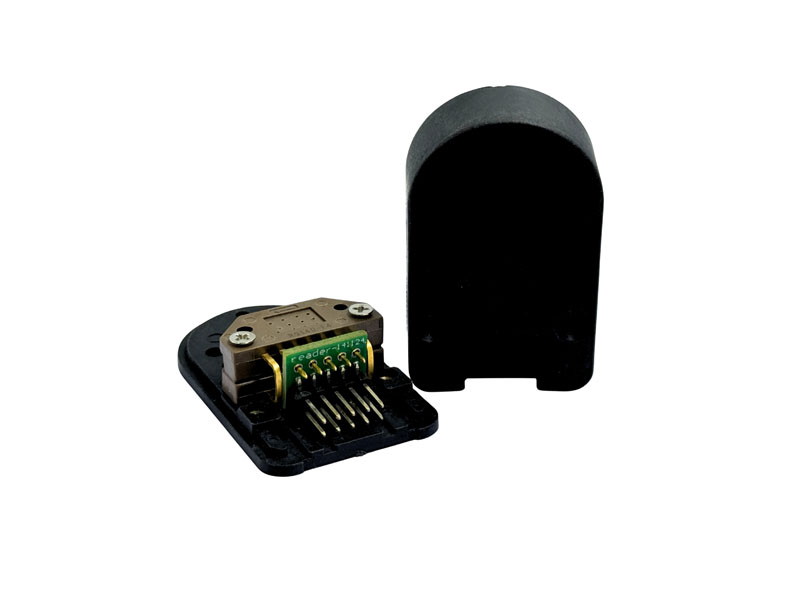

日文av型:簡単な取り付け光学インクリメンタルエンコーダ

•

解像度:100 ~ 2500のcpr、11の選択可能なコード

•

出力:2/3 ch電圧または2/3 ch差動(a, a /, b, b /, z, z /)

•

住宅:標準、テールスクエアホール、rs97、rs90の4種類

•

ディスク:マイラーディスクまたは金属ディスクのオプション

•

軸:2 mmから1/4インチまでの10の直径オプション。

•

アプリケーション、つまりステッピングモータ、dcモータ、cnc工作機械、自動化装置

•

' ' 'キャラクターデザイン:取り付けが簡単で、特殊なエンコーダーディスクを使用して、さまざまな軸径に適しています

rs5シリーズ-外形寸法図(4ハウジングタイプ)

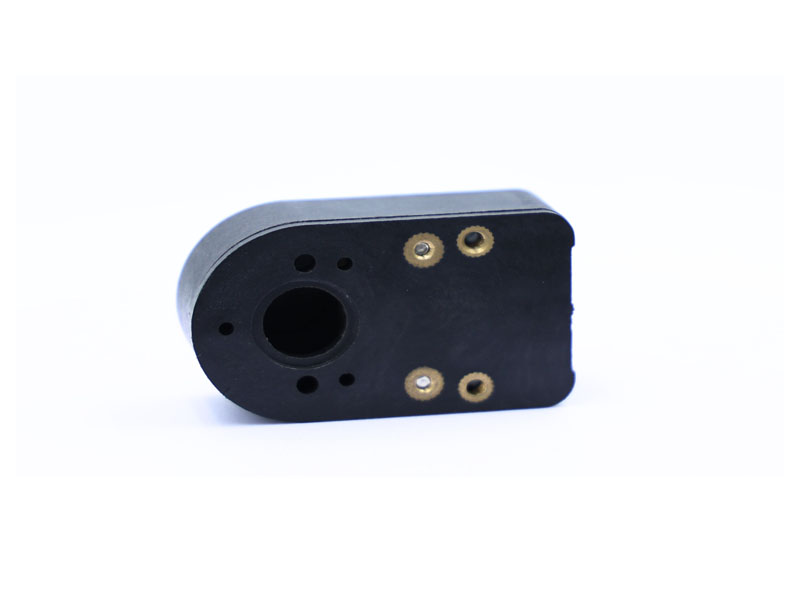

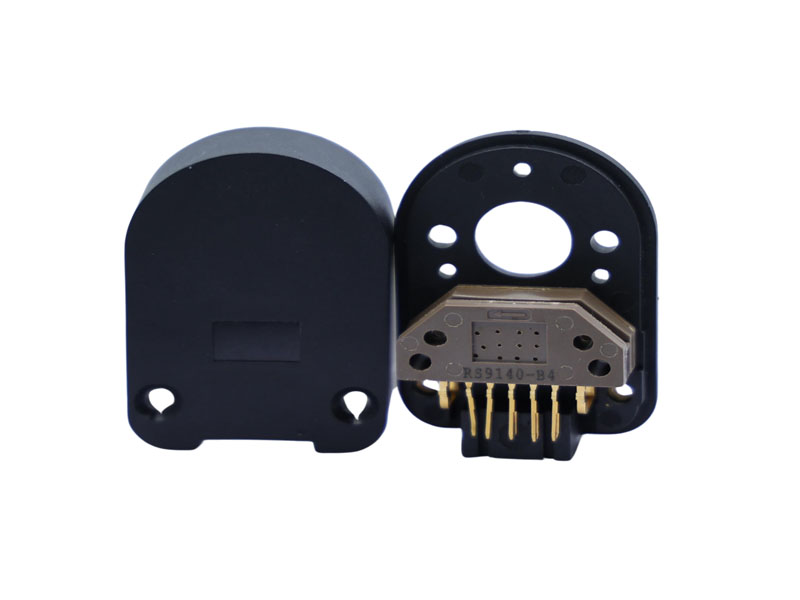

標準タイプハウジングコード5 (rs91ダイレクトコネクトプラグイン)

RS5-Standard-Type-Drawing

外形寸法図rs5シリーズエンコーダ標準ハウジング(単位:mm)

テール角穴タイプハウジングコード6

RS5-Tail-Square-Hole-Drawing

外形寸法図-テール角穴タイプハウジング(単位:mm)

rs97ハウジング-ハウジングコード7

RS5-RS97-Housing-Drawing

外形寸法図—rs97ハウジングタイプ(単位:mm)

rs90ハウジング-ハウジングコード8

RS5-RS90-Housing-Drawing

外形寸法図—rs90ハウジングタイプ(単位:mm)

rs5技術仕様-簡単取り付け光学インクリメンタルエンコーダ

パラメータ	仕様
技術	簡単な取り付け設計の光学インクリメンタルエンコーダ
出力信号	2 ch電圧(a, b) / 3 ch電圧(a, b, z) / 2 ch差動(a, a /, b, b /) / 3 ch差動(a, a /, b, b /, z /)
解像度範囲	100 ~ 2500人分のcpr(11コード:c, e, f, g, h, a, p, b, j, t, w;その他のcprはカスタマイズ可能)
供給電圧	v直流(典型的な)
住宅タイプ	標準(rs91プラグイン)/テールスクエアホール/ rs97ハウジング/ rs90ハウジング
ディスクタイプ	マイラーディスク/メタルディスク(選択可能)
軸直径オプション	2mm、3mm、4mm、5mm、6mm、8mm、1/8in、5/32in、3/16in、1/4in(10オプション)
アプリケーション	ステッピングモータ、dcモータ、cnc工作機械、自動化装置

発注情報/部品番号- rs5シリーズ簡単取付エンコーダ

rs5シリーズの注文コードは次のようになります。rs5[ハウジング][信号][ディスク]- [cpr]

軸径は別途指定します。例RS5500-B代表例:標準ハウジング(5)、2 ch電圧出力(0)、マイラーディスク(0)、1000 cpr (b)。

住宅形

コード	記述
5	標準タイプ(rs91ダイレクトコネクションプラグイン)
6	尾角穴式
7	RS97住宅
8	RS90住宅

信号出力

コード	記述
0/2	2チャネル電圧(a, b)
4	3チャンネル電圧(a, b, z)
3	2チャンネル差動(a, a /, b, b /)
5	3チャンネル差動(a, a /, b, b /, z, z /)

ディスクタイプ(コードタイプ)

コード	記述
S	マイラーディスク
P	マイラーディスク
M	金属ディスク

心肺蘇生コードテーブル

心肺蘇生コード	C	E	F	G	H	A	P	B	J	T	W
心肺蘇生	100	200	256	360	400	500	600	1000	1024	2000	2,500

*その他のcpr値はカスタマイズ可能です-営業チームにお問い合わせください。

シャフト径コード表

軸コード	01	02	03	04	05	06	11	12	13	14
直径	&φ;約2ミリ	&φ;~ 3 mm	&φ;1/8で	&φ;5/32で	&φ;3/16で	&φ;1/4で	&φ;4ミリ	&φ;横は6ミリ	&φ;8ミリ	&φ;5ミリ

例注文コード:

RS5500-B

= rs5シリーズ・標準ハウジング(5)・2 ch電圧(0)・マイラーディスク(0)・b =1000 cpr。シャフトコードを別途指定します。

[ほじくり返す]関連製品

pcba +一体型ハウジング(独立したディスクマウントなし)を備えた反射型エンコーダ設計が必要なアプリケーションについては、検討してくださいrf28シリーズ反射型光学エンコーダモジュールまたはrt28シリーズ反射型光学エンコーダモジュール差動信号出力を備えた28mmフォームファクタオプション用。

技術faq - rs5シリーズ簡単設置エンコーダ

q: rs5エンコーダvs heds-5500:ステッピングモータのフィードバック用のシンプルな取り付けエンコーダの利点は何ですか?

簡易取付エンコーダrs5は、4つのハウジングタイプ(標準、尾部角穴、rs97、rs90)と2mmから1/4inまでの10種類の軸径オプションを提供し、heds-5500のような固定フォームファクタの伝送モジュールよりも機械的な柔軟性を提供します。100~2,500のcpr分解能と選択可能な出力タイプ(2/3 ch電圧または差動)を備えたrs5は、カスタム工具なしで様々なステッピングモーターとdcモーターの取り付け要件に対応します。

q: rs5エンコーダのマイラーディスクとメタルディスクの違いは何ですか?

マイラーディスク(コードs)は、柔軟で軽量なポリエステルフィルムディスクで、1,000 cprまでの標準解像度アプリケーションに適しており、一般的なオートメーションで費用対効果の高いパフォーマンスを提供します。メタルディスク(コードm)は高い寸法安定性を提供し、高いcpr定格(cpr 1,000以上)やより広い温度変化のあるアプリケーションに推奨され、エンコーダ上で一貫した光学格子アライメントを確保します'使用寿命s特徴が持つ。

q: cnc工作機械アプリケーションには、どのrs5ハウジングタイプを選択すべきですか?

cnc工作機械アプリケーションの場合、標準ハウジング(コード5、rs91直接接続プラグイン)とrs90ハウジング(コード8)が、堅牢な取り付けインターフェイスのために最も一般的に選択されているタイプです。電気的にノイズの多いcnc環境でノイズ耐性のために差動信号出力を必要とするアプリケーションの場合は、信号出力コード3 (2 ch差動a、a /、b、b /)またはコード5 (z、z /と3 ch差動)を選択してください。rs5は、加工作業で高精度な位置フィードバックを行うために、最大2,500 cprをサポートしています。

q: rs5エンコーダは、heds-5500シリーズやheds-5600シリーズのインクリメンタルエンコーダの代替として使用できますか?

rs5シリーズは、多くのステッピングモータおよびdcモータのheds-5500およびheds-5600シリーズエンコーダの互換性のある代替品として使用でき、電圧または差動形式を選択可能な同じa / b直交出力信号を提供します。しかし、rs5は統合モジュールではなく独立したエンコーダディスクを備えたシンプルな実装設計を使用しているため、機械的インタフェースの検証が推奨されます。ご使用のモーター軸径および取り付けパターンにエポックにお問い合わせください。

RS5エンコーダinsourcing =
