rr28反射型光学エンコーダモジュール-ミニチュア設計、3チャンネル500~16000 cpr差動出力、dcモータ&アンプ;サーボモータフィードバック

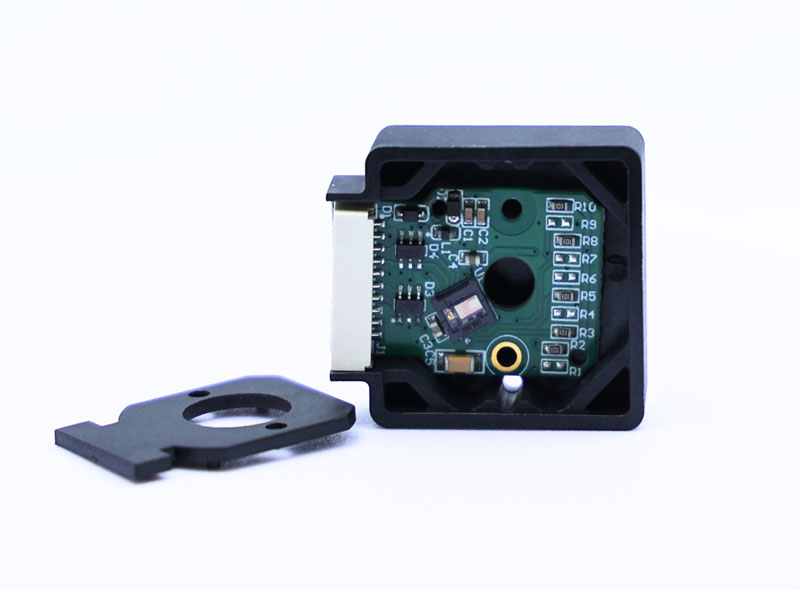

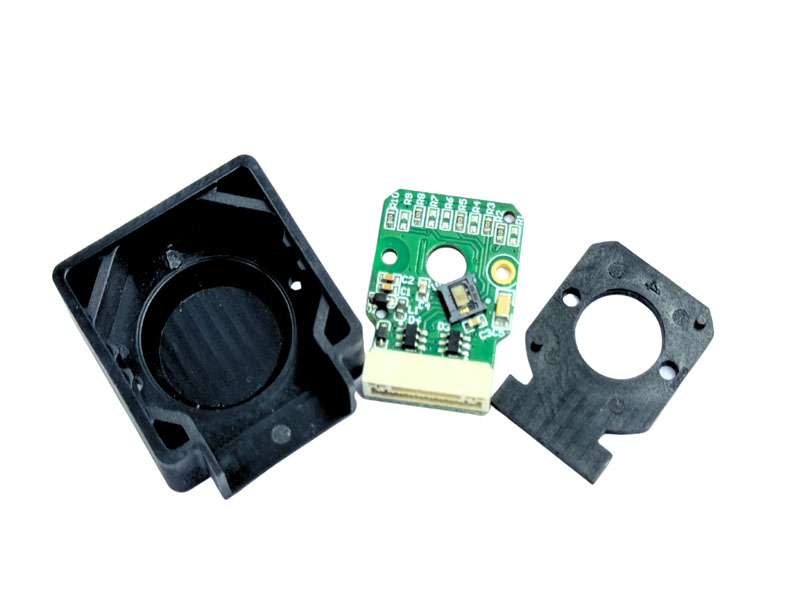

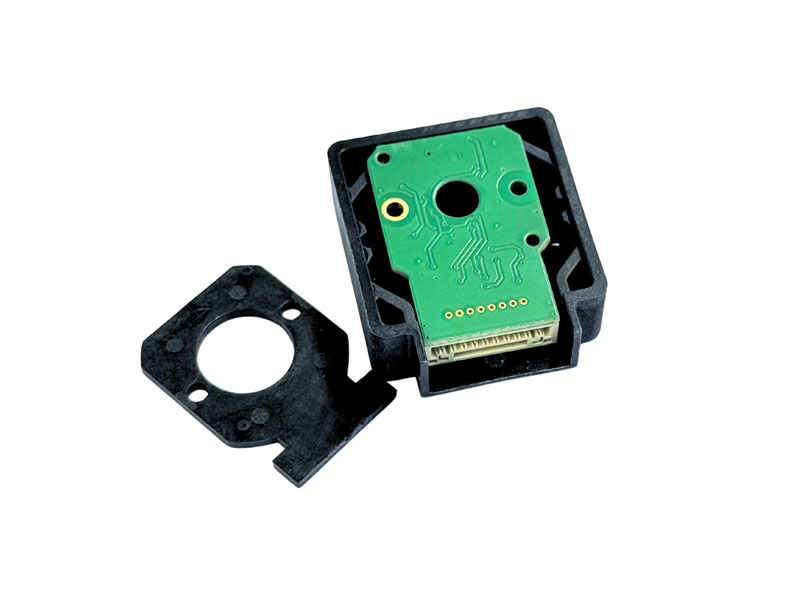

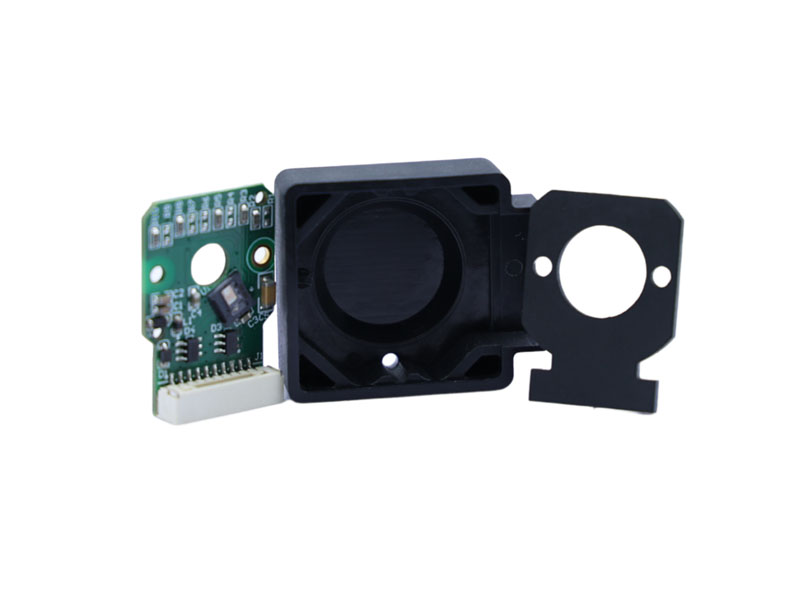

エポックrr28シリーズは、コードディスクを内蔵した小型反射型光学エンコーダモジュールで、pcbaと一体型ハウジング設計を採用しています。500~16000 cprの範囲の差動信号3チャンネルを出力します。z(インデックス)信号は、90°、180°、360°(標準:90°)から選択できます。rr282サブシリーズは、1000カウントの差動信号を2チャネル出力します。小型dcモータ、ステッピングモータ、サーボモータに適しています。

早く選択: 機械次元特徴技術仕様波形ピン定義注文ガイド FのQ

RR28機械仕掛けの次元図面-模型反射光エンコーダモジュール足跡(Ø28 m×18 mm)

rr28機械寸法図

RR28 Reflective Optical Encoder Module Mechanical Dimension Drawing

小型dcモータ集積化用に設計された小型フォームファクタ。部:mm。

rr28反射型光学式エンコーダモジュール-モータ端面寸法と出軸長さ

RR28 Reflective Optical Encoder Module Motor End Face Dimension Drawing

モーターシャフト軸軸遊び≤0.1ミリ

Motor shaft axial play ≤ 0.1 mm

rr28シリーズ反射型光学エンコーダモジュール-説明&アンプ;主な機能

•

日文av型:pcba &内蔵ハウジング付き小型反射型光学エンコーダモジュール

•

解像度:500 ~ 1万6000 cpr(3チャンネル差動)

•

出力:3チャンネル(a、a /、b、b /、z、z /) -差動型

•

Z信号オプション:90°、180°、360°(標準90°)から選択可能

•

:直流3 v ~ 5 v

•

マックス速度:1万1000 RPM

•

臨時范囲:.°C + 85°C

•

' ' 'キャラクターデザイン:コードディスク、pcba統合ハウジング付き

•

コネクタ:GH1.25-1x10P (10-pin)

•

Sub-model RR282:2チャネル差動、1000カウント出力

アプリケーション、つまり小型dcモータ、ステッピングモータ、サーボモータに適したrr28反射型光学エンコーダモジュールです。EPOCH&の一部#39;s光学エンコーダモジュールシリーズは、最大1万6000 cprの高分解能を必要とする小型モータフィードバック用途向けに設計されています。

rr28シリーズ技術仕様- 3チャンネル差動出力、500~16000 cpr

パラメータ	RR28	RR282
解像度(心肺蘇生)	500 ~ 16,000	1000(固定)
出力ch	3チャンネル:a、a /、b、b /、z、z /	2チャンネル:a、a /、b、b /
出力種別	差動(RS422)
供給電圧	直流3 ~ 5 v
最高速度	1万1000 RPM	1万1000 RPM
作動温度	.°C ~ + 85°C	.°C ~ + 85°C
Z信号オプション	90°、180°360° (標準:90°)	N / の
コネクタ	GH1.25-1x10P
モーターシャフト軸再生	& le;0.1ミリ

rr28出力波形図- 3チャンネル差動タイミング(時計回り回転)

RR28 Reflective Optical Encoder Module Waveform Diagram — 3-Channel Differential Output Clockwise Rotation

時計回り(cw)回転時の波形。3チャネルの差動出力(a、a /、b、b /、z、z /)。チャンネルaはチャンネルbを時計回りに回転させます。パルス幅は90°、180°、360°(標準90°)から選択可能です。

rr28ピン定義- 10ピンgh 1.25-1 x10pコネクタ

コネクタモデル:GH1.25-1x10P。rr28 3チャネルおよびrr282 2チャネル構成のピン割り当て。

1番ピン	信号(RR28)	信号(RR282)	方向	記述
1	VCC	VCC	入力	電源は3~5 v dc
2	GND	GND	入力	グラウンド(ゼロ)
3	A	A	出力	チャネルa(+)差動出力
4	A /	A /	出力	チャンネルa(-)差動出力
5	B	B	出力	チャネルb(+)差動出力
6	B /	B /	出力	チャンネルb(-)差動出力
7	Z	N / C	出力	インデックスz(+)差動出力(rr28のみ)
8	Z /	N / C	出力	インデックスz(-)差動出力(rr28のみ)
9	N / C	N / C	-	接続されていない(予約)
10	N / C	N / C	—	接続されていない(予約)

rr28注文情報/部品番号反射式光学エンコーダモジュール

コード構造:rr28【cprコード】【シャフトコード】【年コード】-例:RR28-A-01-24

R

→

R

→

2

→

8

→

-

→

心肺蘇生コード

→

-

→

軸コード

→

-

→

今年コード

シリーズプレフィックス

ダッシュ

例えば、A = 500 B = 1000

ダッシュ

例えば、01 = 約2ミリ 11 = 4ミリ

ダッシュ

例えば24 = 2024

心肺蘇生コード	A	B	T	N	8 kスーパーハイビジョン	16
CPR	500	1000	2000	4000	8000	16,000

軸コード	01	02	03	04	05	06	11
RR28	2 mm	~ 3 mm	1/8で	5/32で	3/16で	1/4で	4 mm
RR282	コード14 - 5 mmのみ

住宅タイプ	1	2
RR28 / RR282	穴の開いた住宅	Non-perforated住宅

RR282 Sub-Model (2-Channel):シリーズコード-にサフィックス"2"を追加しますrr282【cprコード】【シャフトコード】【年コード】。^ a b c de f g h i(1000番台)。シャフトコード:14 (5 mm)。z信号出力なし。

z信号(rr28 3チャンネルのみ)90°、180°、または360°の電気角度に設定できます。標準デフォルト:90°。注文の際は必ず指定しなければならない。

rr28反射型光学エンコーダモジュール印刷-モデルの印刷ラベル

RR28 Reflective Optical Encoder Module Model Print Label

技術faq - rr28シリーズ反射式光学エンコーダモジュール

q: rr28反射型光学式エンコーダモジュールには、どのような解像度オプションがありますか?

a: rr28反射型光学エンコーダモジュールは、3チャンネル差動出力で500 cpr ~ 16,000 cprの解像度を提供します。rr282サブモデルは、2チャンネル差動出力を備えた固定1,000 cprを提供します。cprコードの利用可能性についてはエポックにお問い合わせください。

q: rr28とrr282反射エンコーダモジュールの違いは何ですか?

a: rr28は3チャンネル(a、a /、b、b /、z、z /)モデルで、cpr(心肺蘇生法)500~16,000種類の分解能とz(インデックス)信号の調整が可能です。rr282は2チャンネルモデル(a、a /、b、b /)で、cpr出力は1,000固定でz信号はありません。両機種とも、同一のpcba、一体型ハウジング設計、同一のgh 1.25-1 x10pコネクタを使用しています。

q: 3チャンネル差動エンコーダrr28のz(インデックス)信号の選択はどのように機能しますか?

a: 3チャンネル差動エンコーダrr28のz信号は、90°、180°、または360°の電気的角度に設定できます。別段の指定がない限り、標準製品は90°z信号で出荷されます。これにより、サーボモータとステッピングモータのアプリケーションで異なる位置基準要件に柔軟に対応できます。

q:エンコーダモジュールと従来のロータリーエンコーダの違いは何ですか?

a:エンコーダモジュール(rr28のような)は、pcbaとコードディスク付きの一体型ハウジング設計を特徴としていますが、それ自体のベアリングやシャフトはありません。モーター&を使用して、モーターに直接取り付けられるように設計されています#39;s自身のシャフトとベアリング。これにより、dcモータ、ステッピングモータ、サーボモータへの統合がよりコンパクトでコスト効率に優れています。従来のロータリエンコーダは、独自のベアリングとシャフトを備えた自己完結型ユニットです。
