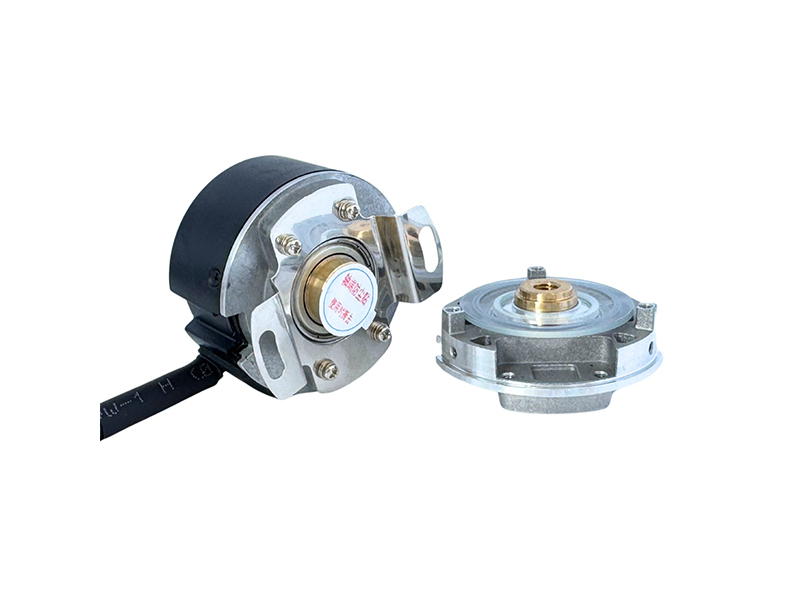

バッテリバックアップされた16ビットのマルチターンカウンタを備えた、高信頼性、高分解能のマルチターンアブソリュートエンコーダです。44mmと48mmの外径、9mmの円錐シャフトまたは8mmのストレートシャフトのオプションがあり、タイトなサーボ用途向けのロープロファイルタイプもあります。すべてのモデルは、rs485シリアル通信を2.5倒れる44.0 mm |mhzボーレートで機能し、17ビットまたは23ビットのシングルターン分解能を選択できます。tamagawa sa48またはheidenhainフォームファクタエンコーダを使用するアプリケーションの代替ソリューションとして設計されています。
| パラメータ | RZH4409A | RZH4809A | RZL4408A | RZL4409A |
|---|---|---|---|---|
| 外径32 x内径 | 44 mm | 48 mm | 44 mm | 44 mm |
| 軸を | 9ミリ円錐形 | 9ミリ円錐形 | 8 mmまっすぐ | 9ミリ円錐形 |
| 版 | 高(ZH) | 高(ZH) | (ZL) | (ZL) |
| 解像度 | 17 bit / 23 bit選択可能 | |||
| 受信アンテナ218 | 16ビット(最大65,536回転) | |||
| インターフェース | RS485 2.5MHz | |||
| 供給電圧 | シングルv DC | |||
| くれる保護 | IP40 | |||
| マックス速度 | 6000 rpm | |||
| 詳細 | ↓観 | ↓観 | ↓観 | ↓観 |
主にサーボ駆動制御システムに使用されます。システムの正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
| パラメータ | 仕様 |
|---|---|
| 解像度 | 131,072(17ビット)/ 8,388,608(23ビット) |
| 受信アンテナ218カウンタ | 16ビット |
| 絶対測位精度 | <±(50 arc-seconds 注:特定の精度は、モーターと機械アセンブリの適合性に依存します |
| 再现性精度 | <、±3 arc-seconds 注:特定の精度は、モーターと機械アセンブリの適合性に依存します |
| インタフェースプロトコル | RS485 |
| 保徳州率 | 250 MHz |
| 通信周波数 | 16キロバイト≤ |
| 許容軸偏差 | アキシアル:±0.5mm /ラジアル:±0.02mm /ディップ角度:0.1° axial endplay: <0.1mm / radial runout: <0.01mm |
| マックス動作速度は | 6000 rpm |
| 軸直径 | 円錐∅の軸9 |
| 慣性モーメント | 0.68 kg・mm² |
| ローター加速度 | 出力:80,000 rad/s²以下/バッテリー:4,000 rad/s²以下 |
| バッテリ電圧 | 3.6V DC |
| バッテリーせい電圧 | 2.v |
| バッテリ警告電圧 | 3.1V |
| 機械ショック | 980 m/s²(100 g), 11ms, xyz方向当たり3回(合計18回) |
| 振動 | 10-55 hz 1.5mm / 55-2000 hz 98 m/s²/ 2h / 1軸(計6時間) |
| 作動温度 | -20°cから+105°c |
| 相対湿度 | ≤90%(40°c /21d、en 60068-2-78、非結露) |
| くれる保護 | IP40 |
| 電流消費量 | < 100mA |
| 盛衰/時間 | 100ns年頃 |
| 绝縁抵抗 | 50 MΩ |
エポックは、多様なサーボモータシェルジオメトリに対応する硬質リーフスプリングを提供しています。注:モーター端面の大きさに合わせてプレートスプリングを選択。
mp4409-002a-40 (c型取り付け穴d40プレートスプリング機械的寸法図プレートスプリング)
mp4409-001a-55 (d型取り付け穴d55)板ばね機械的寸法図板ばね)
mp4409-003a-40 (clタイプ取り付け穴d40)板ばね機械的寸法図板ばね)
| キャリッジ参照 | 取付PCD | アプリケーション |
|---|---|---|
| MP4409-002A-40 | ピッチd40 | 44mmアブソリュートエンコーダーフレーム用の2点アライメントスプリング |
| MP4409-001A-55 | D型|ピッチd55| Pitch d55 | 48mmアブソリュートエンコーダーフレーム用の高張力4点ブラケット |
9mm円錐シャフト・17/23-bit・rs485 2.5 mhz
重点次元:
倒れる44.0 mm |枯れ円錐形軸を|48.0枚オデッドだmm |枯れ円錐形軸を
9mm円錐シャフト・17/23-bit・rs485 2.5 mhz
重点次元:
OD 48.0 mm |倒れる44.0 mm |枯れ円錐形軸を
まっすぐ軸は8ミリ・17/23ビット・rs485 2.5 mhz・狭スペースのため薄型
重点次元:
OD 44.0 mm | 8mmのストレートシャフトボア
rzl4408a推奨モーター端寸法:
9mm円錐シャフト・17/23-bit・rs485 2.5 mhz
重点次元:
OD 44.0 mm | 9mm conical shaft bore
epoch rzシリーズのアブソリュートエンコーダは、業界標準のアブソリュートエンコーダの物理的および電気的代替品として設計されています。のRZH4809A(48mm od)は、多摩川sa48シリーズと同様の形状です。44mmモデル(rzh4409a, rzl4408a, rzl4409a)は、17 ~ 23ビットのシングルターン分解能と16ビットのマルチターン機能を備え、外径44mmのコンパクトなハウジングに収められています。heidenhainまたはssidベースのアブソリュートエンコーダを使用していたアプリケーションについては、プロトコル互換性評価について当社チームにお問い合わせください。エンジニア調べシャフトボア寸法(円錐対直線)、取り付けボルトパターン、および通信プロトコル要件指定された。詳細なフィッティングの比較については、当社のエンジニアリングチームにお問い合わせください。
これらの指標で参照されるすべてのoem企業マーク、商標、および特定の部品モデル定義は、それぞれの企業登録保有者の物理的特性です。
画期完全に独立したアブソリュートエンコーダとフィードバック装置のメーカーです。弊社は、指定された商標所有者とのライセンスリンクまたはパートナーシップを保持しません。
エンジニア調べシャフトボア寸法、rs485通信プロトコル、シングルターン分解能ビット、バッテリ電圧パラメータ、およびリードアウトワイヤ構成cncまたはロボット軸上でクロスリファレンスする前。
| 機能 | 5V | GND | 485 + | 485 - | バッテリ+ | バッテリGND | 盾 |
|---|---|---|---|---|---|---|---|
| ケーブル色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 裸/メッシュ |
ご使用のシャフトと分解能の構成に対応するアブソリュートモデルシリアル番号を指定するには、以下の12ステップのデコード済みカタログガイドを参照してください:
例:R‑ZH‑44‑09‑A‑23‑M‑T‑C‑v‑G0.35m
関連する標準的なクエリを検索しますepoch rzシリーズアブソリュートマルチターンエンコーダ適切な相互参照を確保するためのファミリ:
q: rzシリーズはマルチターンアブソリュートエンコーダですか?
rzシリーズのすべてのモデルは、バッテリ駆動でバックアップされた16ビットのマルチターンカウンタを搭載しており、最大65,536回の絶対ターンを連続的にトラッキングでき、17ビットまたは23ビットのシングルターン分解能を選択できます。これにより、再起動時にホーミングルーチンを必要とせず、電力損失後も絶対的な位置保持が可能になります。
q: rzシリーズには、17ビットと23ビットのどのような分解能オプションがありますか?
rzシリーズは、17ビット(131,072ステップ/回転)および23ビット(8,388,608ステップ/回転)のシングルターン分解能をサポートしています。どちらのオプションにも、16ビットのマルチターン・トラッキングが含まれています。ビット数が多いほど、精密サーボ制御アプリケーションでの位置分解能が向上します。
q: rzh4809aは多摩川sa48シリーズに対応していますか?
rzh4809aは、多摩川sa48シリーズと同様の外径48mmフォームファクターを共有しています。似:48mm外径、17 ~ 23ビットの分解能範囲、16ビットのマルチターンカウンタ、5 v dc電源。確認すべき主な違い:rzh4809aは9mmの円錐シャフトを使用しています(sa48は6mmまたは8mmのストレートシャフトを用意しています)。取付前に軸寸法、取付ピッチ、通信プロトコル要件をご確認ください。連絡、わが工兵応用に特化した適合性評価を行います
カスタム絶対ビット構成(17ビット/ 21ビット/ 23ビット)、特殊なコネクタハーネス、または一括契約評価が必要ですか?弊社の直販発送チャネルにご要望をお送りください。
| 項目 | 記述 | QTY /箱 | 箱 /箱 | G.W | N.W | QTY /箱 | パッケージサイズ |
| RZ48 | アブソリュートエンコーダ、外径48mm | 10pcs | 10boxes | 0.9kgs | 0.8kgs | 100pcs | 340 * 180 * 47mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ Series | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ Series | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
