詳細営業温度-20℃~+105℃
消費電流< 100 ma
バッテリ電圧3.6 v dc
バッテリフォルト電圧2.5 v
バッテリ警告電圧3.1 v
差動出力
シングルv供給
立上り/立下り時間は100ns程度
誘電体抵抗50 mΩ
解像度131072(17bit) 8388608(23bit) ) | 慣性モーメント0.21kg・mm2 | |
| 16ビットのマルチターン分解能カウンタ | ||
絶対位置決め精度<±50角度秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します | ローター加速度 電源の間に≤800 rad/s2 バッテリー駆動時≤4000rad/s2 | |
繰り返し位置決め精度<±3 角張っ秒
注:具体的な精度は、モータと機械アセンブリの適合性に依存します | Mechanicalshock インパクト加速度980m / s2 11ms。各方向に3回命中計18回 | |
| バッテリ電圧フォルト警告 | 振動 10 ~ 55 hz、1.5mmの振幅を維持します 55と2000 hzの間の加速はis98ms2です xyz軸方向あたり2時間、全方向6時間 | |
| インターフェースRS485 | ||
| 16キロバイト通信周波数≤ | ||
| 保徳州率2.5MHz | 営業温度-20℃~+105℃ | |
軸ディップの許容偏差を入力してください 角度:0.1° アキシアルendplay: < 0.1 mm 径runout: < 0.01mm | 相対湿度90%以下(40℃/21d, en 60068-2 -78に基づいて)結露なし。 | |
| 最大6000rpmの動作速度 | 保護等級ip40 |
ピン 数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
信号定義 | v | GND | 485 + | 485 - | バッテリ+ | バッテリGND | NC | PE |
| ケーブル 色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 遮蔽メッシュ |
| 名前 | 仕様 | 力年生 | 量 | アプリケーション位置 |
threadlockerと六角ソケットネジ | M3 * 6 | 9.8年生 | 1 pc | テンプ |
threadlockerと六角ソケットネジ | M2.5×12 | 9.8年生 | 2 pc | エンコーダ体 |
rsg35r06a機械寸法図
rsg35b06a機械寸法図
軸端位置決め-モータ面寸法図
シャフトショルダー位置決め-モーター面寸法図
rsg35b08a機械寸法図

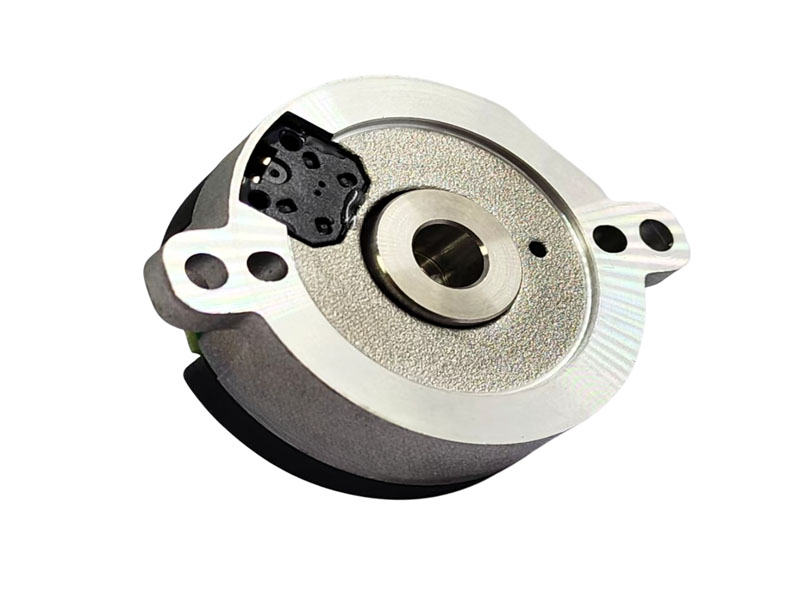

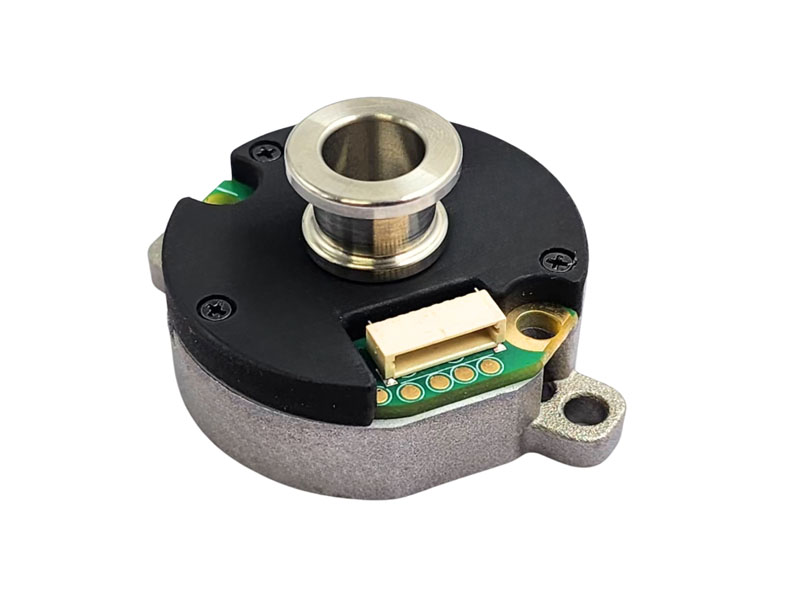

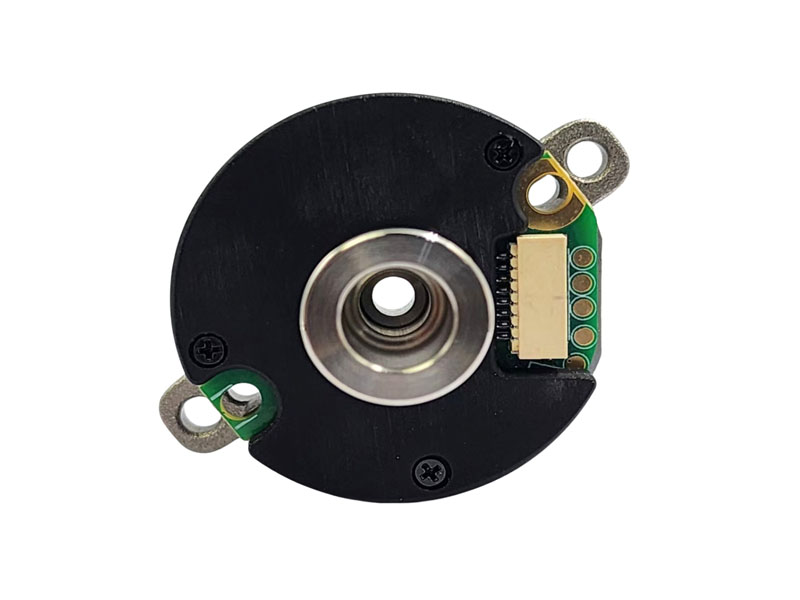

rsg35シリーズは、サーボ駆動の制御システムに主に使用されるベアリングレス絶対磁気エンコーダです。システムの正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
最大23ビットのシングルターンおよび16ビットのマルチターンで高分解能位置決めを実現し、正確なモータ制御を実現します。
外径35mmのコンパクトなベアリングレスカートリッジ設計により、狭いスペースにも容易に設置できます。
信頼性の高いrs485インターフェイスは、最大2.5 mhzのボーレートで高速データ伝送をサポートします。
広い動作温度範囲(-20°c ~ +105°c)で、優れた耐振動性と耐衝撃性を備え、産業用の堅牢性を備えています。
低消費電流(<100 ma)およびバッテリバックアップ動作により、安定した性能と最小限のダウンタイムを保証します。
| 項目 | 記述 | QTY /箱 | 箱 /箱 | G.W | N.W | QTY /箱 | パッケージサイズ |
| RSG35 | rsg35シリーズベアリングレスアブソリュート磁気エンコーダです | 10pcs | 10boxes | / kg | / kg | 100pcs | 310×130×45 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
