仕事の温度は | 20°C + 105°C |
電流消費量 | <100 mA |
バッテリ電圧 | 3.6 V DC |
バッテリーせい電圧 | 250 V |
バッテリ警告電圧 | 3.1 V |
信号 | 差動出力 |
供給電圧 | シングルv供給 |
盛衰/時間 | およそ100 ns |
誘電体抵抗 | 50 MΩ |
解像度範囲 | 131072(17ビット)から8388608(23ビット)へ。 |
受信アンテナ218解像度カウンタ | 16ビット(65536回転) |
絶対測位精度 | <±50角張っ秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します |
反復測位精度 | <±3角秒 注:具体的な精度は、モータと機械によって異なります 組み立てフィット |
バッテリ電圧フォルト警告 | はい |
インターフェース | RS485 |
通信周波数 | ≤16 kHz程度 |
保徳州率 | 250 MHz |
許容軸偏差 | アキシアル:±0.5 mm、ラジアル:±0.02 mm、ディップアングル:0.1°、アキシアル終端:<0.1 mm、ラジアル流出:<0.01 mm |
動作速度 | 最高6000 rpm |
軸直径 | 円錐の軸テーパ1:10 |
慣性モーメント | 0.68 kg・mm² |
ローター加速度 | 電源時:≤80000 rad/s²;バッテリー駆動時:≤4000 rad/s² |
機械ショック | 衝突加速度:980 m/s²/ 11 ms;各方向に3回の衝撃試験が行われ、計18回の衝撃試験が行われた |
振動抵抗 | 最大1.5 mm (10 ~ 55 hz)の振幅; 最大加速度は98 m/s²(55 - 2000 hz)。 xyzは1軸あたり2時間、合計6時間のテストを行いました |
仕事の温度は範囲 | 20°C + 105°C |
相対湿度 | 結露なしで90%以下(en60068-2-78に基づく40°c /21日) |
ある程度の保護 | IP40 |
(注:スプリングタブはモータ端のサイズに応じて選択する必要があります。
MP4131-704R (BM-Medium タイプ 取付番ホールd31)
MP2831-704R (BL-Low タイプ 取付番ホールd31)
MP4140-704R (CM-Medium タイプ 取付番ホールd40)
| 鉛色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | NC | 盾 |
| ソケットピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 信号 | v | GND | 485 + | 485− | バッテリ+ | バッテリGND | NC | 盾 |

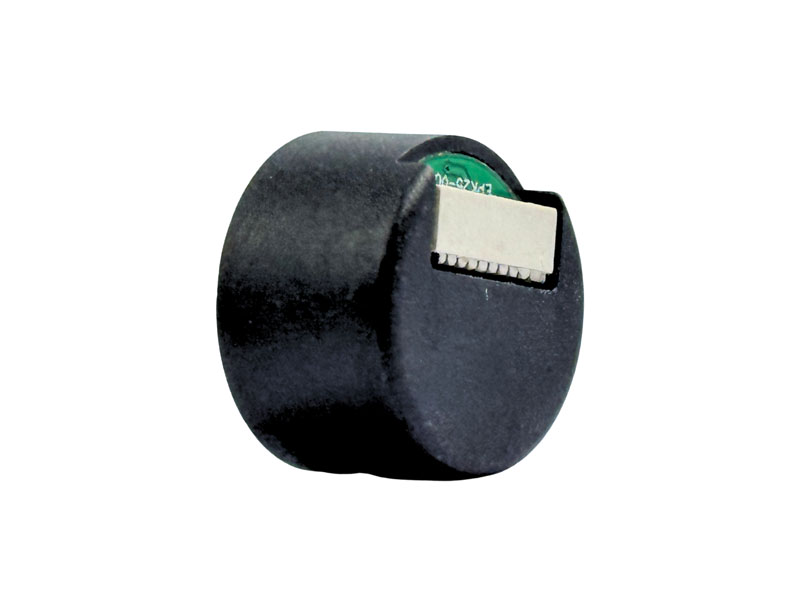

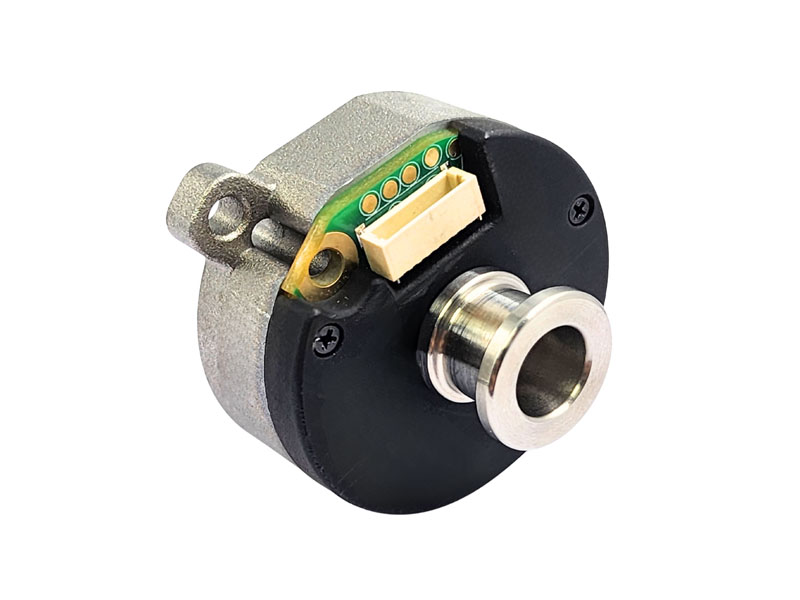

RZ35A09絶対エンコーダ 主にサーボ駆動の制御システムに使用されます。正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
※8mmストレートシャフトと9mmコニカルシャフトはrz35aのみ使用可能です。
| 項目 | 記述 | QTY /箱 | 箱/箱 | G.W | N.W | QTY/箱 | パッケージサイズ |
| RZ35 | アブソリュートエンコーダ、外径35mm | 10pcs | 10boxes | 0.38kgs | 0.3kgs | 100pcs | 310×130×45 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
医療機器の精度と信頼性に欠かせません
さまざまなロボットアプリケーションの自動化と効率を向上させます
自動化システムの効率性と信頼性を向上させます
位置と速度の正確なフィードバック
