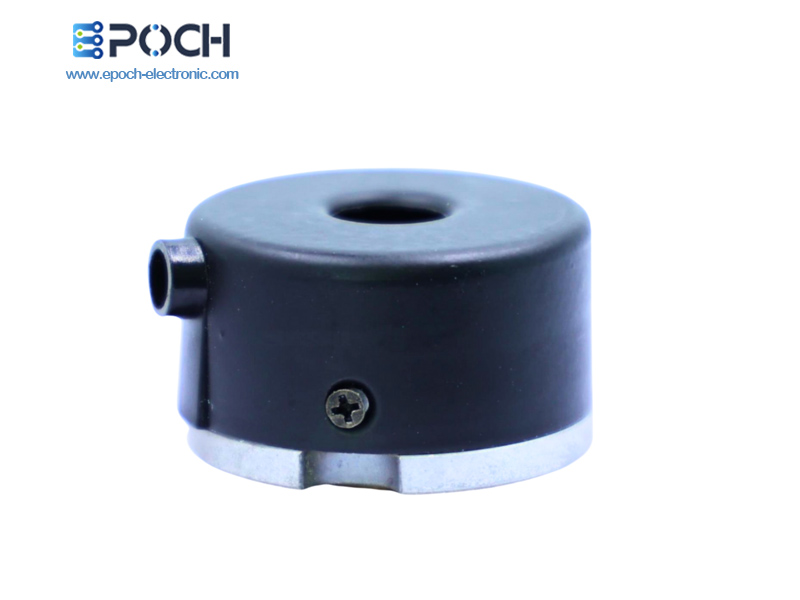

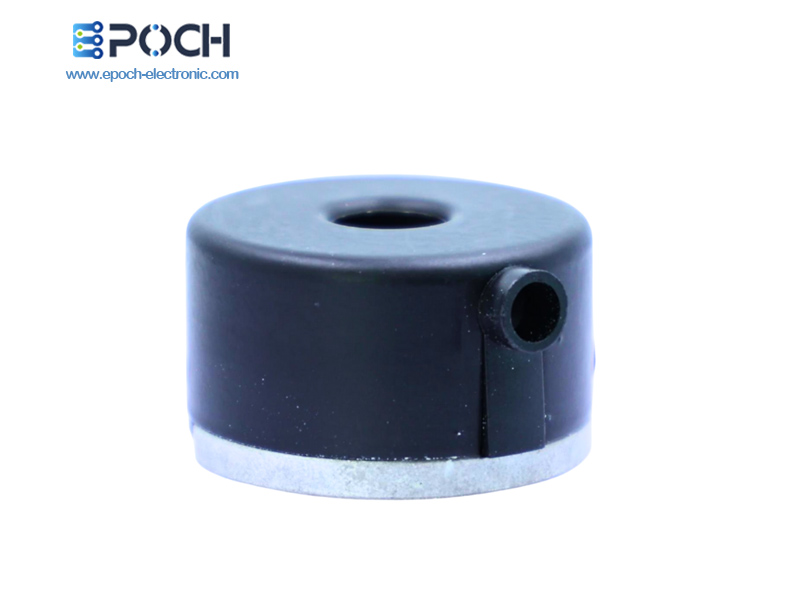

rz35シリーズマルチターンベアリングアブソリュートエンコーダ
詳細営業温度-20℃~+105℃
消費電流< 100 ma
バッテリ電圧3。6 v dc
バッテリフォルト電圧2.5 v
バッテリ警告電圧3.1 v
差動出力
シングルv供給
立上り/立下り時間は100ns程度
誘電体抵抗50 mΩ
解決(17bit) 8388608割り出し(23bit) | 慣性モーメント0.21kg・mm2 | |
| 16ビットのマルチターン分解能カウンタ | ||
絶対位置決め精度<±50角度秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します | ローター加速度 電源の間に≤800 rad/s2 バッテリー駆動時≤4000rad/s2 | |
繰り返し位置決め精度<±3 角張っ秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します | Mechanicalshock インパクト加速度980m / s2 11ms。各方向に3回命中計18回 | |
| バッテリ電圧フォルト警告 | 振動 10 ~ 55 hz、1.5mmの振幅を維持します 55歳から 2000 hzは、軸当たり98ms2 xyz 2時間です 6時間方向集 | |
| インターフェースRS485 | ||
| 16キロバイト通信周波数≤ | ||
| 保徳州率2.5MHz | 営業温度-20℃~+105℃ | |
軸ディップの許容偏差を入力してください 角度:0.1° アキシアルendplay: < 0.1 mm 径 runout: < 0.01mm | 相対湿度90%以下(40℃/21d, en 60068-2 -78に基づいて)結露なし。 | |
| 最大6000rpmの動作速度 | 保護等級ip40 |
暗証番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
信号定義 | v | GND | 485 + | 485 - | バッテリ+ | バッテリGND | NC | PE |
| ケーブル 色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 遮蔽メッシュ |
※8mmストレートシャフトと9mmコニカルシャフトはrz35aのみ使用可能です。
rz35a08機械式寸法図
rz35a09機械式寸法図
rz35d06q機械寸法図
rz35d06j機械寸法図
rz35d06s機械寸法図
※モーター面寸法に合わせてリーフスプリングを選択してください。
MP4131-704R (BM型-媒体プロファイルØ31搭載ホール)葉春機械製図。
MP2831-704R (BL型-低プロファイルØ31搭載ホール)葉春機械製図。
MP1631-704R (BPタイプ待てない下水道をシラミ潰しにプロファイルØ31搭載ホール)葉春機械製図。
MP4140-704R (CM型-基準プロファイルØ40搭載ホール)葉春機械製図。
MP2840-704R (CL)型-目立たØ40取付孔)の葉春機械製図。
rz35シリーズベアリングアブソリュートエンコーダrs485インターフェースは、主にサーボ駆動制御システムに使用されます。システムの正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
.
最大23ビットの高分解能と16ビットのマルチターンカウントにより、超高精度な絶対位置決めを実現します。
小型の35mmベアリング搭載設計により、モーターやロータリー機器との統合が容易です。
堅牢なrs485通信インタフェースは、最大2.5 mhzのボーレートで信頼性の高い高速データ伝送をサポートします。
-20°c ~ +105°cの広い動作温度範囲と優れた耐衝撃性/耐振動性により、過酷な産業環境にも適合します。
バッテリバックアップされた絶対位置決めによる低消費電力(<100 ma)により、電力損失時のデータの完全性を維持し、メンテナンスを削減します。
※8mmストレートシャフトと9mmコニカルシャフトはrz35aのみ使用可能です。
| 項目 | 記述 | QTY /箱 | 箱 /箱 | G.W | N.W | QTY /箱 | パッケージサイズ |
| RZ35 | アブソリュートエンコーダ、外径35mm | 10pcs | 10boxes | 0.38kgs | 0.3kgs | 100pcs | 310×130×45 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
