営業温度-20℃~+105℃
消費電流< 100 ma
バッテリ電圧3.6 v dc
バッテリフォルト電圧2.5 v
バッテリ警告電圧3.1 v
差動出力
シングルv供給
立上り/立下り時間は100ns程度
誘電体抵抗50 mΩ
解像度131072(17bit) 8388608(23 bit) | 慣性モーメント0.68kg・mm2 | |
| 16ビットのマルチターン分解能カウンタ | ||
絶対位置決め精度<±50角度秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します | ローター加速度 電源の間に≤800 rad/s2 バッテリー駆動時≤4000rad/s2 | |
繰り返し位置決め精度<±3角度秒 注:具体的な精度は、モータと機械アセンブリの適合性に依存します | Mechanicalshock インパクト加速度980m / s2 11ms。各方向に3回命中計18回 | |
| バッテリ電圧フォルト警告 | 振動 10 ~ 55 hz、1.5mmの振幅を維持します 55と2000 hzの間の加速はis98ms2です xyz軸方向あたり2時間、全方向6時間 | |
| インターフェースRS485 | ||
| 16キロバイト通信周波数≤ | ||
| 保徳州率2.5MHz | 営業温度-20℃~+105℃ | |
軸の許容偏差を入力してください アキシアル:±0.5 mm径:±0.02mmつけ 角度:アキシアルendplayの0.1°< 0.1 mm径 runout: < 0.01mm | 相対湿度90%以下(40℃/21d, en 60068-2 -78に基づいて)結露なし。 | |
| 最大6000rpmの動作速度 | 保護等級ip40 | |
| 軸直径:軸円錐形Ø10 10分がつぼまり |
信号定義 | v | GND | 485 + | 485 - | バッテリ+ | バッテリGND | P |
| ケーブル 色 | 赤い | 黒 | 青い | 黄色 | ブラウン | 白い | 遮蔽メッシュ |
rzh4409a機械寸法図
rzl4409a機械式寸法図
rz4809a機械式寸法図
rzl4408a機械寸法図
rzl4408a推奨モーター端寸法
※モーター端面の寸法に合わせてプレートスプリングを選択しています
mp4409-002a-40 (c型取り付け穴d40プレートスプリング機械的寸法図プレートスプリン
mp4409-001a-55 (dタイプ取り付け穴d55)板ばね機械的寸法図板ばね
mp4409-003a-40 (clタイプ取り付け穴d40)プレートスプリング機械的寸法図プレートスプリング

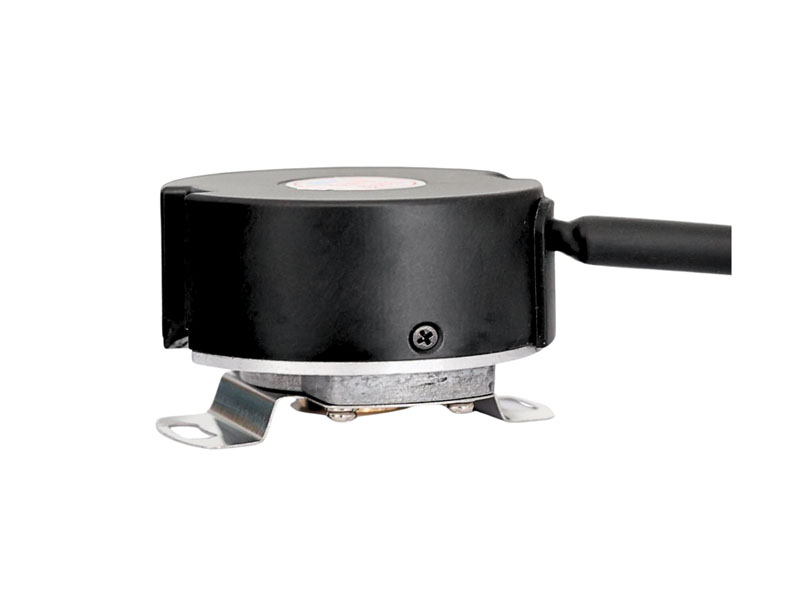

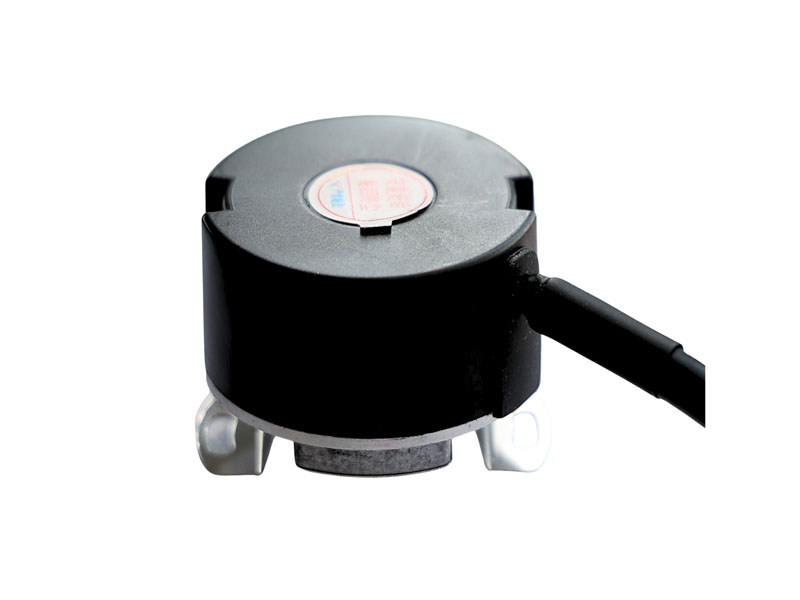

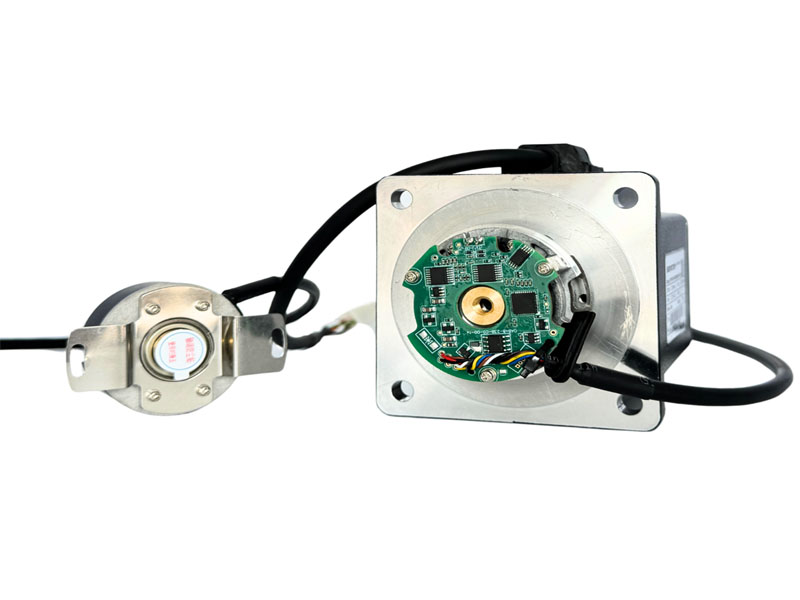

rz44 &アンプ;サーボモーター用軸受アブソリュートエンコーダrz48シリーズ 主にサーボ駆動の制御システムに使用されます。システムの正確な位置および速度制御ユニットに必要なフィードバック情報および補助信号を提供します。
最大23ビットのシングルターン分解能および16ビットのマルチターン分解能により、超高精度の絶対位置決めが可能です。

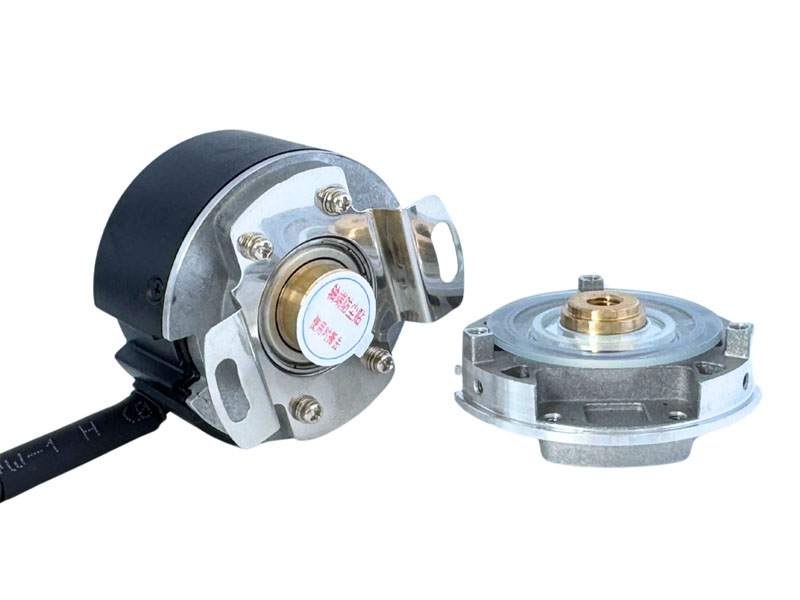

コーンシャフトを備えた堅牢なベアリング設計(テーパ1:10)により、機械的安定性と容易な取り付けが保証されます。
信頼性の高いrs485デジタルインターフェースは、最大2.5 mhzのボーレートで高速通信をサポートします。
広い動作温度範囲(-20°c ~ +105°c)と高い耐衝撃性・耐振動性により、厳しい産業環境に対応します。
コンパクトなサイズ(外径44mmおよび48mm)と複数の取り付けオプションにより、汎用性と互換性が向上します。
| 項目 | 記述 | QTY /箱 | 箱 /箱 | G.W | N.W | QTY /箱 | パッケージサイズ |
| RZ44 & RZ48 | rz44 &アンプ;サーボモーター用軸受アブソリュートエンコーダrz48シリーズ | 10pcs | 10boxes | / kg | / kg | 100pcs | 310×130×45 mm |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| 、 | インターフェース |
次元
(mm) |
解像度範囲 | 解像度カウンタ |
通信 周波数 |
仕事の温度は |
通信 周波数 |
動作速度 |
保護 構造 |
足跡3 d | Datasheet | サンプル |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
