uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流

  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流
  • uz4809 hs 48mm中空軸インクリメンタルエンコーダ、uvw転流

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

周波数制御製品

関連製品

[リード・タイム]迅速な工場発送:高効率のチャンネルフルフィルメント

uz4809-hs—uvw転流による48mm中空軸インクリメンタルエンコーダ

高信頼性、超保護産業インクリメンタルベアリングロータリエンコーダ。標準的なレガシーのための正確なプロのドロップイン交換機として設計されています玉川OIH48シリーズ、最適化された構造プロファイル、ライン歪みに対する高い耐性、および完璧な機械的サイジングアライメントを導入します。

[概要] uz4809-hs製品紹介&特長概要(高精度データシート)

6チャンネルのフィードバック(a / b / zおよびu / v / w転流トラック)を内蔵した、プレミアムな薄型化48mm中空軸光学式ロータリーエンコーダです。直接1:1の多摩川oih48互換性を実現するよう設計されており、32.8mmの厚さで軸方向の深さを節約しながら、優れた電磁耐性を実現します。

[核心]コアエンジニアリングブループリントの定義
シャシー封筒
簡単なこと48.0枚mm
径空間の保護
アキシアル厚さ
32.8% mm
極めて低いプロファイル
集積生んだ
簡単なこと9ミリ
H7で始まる高精細フィット

[特徴]制品の環境ロバスト化:

  • 保護され:高度な堅牢なシールは、周囲の埃、結露、および動的な温度変化からコンポーネントを保護します。

  • 高周波数応答:高速光センシングループは、最大周波数でのポジショニング遅延を防止します。

  • 高信頼性成分:厳しい製造設計チェックにより、強力なガントリやcnc分野での長い産業寿命の間、性能劣化がゼロであることが保証されます。

[核心]「ハード」対象能力

  • 解像度范囲:1000から5000 cpr制限(標準:1024 cpr)までカスタマイズ可能なパルス数。

  • 差動出力:完全なrs-422標準ラインドライバ信号(am26ls31チップ技術)。

  • カウント周波数:500 khzまでの高周波応答スレッショルドにより、トラッキングを制限します。

  • 営業温度:-20°c ~ +105°cの動作範囲で定格および認定を受けています。

  • 電圧入力:5 v単一dc電源(公差±5%)。

[青写真] uz4809-hs機械仕様&アンプ;寸法レイアウト

以下は物理的な境界を表す動的高忠実度寸法図ですepoch uz4809コンパクト中空軸エンコーダシリーズ。直接交換アライメントを確認するために、モータの端軸に取り付けチェックを行うことを強くお勧めします。

       [青写真]

【製品cad設計図を省略し、安全にご使用いただくため】

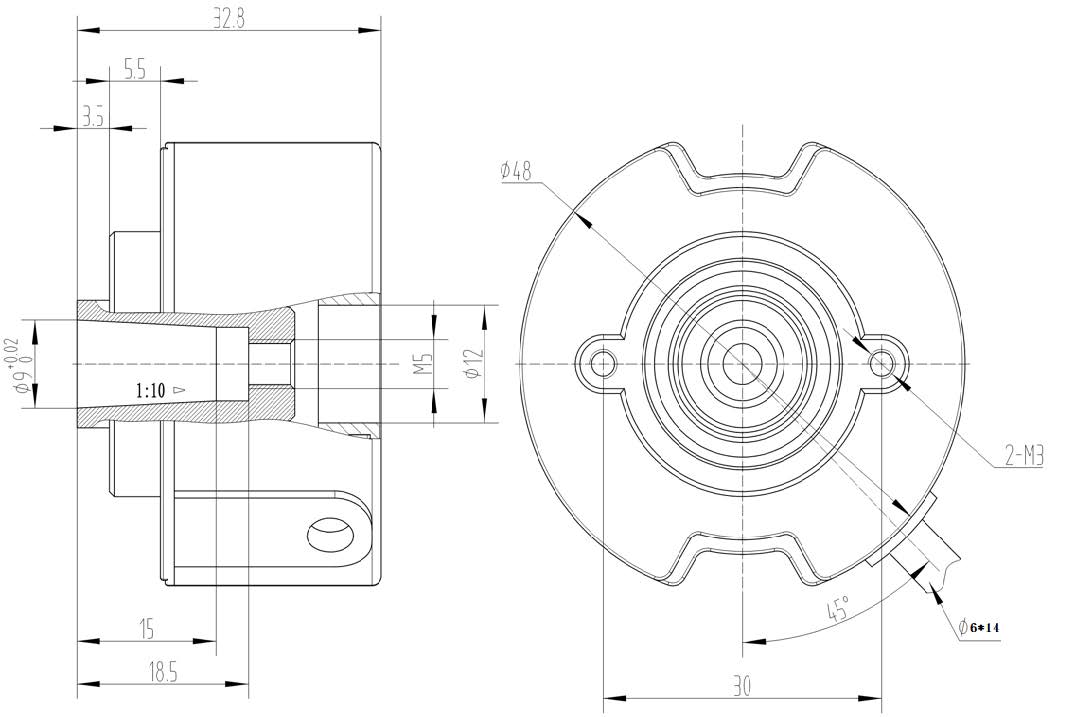

UZ4809 Mechanical Dimension Drawing

             厳格なwebサイトのセキュリティチェッカー(waf /ファイアウォール)とのパブリッシングの競合をゼロにするため、複雑なsvgブループリントタグは優雅に省略されています。
       標準さびき幾何学:外側のエンベロープケーシングは、日。48.0枚mm |アキシアル厚さ32.8 mm |クイル式dia袖必要がある9mm(接地h7高精度公差)。
[核心]検証された組立サイジング&アンプ;操作フィット:

  • 軸袖精密:ボアサイズは正確にフィットします簡単なこと9ミリ高精度グランドh7公差。

  • 葉ばね取り付けクリアランス:標準2点式との互換性が高いd40取り付けパターン(タイプc / clスプリングクリップ)と4点d55パターン(タイプdスプリングクリップ)。

  • アセンブリサイジング対称アライメント:対象のモータ軸の間隔制限とカップリングの詳細を確認し、スムーズな同心円回転を保証します。

  • 軸受■仕様:高剛性な深溝ボールベアリングを内蔵し、安定した二重動回転を長時間サポートします。

[電気] uz4809-hs保証電気&運用特性

仕様属性保証された技術基準(ts5212n / oih48調達アライメント)
モデルは家法画期UZ4809シリーズ
スリーブハブは公差をボア簡単なこと9mm(接地h7精密クリアランス基準)
ライン解像度(カスタムプログラム可能)1024 cpr(1000、1024、2000、2048、2500、最大5000 cpr制限)
バイアス電源dc入力単一+5 v入力dc &アンプ;plusmn;電圧5%規格(l5:ラインドライバ出力、5 v dc電源)
出力波形シグナリングrs-422差動相補チャネル(インクリメンタルa、b、z +転流u, v, wと逆相補信号)
統合出力ドライバチップセット高度なam26ls31 ic(優れたemi保護を備えた業界標準ラインドライバ)
High-Sensing周波数閾値最大500 khzの制限応答速度
操作エンベロープ外径簡単なこと48.0 mmシャーシ(一般的な48mmユニットよりも重要なクリアランスを節約)
環境労働境界-20°c ~ +105°cの動作温度範囲

[波形] uz4809-hs出力波形位相&アンプ;電気的アライメント

以下に示す標準的な機械的位相タイミング波形とアライメント式を確認してください。これらは、シームレスなサーボドライバ制御フィードバックに必要な安定したデジタル信号出力を表しています。

       [波形]

[互換性のため波形位相図を省略]

UZ4409 Encoder Output Phase

             デフォルトのタイミングの位相シーケンス:標準デジタル直交波出力。フェーズaは、スリーブのcw回転中にフェーズbをリードします(スリーブの取り付け端から見て)。       アクティブデューティサイクル比の制限:50% ±10%信号位相zゼロインデックス基準は、アクティブ中心(1 t信号幅周期)に整列されています。
[波形]認定された信号アライメント規則:

  • 回転方向書院造信号位相aは、エンコーダシャフトのスリーブ取り付け端から見て反時計回り(ccw)に回転すると位相bにつながります。

  • 直交サイクル幅公差:矩形波タイミングパルス幅x1、x2 = 0.25 t±0.1 t、ここでサイクル周期t = 360度÷ n (nを目標ラインパルス数)。

  • 指数パルス幅:高精度の基準位相zの標準幅は1 t±0.5 tで、アクティブ状態遷移全体にわたって完全に整列され、中央揃えされています。

[チップ] Non-Engineer調達する指导(者):これらの数式は、プレミアムなデジタルエンコーダの標準的な物理法則を表していますので、ご安心ください。位相a / bの直交信号は、回転と方向のトラック・フィードバックをシームレスに定義します。一方、位相zは、1回転あたりの特異な非常に正確なゼロ・インデックス・リファレンス・パルスを表します。これらの位相特性は、元のレガシーユニットと完全に一致し、コントローラの再校正やplcプログラムの調整を必要とせずに、直接ドロップイン電気交換を可能にします。

[取付] uz4809-hsリーフスプリングアクセサリー取り付けオプション

当社は、機械的なバックラッシュをゼロにし、多様なモータ筐体の境界に適応するためのプレミアムなエラストマープレートスプリングブラケットを提供しています。特定のサイジングクリアランスに一致する実装ブラケットバリアントを選択します。

       [取付][嵌合ブラケットの設計図は互換性のため省略]

UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-002A-40

葉ばねの機械的寸法図mp4409-002a-40(タイプc -取り付け穴d40)

UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-001A-55

葉ばねの機械的寸法図mp4409-001a-55 (dタイプ-取り付け穴d55)


UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-003A-40

葉ばねの機械寸法図mp4409-003a-40 (cl-mounting hole d40)

             標準的な高性能アンチバックエラストマーのフラットスプリングアクセサリーが付属しています:
       タイプcスプリングフィット:ピッチサークル直径d40中心配置。
       タイプdスプリングフィット:ピッチサークル直径d55中心配置。
アクセサリモデル基準取付孔ピッチ主な用途/クリアランス制限
MP4409-001の-55D型& mdash;ピッチd55大型のサーボフィードバックキャップの間隔マージンに最適です。大きな標準的な足跡に一致します
MP4409-002の-40Cタイプ& mdash;ピッチd40コンパクトな直径44mmモーターブラケットに最適な機械的アライメント準拠。
MP4409-003A-40タイプCL & mdash;ピッチd40低オーバーハングマイクロモーターの極端な空間制限のために設計されたカスタム薄型スプリングクリップ。

*取付上の注意:取付時のリーフスプリングの取り扱いには注意してください。モーターシャフトに取り付けられていない場合、パッケージコンポーネントは保護用の帯電防止ラップに包まれます。

[注文]構成指示は選択ガイド&配線定義

下記の公式カタログに掲載されている特別な11段階デコードマトリックスを使用して、電気配線とシャフトの公差に合ったカスタムモデル部品を指定してください。

U        Z        48        09        G        M        1024        P4        C        L5        G0.15m
1. シリーズ名          U & mdash;漸進的
2. 製品          Z & mdash;集積ベアリング
3. 外径32 x内径          48 & mdash;48外箱
4. 軸を直径          09 & mdash;9ミリの標準袖
5. ディスク芯材          G & mdash;光学ガラス板規格
6. 回路ループレイアウト          M & mdash;ぎゅうかじんとうびょう)デザイン
7. パルス解像度(心肺蘇生)          1024 & mdash;動的出力
8. チャネル電極          P4 & mdash;活跃する電極4
9. 騎馬葉春          C & mdash;二点ピッチ実装
10. 供給電圧          L5 & mdash;ラインドライバ出力、5 v dc電源オプション
11. ケーブル出力さびき          G0.15m & mdash;標準0.15mリード
符号列オプション/値詳細&アンプ;仕様の内訳
1. シリアル名Uインクリメンタルシリーズエンコーダの分類(標準インクリメンタルエンコーダタイプ)
2. 製品Z / ZLZ:内蔵された高温軸受を含む標準厚さのプロファイル
ZL:コンパクトなベアリングアセンブリを含む圧縮薄型/低背タイプ
3. 外径32 x内径48 44、35外側ハウジングの動的プロファイル制限(48mm / 44mm / 35mmオプション)
4. 袖穴Dia09 08 06スリーブボア寸法コード(sleeve bore dimensions code)09:9ミリ、08:空間は8ミリ06:仕様による6mmスペース)
5. センスディスクタイプマイラー、ガラスマイラー:ベースレベルの光学ポリエステルフィルムディスク;璃子:精密光学ガラススケールディスク標準
6. 回路状態M / S男:従来のレイアウト(従来の回路線)
S:ライン配置を省略(バス一体型高効率回路)
7. 解像度パルス1000 - 5000標準的な構成:1回転あたり1000、1024、2000、2048、2500、5000パルス
8. 減刑極点到達p2 p3 p4 p5モータ極ペアを表す対向電極番号(p2: 2 / p3: 3 / p4: 4 / p5: 5)
9. 葉春キャリッジC、D CLC:取付穴ピッチd40(タイプcピッチ)
D:取付穴ピッチd55(タイプdピッチ)
CL:低オーバーハングコンパクトカスタマイズ設計(clピッチタイプ)
10. 供給電圧L5入力電圧定格(+5 v標準動作制限、l5オプション)
11. ケーブル出力さびきG / G0.15m旅客:フラット出力ケーブル:G0.15m:標準工場長0.15メートルのフラットシールドアライメントケーブル

[配線]コンパクト接続ワイヤマトリックス(pdf完全複製)

当社のエンコーダは、2つの標準配線端子レイアウトプロトコルをサポートしています。以下の色行列に基づいてワイヤ回路図を標準化します。

[概略]オプションa:従来の回路レイアウト(14コアマトリックス方式)

(翻訳:nob takahashi / twitter)
端末タイプ1234567
信号線ABZ- (A-Bar)-B (B-Bar)-Z (Z-Bar)U
ケーブル色グリーン白い黄色Grn / activeWht / activeYel / activeブラウン
信号線VW-U (U-Bar)-V (V-Bar)-W (W-Bar)VccGND
ケーブル色グレーオレンジBrn / activeGry / activeOrg/Blk赤い黒

[概略]オプションb:ワイヤ保存レイアウトプロトコル(8コアマトリックス形式)

端末タイプ12345678
信号線ABZ- (A-Bar)-B (B-Bar)-Z (Z-Bar)VccGND
ケーブル色青いグリーン黄色ブルー/ activeGrn / activeYel / active赤い黒

[互換性]Cross-Compatibility &置換ガイド

主な機械的公差と電気的特性を直接下で比較し、シームレスな交換、ドロップイン等価適合性を確認します。

技術基準エポックuz4809コンパクトサーボシリーズ玉川oih48レガシースタンダード代替互換性Fit
シャシー外径簡単なこと筐体サイズ48.0 mm簡単なこと48.0枚mm標準OIH48外キャリッジ次元戦(48Ø)直接1:1取付。
アキシアル封筒奥行き~ 32.8% mmの厚さ40 mmまで7.2mm軸深さ(40mmに対して32.8mm)を節約し、換気エンベロープスペースを最適化します。
最大追跡周波数最大500 khzの制限応答速度200 kHz程度高速サーボドライブ用の500 khzの高速電気帯域幅制限。
配線信号統合完全に統合された補完チャネル普通6-Channel基準優れたrs-422差動ノイズ耐性を備えたシームレスな電気コネクタ内蔵。
[失権]商標&互換性のあるソーシング免責事項:

  1. すべてのオリジナルのメーカー商標、コーポレートブランド、商号、および独自の製品設計コード(など「TAMAGAWA" ~, 「OIH48" ~, 「TS5212" ~、「TS5212N" ~この相互参照マトリックス、技術データシート、比較表を通して参照されている商標は、それぞれの商標登録者の独占的な財産です。これらの材料に含まれているのは、寸法適合、機械的取り付け比較、および同等の電気的相互運用性の基準のためです。

  2. 画期完全に独立したプレミアムな産業用フィードバックセンサーとロータリーエンコーダメーカーです。エポックは、完全にゼロ資産提携を維持します,ライセンスされたパートナーシップ,正規流通代理店,企業の代表,またはここに名前の元のブランドの所有者のいずれかとの相互承認の取り決め。

  3. 機器の修理、モータの改造、制御の改造にエポック代替を適用する前に、テクニカルスーパーバイザーと統合の専門家が独自に検証することを強くお勧めします正確なハウジング取り付け深さ、シャフトスリーブ内径寸法公差、プログラムされたパルス毎回転(cpr)分解能、段階的な電磁波パターン、および電源電圧範囲過酷な産業環境で安全かつ完全な動作互換性を保証します。

[ソ指数]クエリ& B2B (insourcing =示すインターチェンジCross-Compatibilityガイド

1次カタログカテゴリの定義:        48 UZ4809-HS | UZ4809エンコーダ|クイル式エンコーダ
検証されたエンジニアリングモディファイア&アンプ;分類器:        6-channelエンコーダ|クイル式エンコーダUVWと|サーボ48
正確な交換可能なoem部品番号が交差しました:        玉川OIH48-5000替代| OIH48化

[FAQ]技術faq (featureスニペットの置き換えの概要)

についての頻繁な質問を探索しますepoch uz4809コンパクト中空軸エンコーダ置換アライメントを理解するためのシリーズ:

[Q:]エポックuz4809-hsが玉川oih48互換の代替品として理想的な理由は何ですか?
エポックuz4809-hsは、標準的なoih48エンコーダの機械的および電気的な直接的な代替品として設計されています。標準の48mmアウターブラケットアライメントをサポートし、フル6チャンネル信号(a、b、z、およびu、v、w転流フェーズ)を提供して、高性能ブラシレスac / dcサーボフィードバックモータエンクロージャを駆動します。
[Q:]uz4809エンコーダはインクリメンタルパルスとuvw整流トラックの両方を提供しますか?
はい。uz4809-hsは汎用性の高い6チャンネル・エンコーダで、u、v、wの転流信号とともに高忠実度のインクリメンタル・チャンネル(a、b、zおよびその逆相補対)を供給し、2次極位置のアライメントを行います。最新のサーボループおよびロボットジョイントドライブに完全に適合しています。
[Q:]uz4809中空軸配置の物理的なサイズの利点は何ですか?
従来の48mmエンコーダでは、40mmの軸方向エンクロージャ深さが必要でしたが、uz4809-hsの間引きレイアウトはわずか32.8mmです。この48mm中空軸エンコーダは、軸方向フットプリントを7.2mm圧縮し、モータキャビネット内部の換気を劇的に最適化し、機械的慣性を低減します。
[Q:]ダイレクト注文の堅牢な接続整合性と迅速な配信を確保するために、エポックはどのようにしていますか?
uz4809-hsは、低描画+5 v標準動作構成とヘビーデューティシールド付きフラットケーブルを同梱しています。当社の優先的な工場サプライチェーンにより、カスタム機械式スリーブボーリング(8mm、9mm、10mm、または12mm)は、迅速なリードタイムで完全に製造され、ストレステストが行われ、予期せぬ生産ラインの停止を防止します。
btobダイレクト工場rfqソーシング

カスタマイズされた調達の見積もりをすぐに受け取ります

特殊なパルス分解能、標準ではないスリーブボアサイズ(グランドからh7までの制限)、または一括注文契約の見積もりが必要ですか?迅速な発送の詳細については、弊社営業所に直接お問い合わせください。

または、発送ラインから営業担当に連絡してください。liya@epoch-electronic.com。必要な解像度のcpr、軸穴、年間推定量を含めてください。
法的免責事項&商標帰属:玉川®とOIH48は(株登录商标名玉川清輝されて株式会社(多摩川精工株式会社)も各自のメーカーだ。このドキュメントで使用されているすべてのメーカー名、シンボル、シリーズ、および説明は、名目上の相互互換性のインデクシング、相互参照、および市場アプリケーションの識別のみを目的としています。エポックと任意のオリジナル機器メーカー(oem)との間に、黙示的な提携、承認、スポンサーシップ、または工場の承認はありません。エポックが提供するすべての市販同等品は、独立した仕様とiso品質基準の認証を受けて製造され、高品質な物理的および電気的機能の代替品として提供されます。
