特徴

25 ~ 5500 mmの幅広いストローク範囲と、カスタマイズ可能な長さで、多様な産業用測定ニーズに対応します。

0.05%フルスケール非直線性を備えた高精度とセンサの分解能と一致する再現性により、正確で信頼性の高い結果が保証されます。

迅速な更新時間:1 ms(4線式システム)または100 ms(2線式システム)は、リアルタイムの位置フィードバックを提供します。

堅牢なip67保護、- 40°c ~ +75°cの動作温度、304 l /316 lステンレス鋼構造は、過酷な環境での耐久性を保証します。

柔軟なアナログ出力(4 - 20 ma、0 - 20 ma、0 - 10 v、0 - 5 v)を備えた非接触、摩耗のないリニア測定と、ストレートケーブルや航空用ソケットなどの複数の接続オプションがあります。

技術特性

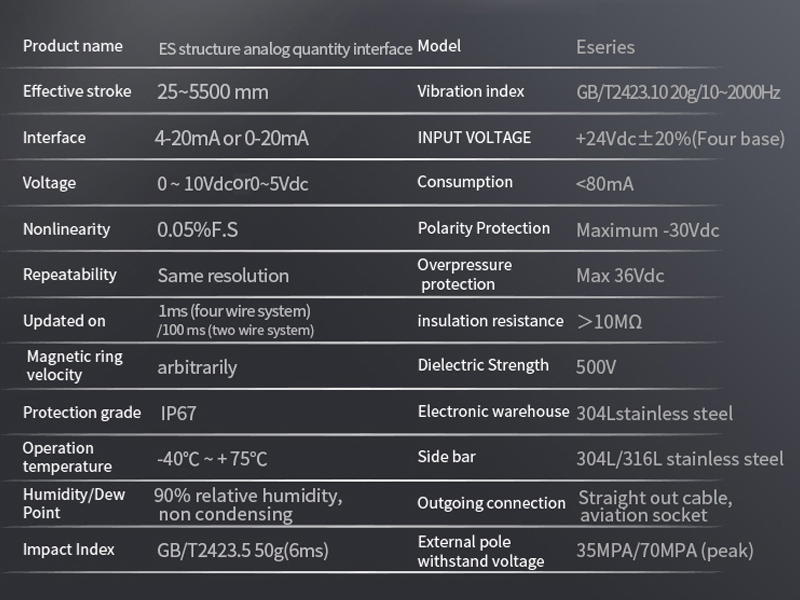

商品名	esシリーズ磁歪変位センサ	モデル	ES Seris
測定範囲	25-5500 mm	振動指数	GB / T2423.10 20 g / 10 ~ 2000Hz
インターフェース	4-20mAまたは0-20mA	入力電圧	+ 24Vdc±20%(4基地)
電圧	0 ~ 10Vdcまたは0 ~ 5Vdc	消費	< 80mA
特性が	0.05% F.S	極性保護	最大-30Vdc
再现性	同じ解像度	Overpressure保護	マックス36Vdc
日更新	lms(4線式) /100 ms(2線式)	绝縁抵抗	> 1000万Ω
磁気指輪速度	勝手に	誘電体力	500V
保護等級	IP67	電子倉庫	304Lstainless鉄鋼
動作温度	.°C ~ + 75°C−	側バー	304 l / 316 lステンレス鋼
温度湿度/読み取り	相対湿度90%結露しません	出射接続	ストレートケーブル、航空ソケット
影響指数	GB / T2423.5 50グラム(6ms)	外部ポールとスタンド電圧	35 mpa / 70 mpa(ピーク)

構造形

ES Series Magnetostrictive Displacement Sensor Structural Shape

配線とピン定義

ES Series Magnetostrictive Displacement Sensor Wiring and Pin Definition

esシリーズ磁歪変位センサ-製品パラメータ

入力
測定データ		位置磁石指輪
ランレングス		25~3500 mm、その他のニーズに応じてカスタマイズできます
出力
現在		4 ~ 20 ma、又は0 ~ 20 ma (min /最大負荷0/500Ω)
電圧		0 ~ 10Vdcまたは0 ~ 5Vdc(最小負荷resistanc≥10 kΩ)
解像度		±0.01mm、16ビットda、4線式システム電流 ±0.1mm、16ビットda、4線式システム電圧 ±0.1mm、12ビットda、2線式システム電流
特性が		0.05% F.S
再现性		同じ解像度
更新された		2線式システム100 ms 4線式1ms(範囲≤1m), 2ms(1m<範囲≤2m), 3ms(範囲>2m)
温度係数		< 50ppm /℃
動作条件
磁石速度		任意
保護クラス		IP67
作動温度		40℃~ + 75℃
温度湿度/読み取り		湿度90%、結露なし
ショック指数		GB / T2423.5 50グラム(6ms)
振動指数		GB / T2423.10グラム/ 10 ~ 2000Hz
EMCテスト		gb / t 17626.2静電放電の妨害度、グレード3、クラスa 無線周波数電磁界、グレード3、クラスaのgb / t 17626.3放射線妨害度 gb / t 17626.4電気高速過渡列車の耐干渉度、グレード3、クラスb gb / t 17626.6は、無線周波数フィールド、等級2、クラスaによって誘発される外乱度を行った gb / t 17626.8電力周波数磁界耐性、グレード3、クラスa CE认证を取得

電気接続		建設資料
入力電圧	+ 24Vdc電源 (-20% ~ + 20%): 4-wireシステム + 24/12Vdc電源 (-20% ~ + 20%): 2-wireシステム	電子コンパートメント	304Lstainless鉄鋼
消費電力	< 80mA	標尺	304 l / 316 lステンレス鋼
極性保護	最大-30Vdc	タイヤ圧力	35 mpa(連続)/70 mpa(ピーク) 測定レバー直径φ10
過電圧保護	最大36Vdc	インストール	任意の方向、スレッドインストール (糸規格は任意である)
绝縁抵抗	> 1000万Ω	位置磁石	様々な指輪磁石
绝縁の强さ	500V	出射モード	ケーブルアウトレットまたはコネクタ(m12コネクタ)

esシリーズ磁歪変位センサ-一般的なオプション

ES Series Magnetostrictive Displacement Sensor-Common Options

注文情報

ES Analog Output-Selection Guide

包装情報

項目

記述

リール/トレイ

Pcs/ローラ

G.W

N.W

QTY/箱

パッケージサイズ

ESアナログSeris

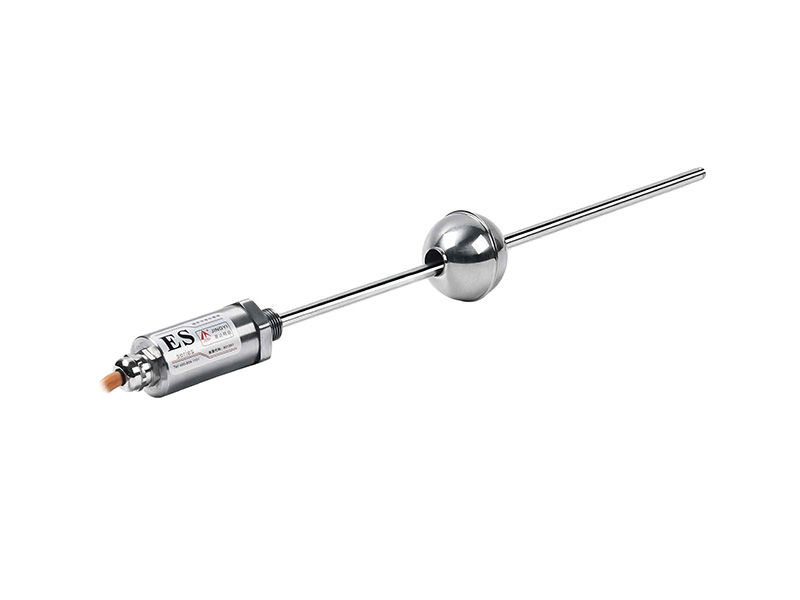

esシリーズ磁歪変位センサ

脳卒中25-5500 mm

特性が0.05% FS

非接触

IP67

-kgs

-pcs

mm-

今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。

すべてシフトセンサ

モデル

有効脳卒中

インターフェース

電圧

特性が

再现性

日更新

保護等級

動作
温度 (℃)

材料

ショック|圧力

Datasheet

サンプル

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
