家 / 製品 / センサ製品 / Magnetostrictiveシフトセンサ

ej serisアナログ出力変位センサ

  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ
  • ej serisアナログ出力変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

周波数制御製品

関連製品

特徴

 頑丈で完全に密閉された設計

非摩耗、非接触測定法

低消費電力設計により、システムの発熱を効果的に低減します

過酷な環境に適応し、ip68保護等級

絶対位置出力、停電の影響を受けません

アナログ、ssi、modbusなど、複数のインタフェースが利用可能です

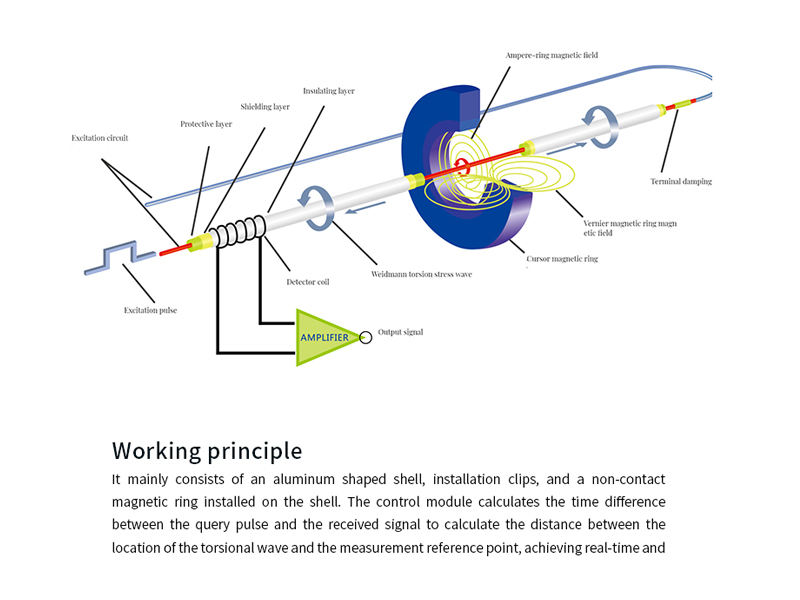

非接触デザイン


・ 磁気リングと測定ロッドは、摩耗フリーを確保し、物理的な接触なしで動作します

ノイズフリーの測定により、製品ロスを低減し、センサの耐用年数を大幅に延長します。

分の1エーカー回路

・ 内部エレクトロニクスはモジュール設計を採用しているため、信頼性が向上し、簡素化されています

 整備不良や格上げ。

ステンレス製の測定棒

・ 304ステンレス製の測定棒は、優れた互換性を提供します。

精密溶接、耐圧、防塵、

耐汚れ性、産業環境の広い範囲に適しています。

适応能力が强いとおもい

・ センサは、極端な温度などの過酷な条件で確実に機能するように設計されています。

高湿度、振動、衝撃、腐食、ほこり。

専用ソフトウェア構成

・ エンジニアは、オンサイトプログラミングとパラメータにusbコンバータを使用できます

電子コンパートメントを開かずに調整。制品は事前に

必要に応じて簡単にカスタマイズできます。

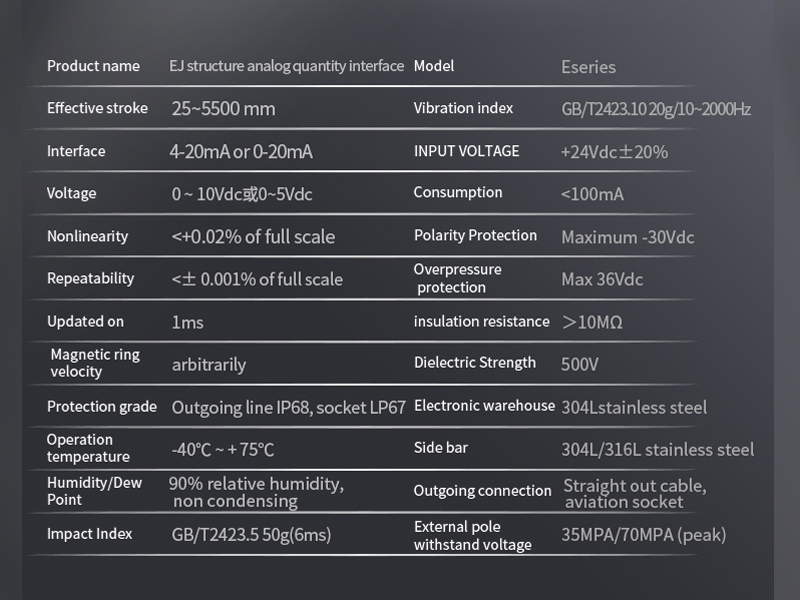

技術特性


商品名

怖い アナログ出力変位センサ

モデル

EJ Seris

有効脳卒中

25 ~ 5500 mm

振動指数

GB / T2423.10 20 g / 10 ~ 2000Hz

インターフェース

4-20mAまたは0-20mA

入力電圧

+ 24Vdc±20%

電圧

0~ 10 vdcまたは0~5 vdc

消費

< 100mA

特性が

<フルスケールの±0.02%

極性保護

最大-30Vdc

再现性

<フルスケールの±0.001%

Overpressure保護

マックス36Vdc

日更新

1 ms

绝縁抵抗

> 1000万Ω

磁気指輪速度勝手に

誘電体力

500V

保護等級

阳気で社交的な線IP68

ソケットLP67

電子倉庫

304Lステンレス

動作温度

.°C ~ + 75°C−

側バー

304L / 316Lステンレス

温度湿度/読み取り

相対湿度90%結露しません

出射接続

ストレートケーブル、航空ソケット

影響指数

GB / T2423.5 50グラム(6ms)

外部ポールとスタンド電圧

烏帽子35MPA / 70MPA (

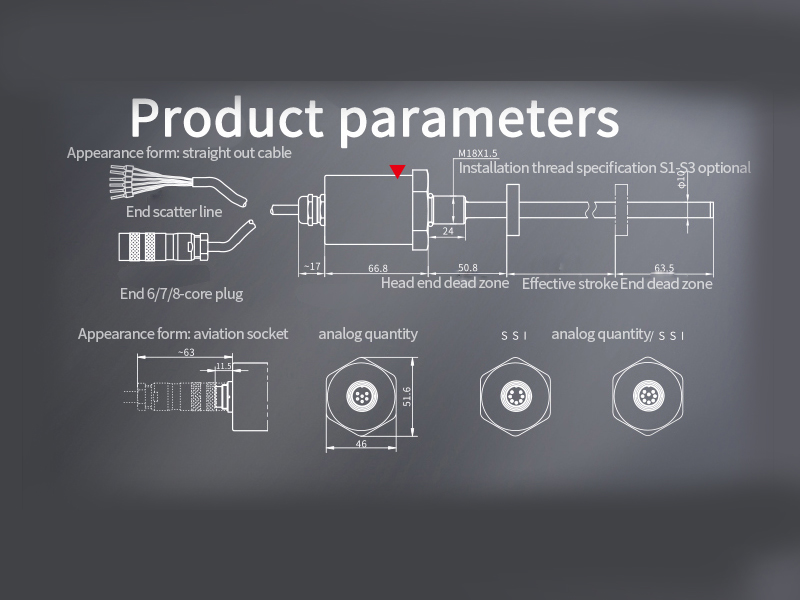

構造形


EJ Analog Output Displacement Sensor Dimensions of cable outlet


EJ Analog Output Displacement Sensor Dimensions of connector outlet


 配線 と ピン 定義

Wiring and pin definition


EJアナログ出力-Product パラメータ




  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm(カスタムに応じてカスタマイズ' s必要)

  • Output

現在4 ~ 20 ma、又は0 ~ 20 ma (min /最大負荷0/500Ω)
電圧5 ~ 5Vdc、又は10 ~ 10Vdc(最小負荷抵抗器≥は10 kΩ)
解像度16ビットD / Aで最低5μm
特性が<±0.02%だった韓国の本格的で最低±50 mμm
再现性<フルスケールの±0.001%または分解能と同じです
更新された1ms(範囲≤1m), 2ms(1m<範囲≤2m), 3ms(2m<範囲≤3m)

  • 動作条件

磁石指輪速度任意
保護クラスケーブルのコンセントモードip68;ソケットモードIP67
作動温度40℃~ + 75℃
温度湿度/読み取り湿度90%、結露なし
影響インジケータGB / T2423.5 50グラム(6ms)
振動指数GB / T2423.10グラム/ 10 ~ 2000Hz
EMCテスト

gb / t 17626.2静電放電の妨害度、グレード3、クラスa

gb / t 17626.3無線周波数電磁界の放射線耐性、グレード3、クラスa

gb / t 17626.4電気高速過渡耐性、グレード3、クラスb

gb / t 17626.6無線周波数フィールド誘導伝導外乱免疫、グレード2、クラスa

gb / t 17626.8電力周波数磁界耐性、グレード3、クラスa

CE认证を取得




  • 電気接続


  • 建設資料

入力電圧20% + 24Vdc±0 /±12Vdc±20%

電子コンパートメント

304Lstainless鉄鋼
消費電力< 100mA標尺304 l / 316 lステンレス鋼
極性保護最大-30Vdc

タイヤ圧力

35 mpa(連続)/70 mpa(ピーク)
測定 レバー直径φ10
過電圧保護最大36Vdcインストール

任意の方向、取り付けねじフォーム

(行指定は任意)

绝縁抵抗> 1000万Ω位置磁石様々な指輪磁石
绝縁の强さ500V出射モード

ケーブルアウトレットまたはコネクタ(m16コネクタ)






ejアナログ出力—共通オプション


EJ Analog Output-Common Options



注文情報

注文情報




EJ Analog Output-Selection Guide






包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
EJ Seris

ejアナログ出力の変位r


25-5500mm範囲

16ビット解像度

非接触絶対位置

IP68








-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
