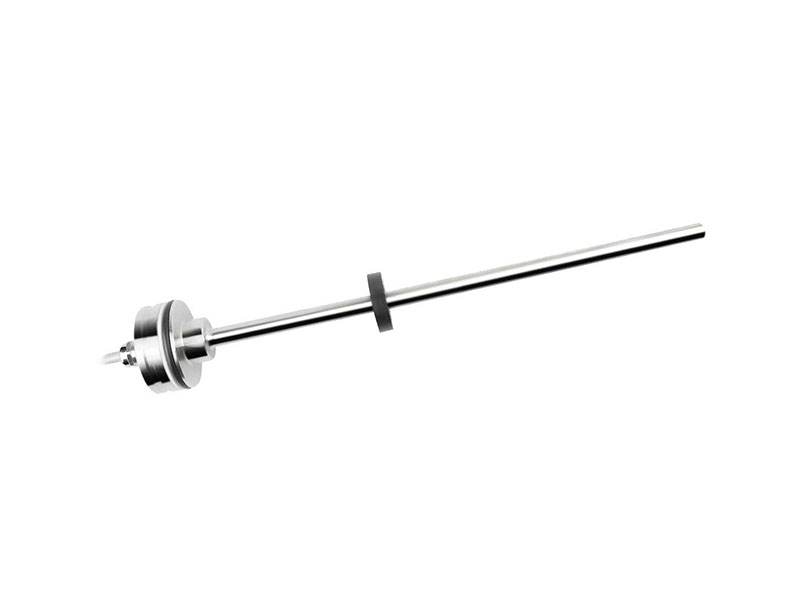

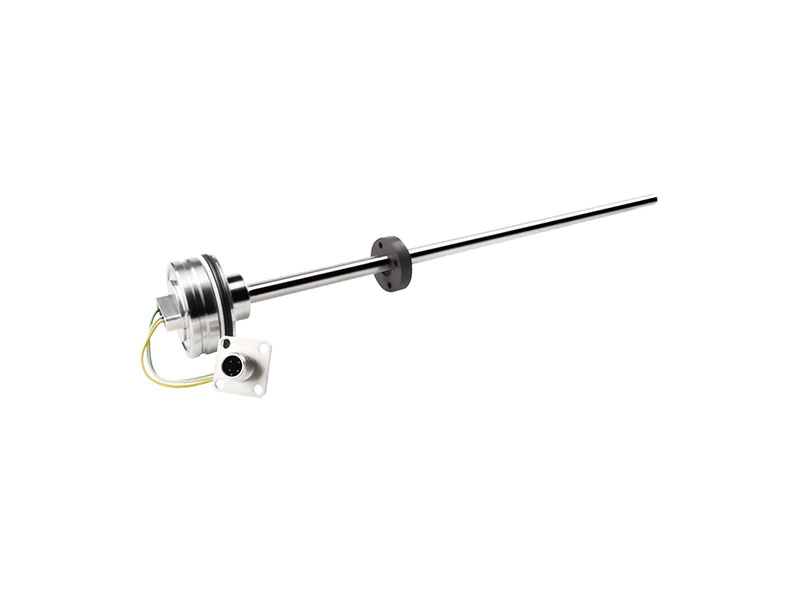

特徴

特に建設機械用に設計されており、過酷な環境でも高い振動と耐衝撃性を発揮します。

ip67保護等級の非接触アブソリュートリニア測定により、過酷な条件下でも長寿命で信頼性の高い性能を発揮します。

複数の出力モードと柔軟なアセンブリオプションにより、さまざまな油圧シリンダサイズと取り付け構成に適しています。

低消費電力と堅牢な304 lステンレス鋼構造は、システムの加熱を低減し、耐久性を向上させます。

正確なアナログ出力(電流/電圧)で、2 msの高速更新時間と高精度により、リアルタイムで信頼性の高い位置フィードバックを実現します。


技術特性


構造形


ケーブル出口外形寸法(fastening mode dm)

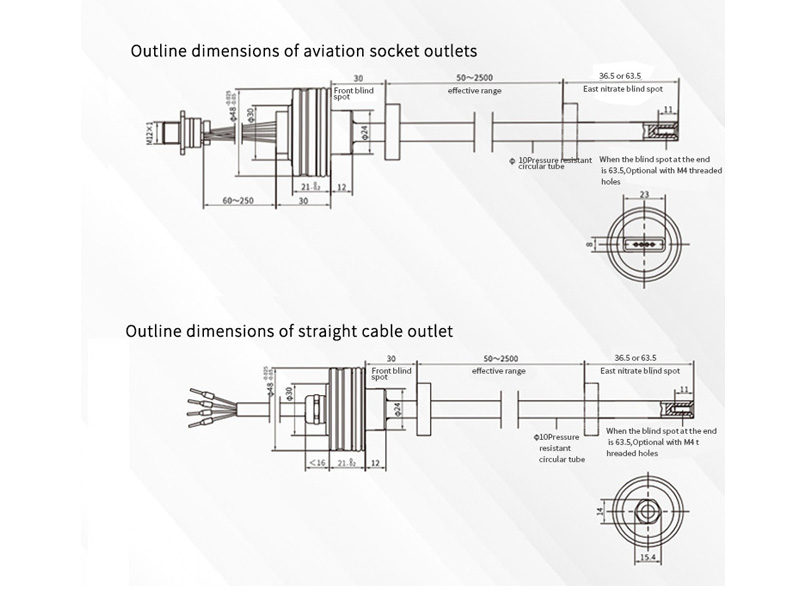

MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening mode DM)


ケーブル出口外形寸法(締付方法qm)


MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening method QM)


頭non-usable領域


MH Series Magnetostrictive Displacement Sensors Head non-usable area


組み立てモード


Assembly mode Example


組み立て方法は、油圧シリンダーの設計によって異なります。一般的に使用される組み立て方法は、ロッドエンドから組み立てることです

油圧シリンダの、または油圧シリンダのシリンダヘッド端からアセンブリする。両方の組み立て方法では、oリングと補助

エアシールにはガスケットを使用します。


注:



1.位置磁石はステルロッドに接触してはならない。

2.ピストンロッドの掘削深さ≥e + z +3mm;

3.ピストンロッド穴径

Pressure-resistant レバー: ∅10

絞り大きさ: ≥∅13


4.使用中は使用圧力を超えないでください。


note

Assembly mode Example2


モデル

B

最小直径

油圧シリンダー

D

最小直径

H

深さ

d

最小直径

h

深さ

対北事業52

48H8(糸)

48G7(溶接)

+ 0。2

21

> 32.5 > 40> 15


送信モードケーブル出口(dm)の組立寸法

Assembly dimensions of outgoing mode-cable outlet (DM)


出力モードケーブル出口(qm)のアセンブリ寸法

Assembly dimensions of outgoing mode-cable outlet (QM)


電気接続

MH Series Magnetostrictive Displacement Sensors Electrical connections

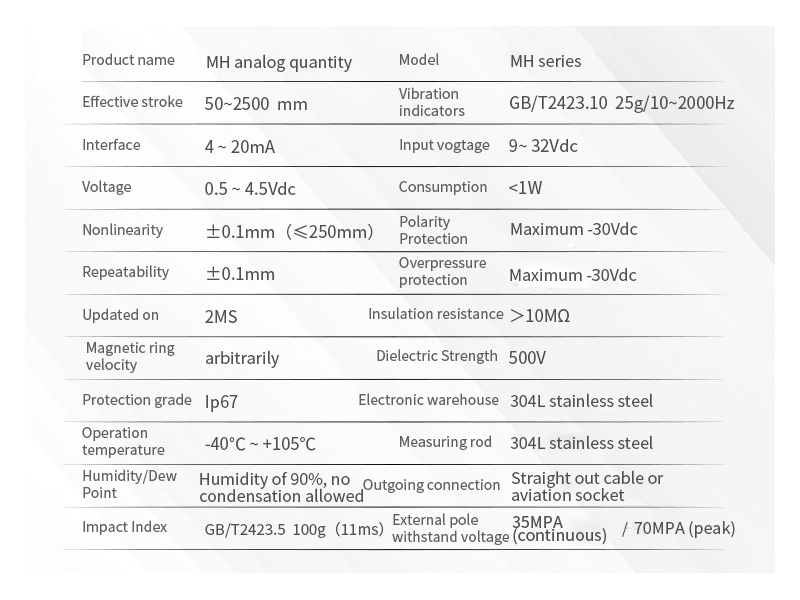

アナログ磁気歪型変位センサ-製品パラメータ


  • 入力

測定データ位置(遊標尺,磁石)
ランレングス50 ~ 2500 mm
  • 出力

現在4 ~ 20 ma(負荷抵抗≤250Ω)
インターフェースModbus RTUプロトコル
電圧0.5 ~ 4.5Vdc、又は0.25 ~ 4.75Vdc(負荷抵抗≥10 kΩ)
解像度

±0.1 mm(範囲< 500ミリ

範囲÷4096(範囲→500ミリ)


特性が±0.1 mm (250 mm≤)または0.04%F.S(>最大250)
反復精度±0.1 mm
更新された2 ms
  • 動作条件

磁石速度任意
保護等級IP67
作動温度.℃~ + 1 105℃
温度湿度/読み取り湿度90%、結露なし

温度ドリフト

係数

< ppm /℃
ショック指数GB / T2423.5 100 g (11ms)
振動指数GB / T2423.10女性は25 g / 10 ~ 2000Hz
EMCテスト

gb / t 17626.2静電放電干渉防止、グレード3、クラスa

gb / t 17626.3無線周波数電磁界放射妨害、グレード3、クラスa

gb / t 17626.4電気高速過渡パルスグループ反干渉、グレード3、クラスb

gb / t 17626.5サージ(衝撃)抗干渉、グレード3、クラスb

gb / t 17626.6無線周波数フィールド誘導伝導外乱妨害、グレード3、クラスa

gb / t 17626.8電力周波数磁界干渉防止、グレード4、クラスa




  • 電気接続


  • 建設資料

入力電圧9 ~ 32Vdc

電子コンパートメント

304Lstainless鉄鋼
消費電力< w標尺304Lステンレス
極性保護最大-30Vdc

営業

圧力年生

定格圧力pn:最大圧力35 mpa

pmax:直径10mmのステルロッド用45 mpa

過電圧保護最大36Vdc集会

どの方向

绝縁抵抗> 1000万Ω位置磁石様々な指輪磁石
绝縁の强さ500V

出射モードケーブルの出口またはコネクタ



注文情報

注文情報



Selection Guide-Analog Output







包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
アナログモン Seris

アナログモン Seris 変位センサ


脳卒中25-2500 mm

営業温度-40℃~ +105℃

反復±0.1 mm(範囲< 500ミリ

IP67







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃)
材料 ショック|圧力 Datasheet サンプル
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System,ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms,depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz( range ≤1m)500Hz(1m< range ≤2m) 250Hz(2m< range ≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc(min load resistance ≥10K) <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g,10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
