カスタマイズされたパワーモジュール:お客様独自のニーズに合わせた精密なソリューション。
あなたのプロジェクトについて話し合うために今日私達に連絡してください!

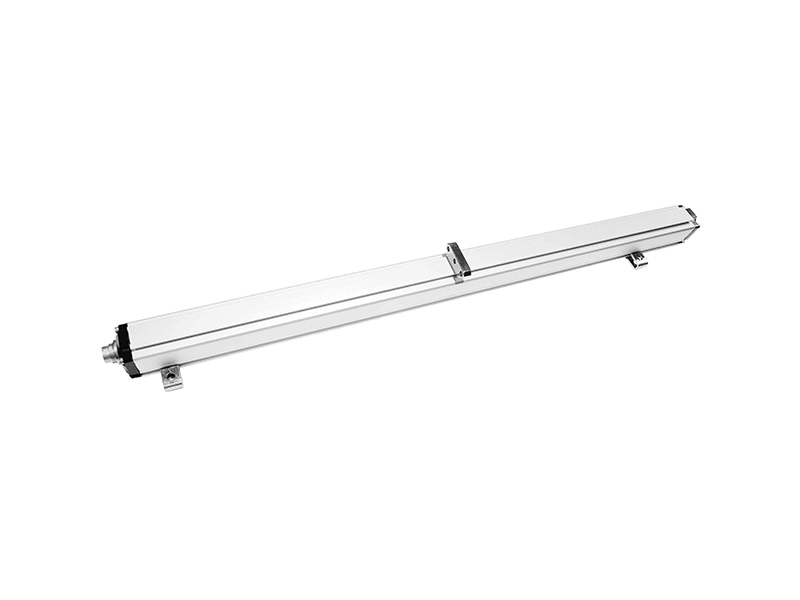

25 ~ 2500 mmの広いストローク範囲と、カスタマイズ可能な長さで、多様な測定ニーズに対応します。
16ビットd / a変換による超高精度、<0.02%フルスケール非直線性、および<±0.005%フルスケール再現性により、正確で信頼性の高い結果が保証されます。
1 msの高速更新時間(範囲≤1mの場合)により、動的アプリケーション向けにリアルタイムの位置フィードバックを提供します。
堅牢なip65保護、- 40°c ~ +85°cの動作温度、および強い衝撃/振動耐性により、過酷な産業環境での性能を保証します。
アナログ出力(4 ~ 20 maまたは0 ~ 10 v /0 ~ 5 v)による非接触の絶対リニア測定と、アルミニウムプロファイルと可動式クランプによる柔軟な取り付けが可能です。

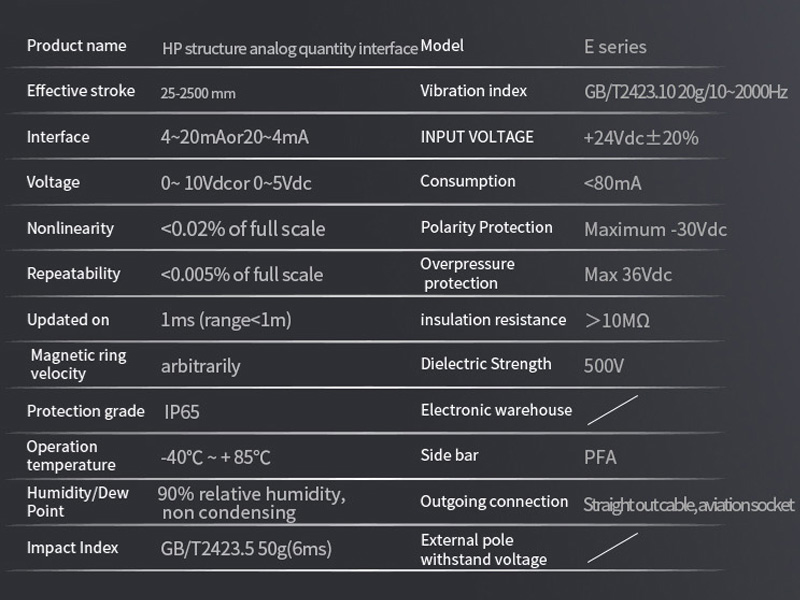

| 商品名 | hpアナログ出力変位センサー | モデル | HP Seris |
測定範囲 | 25-2500 mm | 振動指数 | GB / T2423.10 20 g / 10 ~ 2000Hz |
インターフェース | 4-20mAまたは20-4mA | 入力電圧 | + 24Vdc±20% |
電圧 | 0 ~ 10Vdcまたは0 ~ 5Vdc | 消費 | < 80mA |
特性が | <フルスケールの0.02% | 極性保護 | 最大-30Vdc |
再现性 | <フルスケールの0.005% | Overpressure保護 | マックス36Vdc |
日更新 | lms (範囲<lm) | 绝縁抵抗 | > 1000万Ω |
| 磁気指輪速度 | 勝手に | 誘電体力 | 500V |
| 保護等級 | IP65 | 電子倉庫 | / |
| 動作温度 | .°C ~ + 85°C | 側バー | PFA |
温度湿度/読み取り | 相対湿度90%結露しません | 出射接続 | ストレートコンセントケーブル、航空ソケット |
影響指数 | GB / T2423.5 50グラム(6ms) | 外部ポールとスタンド電圧 | / |

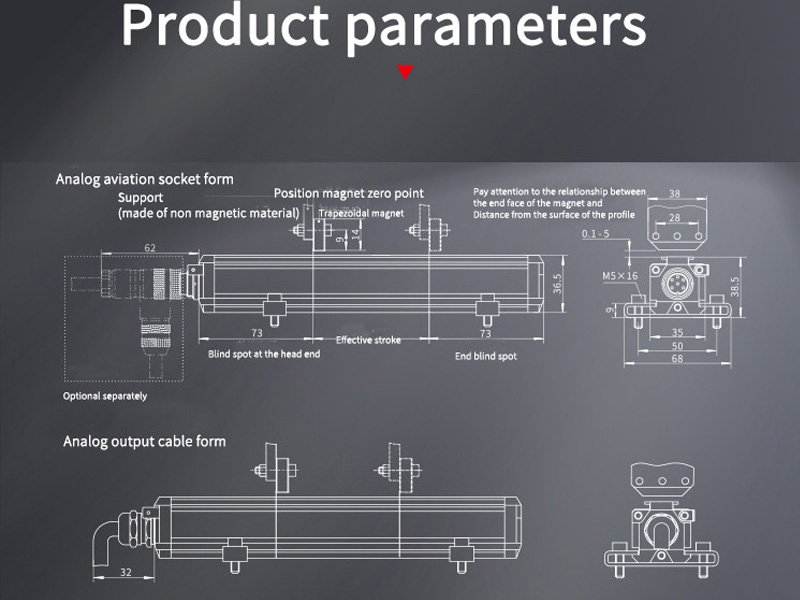

構造形
配線とピン定義
hpアナログ出力変位センサ-製品パラメータ
| ||||
| 測定データ | 位置磁石指輪 | |||
| ランレングス | 50~2500 mm(お客様に合わせてカスタマイズ' s必要) | |||
| ||||
| 現在 | 4 ~ 20 ma、又は20 ~ある(min /最大負荷0/500Ω) | |||
| 電圧 | 0 ~ 10Vdcまたは0 ~ 5Vdc(最小負荷抵抗器≥は10 kΩ) | |||
| 解像度 | 16ビットのD / Aまたは0.0015%は本格的(最小5μm) | |||
| 特性が | <フルスケールの0.02% | |||
| 再现性 | <フルスケールの±0.005% | |||
| 更新された | 1 ms(100万範囲≤) 2 ms (1m<範囲≤2 m)、 3 ms (2m<範囲≤3 m) | |||
| ヒステリシス | <、10μm | |||
| ||||
| 磁石速度 | 任意 | |||
| 保護クラス | IP65 | |||
| 作動温度 | 40℃~ + 85℃ | |||
| 温度湿度/読み取り | 湿度90%、結露なし | |||
| 温度係数 | < ppm /℃ | |||
| ショック指数 | GB / T2423.5 50グラム(6ms) | |||
| 振動指数 | GB / T2423.10 20 g / 10 ~ 2000Hz | |||
| EMCテスト | gb / t 17626.2静電放電の妨害度、グレード3、クラスa 無線周波数電磁界、グレード3、クラスaのgb / t 17626.3放射線妨害度 gb / t 17626.4電気高速過渡列車の妨害度、グレード3、クラスa gb / t 17626.6 rf電界誘導伝導外乱耐性、グレード2、クラスa gb / t 17626.8電力周波数磁界耐性、グレード3、クラスa CE认证を取得 | |||
|
| |||
| 入力電圧 | + 24Vdc±20% | 標尺 | アルミニウムプロファイル | |
| 消費電力 | < 80mA | インストール | 可動式取付クランプ | |
| 極性保護 | 最大-30Vdc | 位置磁石 | スライダー磁石、台形磁石 | |
| 過電圧保護 | 最大36Vdc | 出射モード | ケーブルの出口またはコネクタ | |
| 绝縁抵抗 | > 1000万Ω | |||
| 绝縁の强さ | 500V | |||
hpアナログ出力変位センサ-一般的なオプション
| 項目 | 記述 | リール/トレイ | Pcs/ローラ | G.W | N.W | QTY/箱 | パッケージサイズ |
| HPアナログSeris | 磁気センサ-磁気センサの一種 50-2500 mm 脳卒中 超高精度:16ビットd / a、<、0.02% fs非直線性、<、±0.005% fs再現性。 非接触 IP65 | -kgs | -kgs | -pcs | mm- |
今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。
| モデル | 有効脳卒中 | インターフェース | 電圧 | 特性が | 再现性 | 日更新 | 保護等級 |
動作 温度 (℃) |
材料 | ショック|圧力 | Datasheet | サンプル |
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak |  |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
