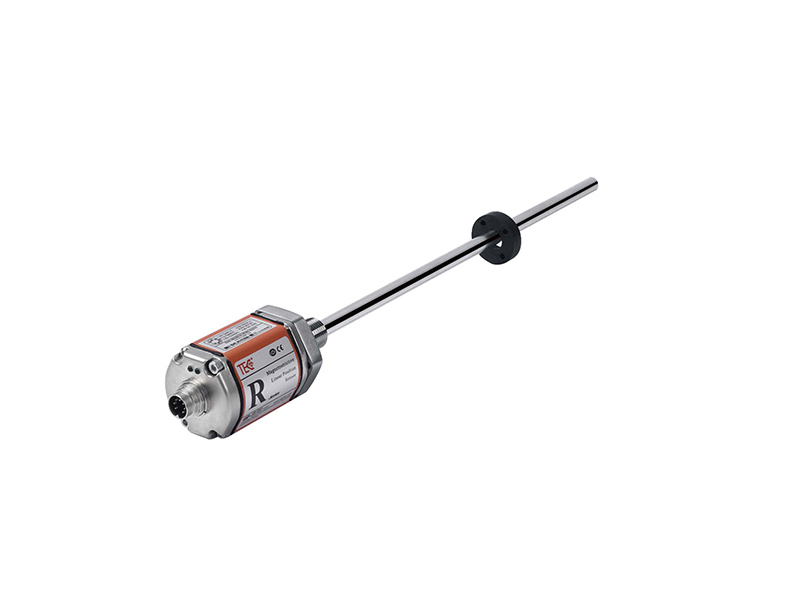

rh (p) ssi出力磁歪変位センサ

  • rh (p) ssi出力磁歪変位センサ
  • rh (p) ssi出力磁歪変位センサ
  • rh (p) ssi出力磁歪変位センサ
  • rh (p) ssi出力磁歪変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

関連製品

特徴

非接触で摩耗のない磁歪技術により、絶対リニア位置測定と長寿命を実現します。

直接ssi出力(24/25/26ビット、バイナリまたはグレイコード)により、高速でリアルタイムのデジタル通信が可能になり、plcやコントローラとのシームレスな統合が可能になります。

超精密選択可能な決議案と0.1 µm特性が本格的に0.01%未満と再现性を本格内、安保(最小±1 µm)。

稜稜たるIP67 (RH)とIP65 (RP)保護耐圧性能を304ステンレスレバー、及び35 メガパスカル連続劣悪な環境の食卓に上る。

led診断、usbを介したフィールドプログラム可能、および複数の取り付け/スレッドオプションにより、設置、監視、保守が簡素化されます。


rh (p) ssi出力磁歪変位センサ-製品パラメータ


  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を1




  • 出力

  • 動作条件

インターフェースssi同期シリアルインタフェース磁石速度任意
データフォーマット

二進数やグレーコード

保護等級

ip67rhステンステルロッド/ ip65rp

アルミニウムプロファイル

データサイズ

24/25/26bit

営業

温度

.℃~ + 85℃
解像度0.1/0.5 / 1 / 2 / 40 5 / 10 / 20代/ / 50 m / 100μm湿度/露 点湿度90%、結露なし
特性が全体の0.01% <±本格的で最低±50 mμmショック指数GB / T2423.5 100 g (6ms)

反復

精度

<±、安保の本格的で最低±1μm振動指数GB / T2423.10 20 g / 10 ~ 2000Hz

伝送

率

50KBD ~ 1MBD

ライン長さ<3 <50 <100 <200 <400(m)

料金1000 <400 <300 <200 <100 kbd

EMCテスト

4/3/4/3/3学年GB / T17626.2/3/4/6/8

A級、CE认证

更新された

(高い更新 率)


総生産台数は750万台

周波数:3.7 3.0 2.3 1.2 0.5 khz




更新された

(一般)

1 khz(範囲≤1m) 500 hz (1m <範囲≤2 m)

250Hz (2 m <範囲≤3m)、カスタマイズ可能

ヒステリシス<、10μm

温度係数

<アラミドーエポキシ/℃




  • 構造と材料

  • 電気的接続

故障指示led表示付き電子ビンカバー

RH

シリーズ



入力電圧+ 24Vdc±20%

電子ビン

アルミニウム合金現在運営< 80mA(変化範囲)

標尺

304ステンレス極性保護Max.-30Vdc

タイヤ圧力

35 mpa(連続)/70 mpa(ピーク)または

350bar 烏帽子(持続)/ 700bar (

過電圧保護Max.36Vdc

位置磁石

標準のマグネットリングと各種リングマグネット绝縁抵抗> 1000万Ω

RP

シリーズ

電子ビン

アルミニウム合金绝縁の强さ500V

標尺

アルミニウム合金

位置磁石

スライダー磁石、四角磁石、セクター磁石

取付糸

形式


M18×1.5倍、 M20について×1.5倍、3/4" -16UNF-3A

(自在)

インストール

方向


どの方向
出射モード
ケーブルの出口またはコネクタ



出力特性- rh (p) ssi出力磁歪変位センサ



酒匠研究会出力magnetostrictiveシフトセンサすれば同期シリアル・インターフェース(酒匠研究会)が供給できるしできる遊標尺,磁石のリアルタイム位置24ビットに変える25-bitまたは26-bit(バイナリで、薄墨または鼠色コード)シリアルデータフォーマットおよび送信する後のデータシンボルはシリアル通信によってコントローラコントローラにより供給されるクロック信号を受信する。ssi出力データの形式はアブソリュート出力エンコーダと同じで、plc機能モジュール(siemensのsm338やsm138など)に直接接続できます アブソリュートエンコーダの交換に便利です。


Timing diagram




ledリアルタイム状態監視および診断

内蔵のled(赤または緑)は、センサの基本的なステータスフィードバックとトラブルシューティング機能を提供します。


青信号ににフラッシュ

LED


赤信号からにに
機能正常な仕事

磁石はストロークから離れる

長さの範囲または磁石

検出されてはならない

プログラミング

状態


プログラミング


tecセンサは、usbコンバータを使用して現場でプログラムすることができます。電子ボックス、usbポートの電源、標準ケーブル接続を開く必要はありません、完全に顧客のニーズを満たす。センサの以下のパラメータは、pcの設定ソフトウェアによって変更することができる。センサパラメータ(データ長、データ形式、測定方向)を設定します。磁石の位置の値のグラフ表示;ユーザは、センサのゼロ点と測定表示値を任意に設定する。エラーコードでセンサをオンラインで診断します。



Sensor Programming Window

Sensor Programming Window

 USB変換器

(ためTEC612812)

センサプログラミング窓



インストール手順ssi出力



酒匠研究会出力magnetostrictive線形排気量センサ、同期シリアル信号出力リアルタイム位置に変換することができるの磁石24遊標尺,で25日か26-bit(バイナリで、薄墨または鼠色コード)データ、および送信する後のデータシンボルはシリアル通信によってコントローラコントローラにより供給されるクロック信号を受信する。ssi出力のデータ形式はアブソリュート出力エンコーダと同一で、plcの機能モジュールと直接接続できるため、アブソリュートエンコーダの置き換えに便利です。


rh耐圧ロッドセンサの寸法と取り付けガイダンス


rhシリーズ耐圧ロッドシェル、油圧システムの組み込みインストール設計、耐圧35 mpa連続、柔軟で簡単なインストールモード、取り付けネジ形状m18×1.5またはm20×1.5または3/4"-16 unf-3a。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。の

本製品の1回目と最後の測定不可領域のデフォルト値は、それぞれ58.0 mmと63.5mmです。その価値は

測定不可領域は、お客様のニーズに応じて適切に変更することができます。ご注文の際にご指摘ください。


Dimensions and installation guidance of RH pressure-resistant rod sensor


rpアルミプロファイルセンサの寸法と取り付け方法

rpシリーズのアルミニウムプロファイルは、線形のストロークまたは位置検出に適した柔軟で簡単な外部インストールモードを提供します 可動機構、油圧シリンダの外部位置検出にも使用できます。


Dimensions and installation guidance of RP aluminum profile sensor


一般的なアクセサリ- ssi出力


Common Accessories - SSI Output


注文情報

注文情報





Selection Guide-SSl Output


SSlCable accessories selection Guide









包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
rh (p) ssi出力seris

rh (p) ssi出力磁歪変位センサ


25 ~ 5500 mm脳卒中

0.1/0.5 / 1 / 2 / 40 5 / 10 / 20代/ / 50 m / 100μm解像度

-40℃~ +85℃

IP67 / IP65







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
