特徴

非接触で摩耗のない磁歪技術により、絶対リニア位置測定と長寿命を実現します。

スタート・ストップ・デジタル出力により、高速でリアルタイムな位置フィードバックが可能で、同時に複数の磁石を検出できます。

超精密最小坪伞下に 5µm精度<特性が本格的な0.01%、よりと再现性を1 µm。

稜稜たるIP67 (RH)とIP65 (RP)保護耐圧性能を304ステンレスレバー、及び35 メガパスカル連続劣悪な環境の食卓に上る。

ledリアルタイムの状態監視、柔軟な取り付けオプション、および複数のコネクタ/ケーブル構成により、設置と診断が簡単になります。

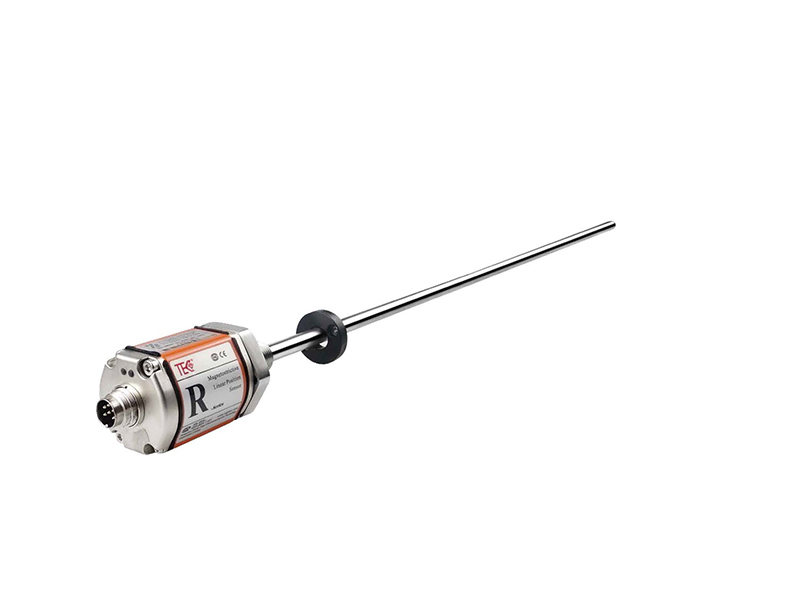

rh (p)スタートストップ出力磁歪変位センサ-製品パラメータ

入力
測定データ		位置磁石指輪
ランレングス		25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を		複数

出力		動作条件
インターフェース	開始/停止信号(開始・終了)	磁石速度	任意
解像度	コントローラ依存(最小精度5μm)	保護等級	ip67rhステンステルロッド/ ip65rp アルミニウムプロファイル
特性が	<本格的なタクシー0.01%で最低50 mμm	営業温度	.℃~ + 1 105℃
パルス幅	スタートパルス:2 ~ 5μs停車パルス\|:1.5 ~ 2μs	湿度/露点	湿度90%、結露なし
反復精度	<本格タクシーを安保ミンです。1μmし	ショック指数	GB / T2423.5 100 g (6ms)
更新された	1KHz(100万範囲≤)500Hz (1 m <範囲≤2 m) カスタマイズ250Hz 2メートル<範囲≤3 m)自由自在	振動指数	GB / T2423.10 20 g / 10 ~ 2000Hz
ヒステリシス	<、10μm	EMCテスト	4/3/4/3/3学年GB / T17626.2/3/4/6/8 A級、CE认证
温度係数	< ppm /℃

構造と材料			電気的接続
故障指示		led表示付き電子ビンカバー	入力電圧	+ 24Vdc±20%
RH シリーズ	電子ビン	アルミニウム合金	現在運営	< 90mA(変化範囲)
	標尺	304ステンレス	極性保護	Max.-30Vdc
	タイヤ圧力	35 mpa(連続)/70 mpa(ピーク)または 350bar 烏帽子(持続)/ 700bar (	過電圧保護	Max.36Vdc
	位置磁石	標準のマグネットリングと各種リングマグネット	绝縁抵抗	> 1000万Ω
RP シリーズ	電子ビン	アルミニウム合金	绝縁の强さ	500V
	標尺	アルミニウム合金
	位置磁石	スライダー磁石、四角磁石、セクター磁石
取付糸形式		M18×1.5倍、 M20について×1.5倍、3/4" -16UNF-3A (自在)
インストール方向		どの方向
出射モード		ケーブルの出口またはコネクタ

出力Characteristics-Start /停止出力

コントローラスタート信号と位置磁石信号が出力され、両者の時間間隔は位置磁石の変位に比例します。時間の計測・制御をコントローラで計算し、変位値に変換します。

Output Characteristics

ledリアルタイム状態監視および診断

内蔵のled(赤または緑)は、センサの基本的なステータスフィードバックとトラブルシューティング機能を提供します。

青信号

に

フラッシュ

LED

赤信号

から

フラッシュ

に

から

機能

正常な仕事

センサーには

取調信号

磁石が検出されない

プログラミング状態

取付Instructions-Start /停止出力

rh耐圧ロッドセンサの寸法と取り付けガイダンス

rhシリーズ耐圧rodshell、油圧システムの組み込みのインストール設計、耐圧35 mpa連続、柔軟で簡単なインストールモード、取り付けネジ形状m18×1.5またはm20×1.5または3/4"-16 unf-3a。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。

本製品のヘッドとエンドの使用不可領域の値はそれぞれ50.8 mと63.5 mです。測定値の値

使用できない部分は、お客様のニーズに応じて適切に変更することができますので、ご注文の際にご指摘ください。

Dimensions and installation guidance of RH pressure-resistant rod sensor

rpアルミプロファイルセンサの寸法と取り付け方法

rpシリーズのアルミニウムプロファイルは、線形運動機構のストロークまたは位置検出に適しており、また、油圧シリンダの外部位置検出に使用することができる、柔軟で簡単な外部インストールモードを提供します。

Dimensions and installation guidance of RP aluminum profile sensor

共通Accessories-Start /停止出力

Common Accessories-Start/Stop Output

注文情報

Selection Guide Start Stop Output

Selection Guide of Analog Start-Stop Cable Fittings

包装情報

項目

記述

リール/トレイ

Pcs/ローラ

G.W

N.W

QTY/箱

パッケージサイズ

rh (p)出力serisを開始停止します

rh (p)出力磁歪変位センサをスタートストップします

25 ~ 5500 mm脳卒中

コントローラ依存(最小精度5μm) 解像度

-40℃~ +105℃

IP67 / IP65

-kgs

-pcs

mm-

今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。

すべてシフトセンサ

モデル

有効脳卒中

インターフェース

電圧

特性が

再现性

日更新

保護等級

動作
温度 (℃)

材料

ショック|圧力

Datasheet

サンプル

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
