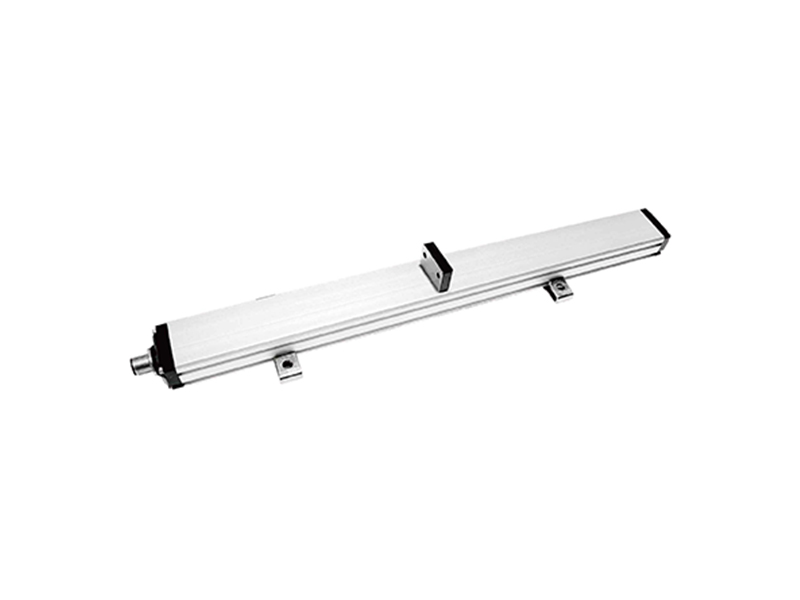

特徴

非接触で摩耗のない測定により、長寿命と最小限のメンテナンスを実現します。

0.0065%のフルスケール分解能と高速更新時間(1 ~ 3 ms)の超高精度により、正確でリアルタイムな位置フィードバックを提供します。

堅牢なip65保護と広い動作温度範囲(- 40°c ~ +85°c)により、過酷な産業環境でも信頼性の高い性能を保証します。

コンパクトで軽量なアルミ製の形状なので、狭いスペースや取付け方向にも簡単に取り付けられます。

柔軟な出力オプション(アナログ電流/電圧)とモジュラー・アクセサリにより、さまざまな自動化アプリケーションに汎用的に統合できます。

技術特性

商品名	磁気センサ-磁気センサの一種	モデル	EP Seris
測定範囲	50-2500 mm	振動指数	GB / T2423.10 20 g / 10 ~ 2000Hz
インターフェース	0-20mAまたは4-20mA	入力電圧	+ 24Vdc±20%
電圧	0 ~ 10Vdcまたは0 ~ 5Vdc	消費	< 80mA
特性が	0.05% F.S	極性保護	最大-30Vdc
再现性	<全体の0.03%	Overpressure保護	マックス36Vdc
日更新	<フルスケールの0.005%	绝縁抵抗	> 1000万Ω
磁気指輪速度	勝手に	誘電体力	500V
保護等級	IP65	電子倉庫	/
動作温度	.°C ~ + 85°C	側バー	アルミ形成筐体
温度湿度/読み取り	相対湿度90%結露しません	出射接続	ストレートケーブル、航空ソケット
影響指数	GB / T2423.5 50グラム(6ms)	外部ポールとスタンド電圧	/

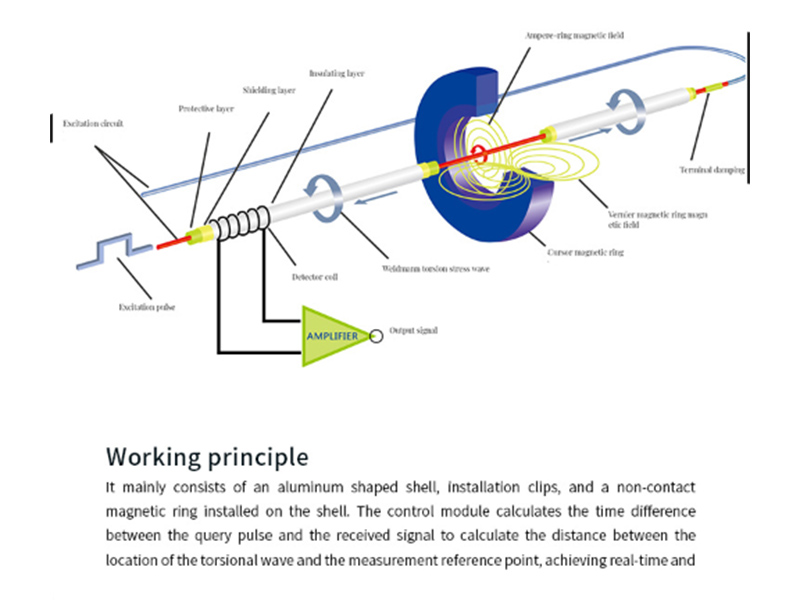

構造形

配線とピン定義

EP Analog Magnetostrictive Displacement Sensor Wiring and Pin Definition

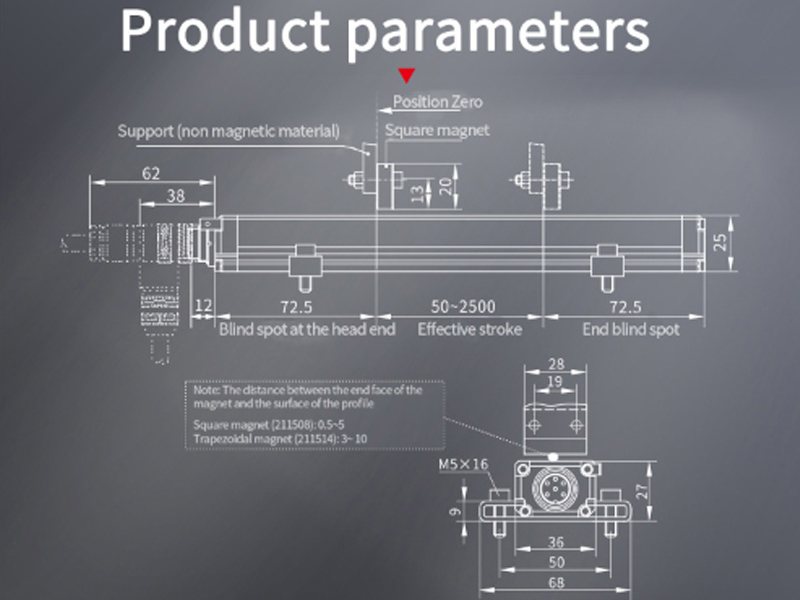

アナログ磁気歪変位センサ-製品パラメータ

入力
測定データ		位置磁石指輪
ランレングス		25~5500 mm、その他のニーズに応じてカスタマイズすることができます
出力
現在		0 ~ 20 ma、又は4 ~ 20 ma (min /最大負荷0/500Ω)
電圧		0 ~ 10Vdcまたは0 ~ 5Vdc(最小負荷抵抗器≥は10 kΩ)
解像度		000000」を埋め込んで14ビットD / Aまたは0.0065%本格的(最小10μm)
特性が		<フルスケールの±0.03%
再现性		<フルスケールの±0.005%
更新された		1 ms(100万範囲≤)2 ms (1m<範囲≤2 m) 3 ms (2m<範囲≤3 m)
ヒステリシス		<、10μm
動作条件
磁石速度		任意
保護クラス		IP65
作動温度		40℃~ + 85℃
温度係数		< ppm /℃
温度湿度/読み取り		湿度90%、結露なし
ショック指数		GB / T2423.5 50グラム(11ms)
振動指数		GB / T2423.10 10 g / 10 ~ 2000Hz
EMCテスト		gb / t 17626.2静電放電の妨害度、グレード4、クラスa 無線周波数電磁界、グレード3、クラスaのgb / t 17626.3放射線妨害度 gb / t 17626.4電気高速過渡列車の耐干渉度、グレード4、クラスa gb / t 17626.6 rf電界誘導伝導外乱耐性、グレード2、クラスa gb / t 17626.8電力周波数磁界耐性、グレード3、クラスa CE认证を取得

電気接続		建設資料
入力電圧	+ 24Vdc + 20%	標尺	アルミニウムプロファイル
消費電力	< 80mA	インストール	任意の方向、クランプの取り付け
極性保護	最大-30Vdc	位置磁石	角磁石台形磁石
過電圧保護	最大36Vdc	出射モード	ケーブルコンセント(分散接続), コネクタ(m16またはm12コネクタ)
绝縁抵抗	> 1000万Ω
绝縁の强さ	500V

アナログ磁気歪変位センサ-一般的なオプション

EP Analog Magnetostrictive Displacement Sensor-Common Options

: このセンサは、冶金、風力発電、建設機械、ゴム機械、港湾機械などさまざまな分野で使用されており、要求の厳しいオートメーションタスクに対応する汎用性を示しています

^ a b c d e f g hと同じ高精度、非接触、堅牢で汎用性の高いリニア変位センサは、過酷な産業環境に最適であり、その信頼性、柔軟な統合、強力なメーカーサポートで専門家から信頼されています。

注文情報

EP Analog Output-Selection Guide

包装情報

項目

記述

リール/トレイ

Pcs/ローラ

G.W

N.W

QTY/箱

パッケージサイズ

EPアナログSeris

磁気センサ-磁気センサの一種

50 ~ 2500 mmの測定範囲

0.05% F.S解像度

非接触

IP65

-kgs

-pcs

mm-

今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。

すべてシフトセンサ

モデル

有効脳卒中

インターフェース

電圧

特性が

再现性

日更新

保護等級

動作
温度 (℃)

材料

ショック|圧力

Datasheet

サンプル

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
