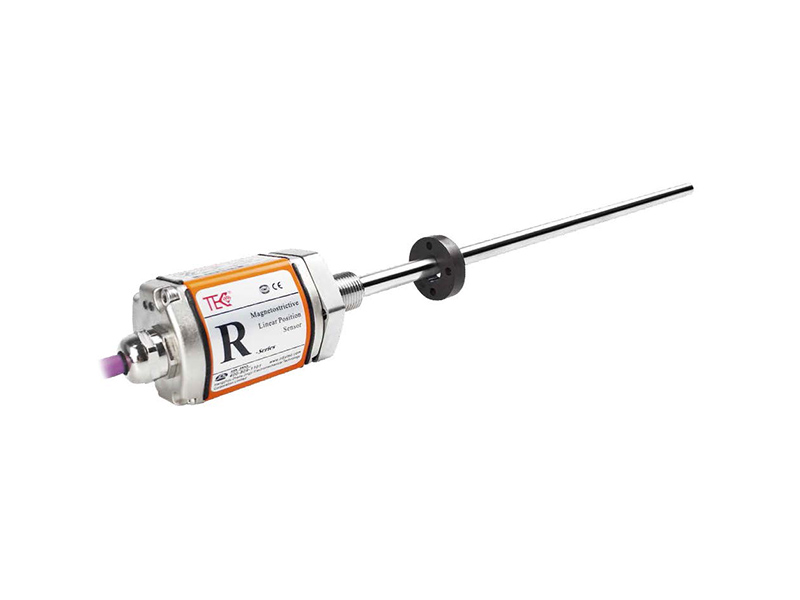

rh / rp canbus出力磁歪変位センサ

  • rh / rp canbus出力磁歪変位センサ
  • rh / rp canbus出力磁歪変位センサ
  • rh / rp canbus出力磁歪変位センサ
  • rh / rp canbus出力磁歪変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

関連製品

特徴

非接触で摩耗のない磁歪技術により、絶対的なリニア測定と長寿命を実現します。

canbus (canopen)デジタル出力は、高速、リアルタイム、マルチマグネット位置フィードバックとシームレスな産業ネットワーク統合をサポートします。

超精密1µmまで解像度、<特性が本格的な0.01%,繰り返す精度±1µmに勝る。

頑丈なip67 (rh)およびip65 (rp)保護、304ステンレス鋼棒、過酷な環境に対応する最大35 mpa(連続)の耐圧性を備えています。

ledステータス監視、柔軟な取り付け(ネジまたはプロファイル)、複数のコネクタ/ケーブルオプションにより、設置と診断が簡単になります。



rh / rp canbus出力磁歪変位センサ-製品パラメータ


  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を1 ~ 9




  • 出力

  • 動作条件

インターフェースcanbus system protocol is0dis11898磁石速度任意
CANopen

cia標準ds-301 v 3.0エンコーダプロファイル

DS-406V3.1

保護等級

ip67rhステンステルロッド/ ip65rp

アルミニウムプロファイル

伝送速度

最大1 mビット/秒

営業

温度

.℃~ + 85℃
解像度1 / 2 / 5 / 10 / 20代/ 50 m / 100μm湿度/露 点湿度90%、結露なし
特性が<0 .01%本格的なタクシーで最低50 mμmショック指数GB / T2423.5 100 g (6ms)

反復

精度

<±、安保の本格的で最低±1μm振動指数GB / T2423.10 20 g / 10 ~ 2000Hz
更新された

1 khz(範囲≤1m)500 hz (1m<範囲≤2m)

カスタマイズ250Hz 2メートル<範囲≤3 m)自由自在

EMCテスト

GB / T17626.2/3/4/6/8、Grade4/3/4/3/3

クラスa、ce認証

ヒステリシス<、10μm

温度係数

<アラミドーエポキシ/℃



  • 構造と材料

  • 電気的接続

RH

シリーズ

故障指示led表示付き電子ビンカバー入力電圧+ 24Vdc±20%

電子ビン

アルミニウム合金現在運営< 80mA(変化範囲)

標尺

304ステンレス極性保護Max.-30Vdc

タイヤ圧力

35 mpa(連続)/70 mpa(ピーク)または350bar

烏帽子(持続)/ 700bar (

過電圧保護Max.36Vdc

位置磁石

標準のマグネットリングと各種リングマグネット绝縁抵抗> 1000万Ω

RP

シリーズ

電子ビン

アルミニウム合金绝縁の强さ500V

標尺

アルミニウム合金

位置磁石

スライダー磁石、四角磁石、セクター磁石

取付糸

形式


m18×1.5,m20×1.5,3/4"-16 unf-3a

(自在)

インストール

方向


どの方向
出射モード
ケーブルの出口またはコネクタ

出力特性-rh / rp canbus出力磁歪変位センサ

6ピンコネクタ(直列接続)で接続する


Connect by 6-pinconnector




ledリアルタイム状態監視および診断


スレーブステーションとしてcan出力磁歪変位センサは、バーニアマグネットの変位情報と速度情報をバスを介してリアルタイムにコントローラにアップロードすることができます。can (iso 11898)プロトコル規格に準拠し,最大伝送速度は1 mビット/秒である。

内蔵のled(赤または緑)は、センサの基本的なステータスフィードバックとトラブルシューティング機能を提供します。


青信号にににフラッシュ

LED Real-time State Monitoring and Diagnosis


赤信号からフラッシュにに
機能正常な仕事

磁石は離れ

ランレングス範囲


磁石が検出されないプログラミング状態

設置指示-rh / rp canbus出力磁歪変位センサ

rh耐圧ロッドセンサの寸法と取り付けガイダンス


rhシリーズ耐圧rodshell、油圧システムの組み込みのインストール設計、耐圧35 mpa連続、柔軟で簡単なインストールモード、取り付けネジ形状m18×1.5またはm20×1.5または3/4"-16 unf-3a。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。

本製品のヘッドとエンドの使用不可領域の値はそれぞれ58.0 mmと63.5mmです。測定不可領域の値は、お客様のニーズに応じて適切に変更することができます。ご注文の際にご指摘ください。


Installation Instructions-RH/RP CANBus Output Magnetostrictive Displacement Sensor


rpアルミプロファイルセンサの寸法と取り付け方法


rpシリーズのアルミニウムプロファイルは、線形運動機構のストロークまたは位置検出に適しており、また、油圧シリンダの外部位置検出に使用することができる、柔軟で簡単な外部インストールモードを提供します。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。

本製品のヘッド、エンドの測定不可領域は、それぞれ28mm、66mmの初期値です。

の 測定不可領域の値は、お客様に応じて適切に変更できます'のニーズは、指摘してくださいとき 頼みな。

Dimensions and installation guidance of RP aluminum profile sensor



共通アクセサリー-rh / rp canbus出力磁歪変位センサ


Common Accessories -RH/RP CANBus Output Magnetostrictive Displacement Sensor

注:を参照してください"マグネットリングの選択"マグネットリングキットなどの詳細はこちら。

配線モード


センサがコネクタ出力の場合、配線方式は下表のピン定義を参考にしてください。センサーがケーブルコンセントの場合 出力は、接続モードについては、下表の線色定義を参照してください

Wiring mode


注文情報

注文情報



Selection Guide-CAN Bus Output

CAN Selection Guide-CAN Bus Output








包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
RH / RP CANBus Seris

rh / rp canbus出力磁歪変位センサ


25 ~ 5500 mm脳卒中

1 / 2 / 5 / 10 / 20代/ 50 m / 100μm解像度

-40℃~ +85℃

IP67 / IP65







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
