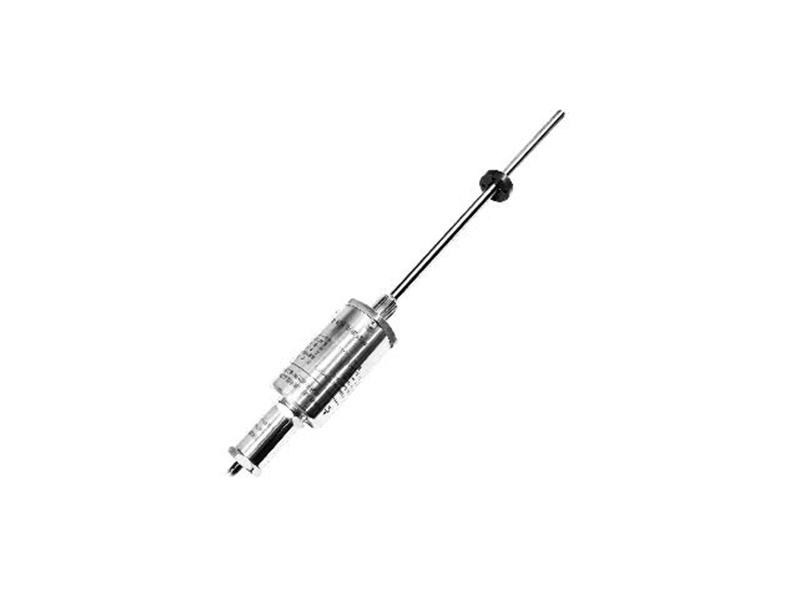

fbgb防爆磁歪変位センサ

  • fbgb防爆磁歪変位センサ
  • fbgb防爆磁歪変位センサ
  • fbgb防爆磁歪変位センサ
  • fbgb防爆磁歪変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

関連製品

特徴

flameproof防爆バンドおよび設計Exdが認めⅡBT6標準安全運行に抑えること有害環境。

非接触で摩耗のない磁歪技術により、長い耐用年数で絶対リニア位置測定を実現します。

頑丈なip67定格の304/316 lステンレス鋼製の構造は、連続35 mpaまでの高圧やピーク70 mpaまでの過酷な条件に耐えます。

アナログ(16ビットd / a)、ssi、canopenなどの複数の出力インタフェースが利用可能で、産業用制御システムに柔軟に統合できます。

精度と解像度が高い1µmまで下げ優秀な再现性(<±、安保FS)、速く更新率(最大1 kHz程度)正確なリアルタイムでモニタが可能だ。


fbgb防爆磁歪変位センサ-製品パラメータ


  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を1




  • 出力

インターフェース特技は、剣道、剣道
解像度

アナログ:16ビットD / の本格的または0.0015%(分よ1μm)

Bital量:0.5 / 1 / 2 / 5 / 10 / 20 / 40 / 50 m / 100μm

特性が<±0.01%、本格的にミンです。±し50 mμm
反復精度<完全な規模の±、安保とミンです。±1μmし

ヒステリシス

< 10μm

更新された

1KHz(100万範囲≤)500Hz (1 m <範囲≤2 m)

カスタマイズ250Hz 2メートル<範囲≤3 m)自由自在

温度

係数

< ppm /℃


  • 労働条件

磁石指輪速度任意
保護等級IP67
作動温度.℃~ + 85℃
温度湿度/読み取り湿度は90、露は凝縮できません
ショック指数gb / t2423.5 100g (6ms)
振動指数GB / T2423.10 20 g / 10 ~ 2000Hz
EMCテストgb / t 17626.2/3/4/6/8, grade 4/3/4/3/3, class a, ce認証

認証

ExdⅡBT6

gb 3836.1-2010およびgb 3836.2-2010規格に準拠しています

温度範囲:t6(85℃)

  • 電気的接続

  • 構造と資料

入力電圧+ 24Vdc±20%電子ビン304ステンレス
現在運営<90 ma(範囲によって変動)標尺304/316 lステンレス鋼
極性保護Max.-30Vdcタイヤ圧力

35 mpa(連続)/70 mpa(ピーク)or

350ba(連続)/700ba(ピーク)

Overpressure保護Max.36Vdc位置磁石

標準のマグネットリングとヴァリオs

磁石指輪

绝縁抵抗> 1000万Ω取付糸形式

m18×1.5,m20×1.5,3/4"-16 unf-3A

(自在)

绝縁の强さ500V取付方向どの方向


ケーブル口モード

特殊なケーブルコンセント(耐火ケーブル)e

美術館で装置)



インストールと使用手順



fbgb防爆センサの寸法


fbgbシリーズ防爆シェルセンサーは、シェル、電子ビン、センサー、リードイン装置で構成された防爆構造です。過酷な環境下でのシリンダ内蔵設置用に設計されています。使用圧力は35 mpa連続、柔軟で簡単なインストールモードです。

取り付けネジ形状m18×1.5またはm20×1.5またはインチ3/4 " -16 unf-3a。



Dimensions of FBGB explosion-proof sensors


配線モード



  • アナログ

  • アナログ

ケーブル

色1×

ケーブル

色2×

ピン/ワイヤー機能定義ケーブルcolor3 *ピン/ワイヤー機能定義
青い灰色no .1磁石位置信号(+)黄色現在では全国生産量
グリーンピンクno .1磁石の位置信号(-)灰色0Vdc(電流/電圧ループ)
黄色黄色予約ピンク予約
白いグリーン予約--予約
赤いブラウン

+ 24Vdc電力supply

(-20% ~ + 20%)

グリーン0・・・10V
黒白い0 vdc(電源回路)青い0 vdc(電源回路)
注:

* cable color 1: cable pur sheath、オレンジ、-20-90℃

*ケーブルカラー2/3:ケーブルpvcシース、オレンジ、-20-105℃

ブラウン

+ 24Vdc電力supply

(-20% ~ + 20%)

白い予約


  • 酒匠研究会

  • 酒匠研究会

ケーブル

色1×

ケーブル

色2×

ピン/ワイヤー機能定義ケーブルcolor3 *ピン/ワイヤー機能定義
白い灰色データ(-)黄色クロック(+)
黄色ピンクデータ(+)灰色データ(+)
青い黄色クロック(+)ピンククロック(-)
グリーングリーンクロック(-)-予約
赤いブラウン

+ 24Vdc電力supply

(-20% ~ + 20%)

グリーンデータ(-)
黒白い0 Vdc青い0 vdc(電源回路)
--繋げないでブラウン

+ 24Vdc電力supply

(-20% ~ + 20%)

注意:* cable color 1: cable pur sheath, orange,-20-90℃

*ケーブルカラー2/3:ケーブルpvcシース、オレンジ、-20-105℃

白い予約



  • CANバス出力

ケーブル色ピン/ワイヤー機能定義
グリーン(-)
黄色(+)
-繋げないで
-繋げないで
ブラウン+ 24Vdc電源(-20% ~ + 20%)
白い0 vdc(電源回路)


設置指示

rh耐圧ロッドセンサーの内蔵取付説明書



Built-in installation instruction of RH pressure-resistant rod sensor


rh耐圧ロッドセンサー設置上の注意事項


シリンダーの取り付け-圧力管封入トランスデューサ(rh)は、通常、シリンダーの取り付け、取り付けネジの形状が含まれています:m18 x 1.5、 m20 x 1.5, 3/4 " -16 unf-3a。取り付け前に、アトラスに記載されている正しいサイズでシリンダーが加工されていることを確認してください。


機械的な設置—センサの設置位置と方向は必要ありませんが、確実で信頼性の高い設置を確保する必要があります。

ポジションマグネットは測定する可動部に取り付けられ、測定ロッドとの距離を適切に保ちます。

屋外での使用-屋外で使用する場合は、雨水が浸入しないように保護装置を装備する必要があります

雨の場合にケーブルやコネクタに沿った電子コンパートメント。保護カバーは、水の蓄積を防ぐために、排水口を考慮する必要があります。

位置磁石-測定の精度を確保するために、位置磁石の取付ブラケットは非磁性で作られている必要があります ねじ、磁気絶縁ガスケットなどの材料。


注意事項:センサは磁気感応装置であり、外部の強い磁場の干渉から遠ざかる必要があります。

の 高精度で測定する場合は、電源の安定性や精度も考慮する必要があります。使用中は、予防する必要もあります 異物の影響を受けないようにしています


rh耐圧ロッドセンサーの外部取り付けガイド

水平に取り付ける場合は、長いセンサ(測定範囲が1mを超えるもの)を機械的に支持する必要があります(非磁性透磁材製)。


External installation guide of RH pressure-resistant rod sensor


設置指示


rpアルミプロファイルセンサの大きさと取り付け方法


rpシリーズのアルミプロファイルは、柔軟で簡単なインストールを提供します。一般的に、センサは取付けクランプで機械表面に取り付けることができます。


Size and Installation Guidance of RP Aluminum profile Sensor



位置測定は、2種類の磁石を使用して行われます。


1、スライダ磁石は、アルミニウム型筐体のガイドレールに沿って移動し、移動部は、コネクタ軸受を介してスライダ磁石と接続される。

図2に示すように、セクタ磁石は可動部に直接取り付けられ、プロファイル表面付近を3mm(±1mm)の隙間で移動します。

図3、正方形磁石は可動部に直接取り付けられ、形状の表面付近を移動し、3mm(±2mm)のギャップで移動します。


Position measurements are achieved using two types of magnets


ledリアルタイム状態監視および診断

内蔵のled(赤または緑)は、センサの基本的なステータスフィードバックとトラブルシューティング機能を提供します。

Installation Instruction




注文情報

注文情報



Selection Guide-Analog Quantity

Selection Guide-SSl

Selection Guide-CAN Output


Selection of Cable Accessories for industrial Ethernet

Selection of Analog Start-Stop Cable Accessories


Selection of Profibus-Dp Cable Accessories
















包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
爆発防止のFBGB Seris

fbgb防爆磁歪変位センサ


25 ~ 5500 mm脳卒中

アナログ、ssi、canopenインターフェース

-40℃~ +85℃

IP67







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
