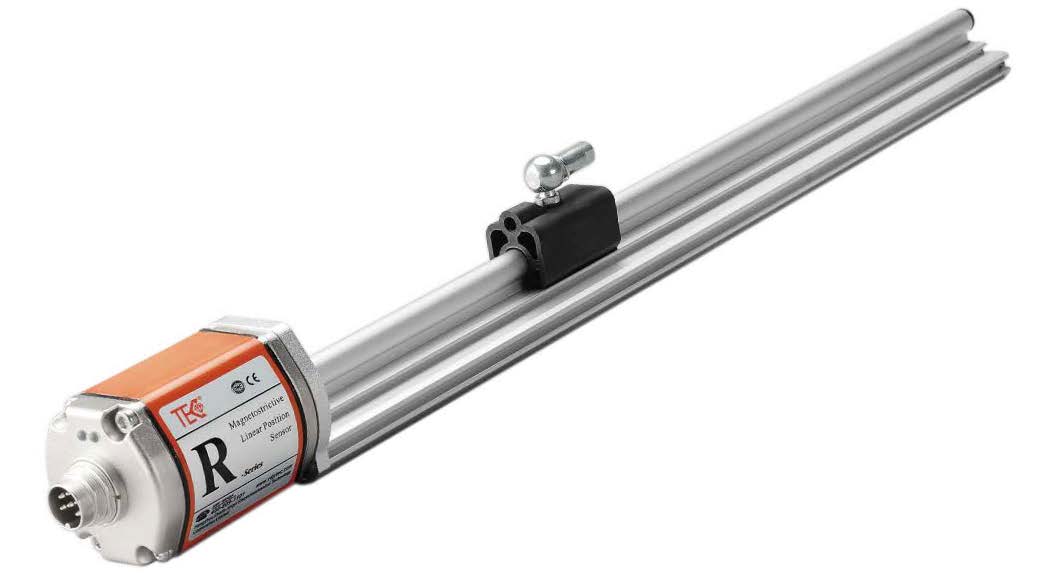

rh / rpアナログ出力磁歪変位センサ

  • rh / rpアナログ出力磁歪変位センサ
  • rh / rpアナログ出力磁歪変位センサ
  • rh / rpアナログ出力磁歪変位センサ
  • rh / rpアナログ出力磁歪変位センサ
  • rh / rpアナログ出力磁歪変位センサ
  • rh / rpアナログ出力磁歪変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

関連製品

特徴

非接触で摩耗のない磁歪技術により、長寿命とメンテナンスフリーの運転を実現します。

超精密16ビットD / A変換、<特性0.01%本格的と再现性を±1μmに勝る。

25 ~ 5500 mmの広いストローク範囲と複数のアナログ出力オプション(電流/電圧)は、多様な産業ニーズに対応します。

堅牢なip67 (rh)およびip65 (rp)保護、304ステンレス鋼棒、過酷な環境での最大35 mpa(連続)の高圧耐性。

usb経由でフィールドプログラムが可能で、ledによるリアルタイムのステータス監視と、組み込みおよび外部取り付けの柔軟な設置が可能です。



rh / rpアナログ出力磁歪変位センサ-製品パラメータ


  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を1

  • 出力

現在4 ~ 20 maまたは20 ~ 4 ma(最小/最大負荷0/5002)
電圧0~ 10 vdcまたは0~5 vdc(最小負荷抵抗≥10 k)
解像度


16ビットd / aまたはフルスケールの0.0015%(最小1um)


特性が<フルスケールの±0.01%、最小±50um
反復精度<フルスケールの±0.001%、最小±1um
ヒステリシス< 10um
更新された

1 khz(範囲≤1m)、500 hz (1m <範囲は2m以下)、333 hz (2m <範囲≤3m)、カスタマイズ可能

温度係数< ppm /℃

  • 動作条件

磁石速度任意
保護等級ip67 rhステンレススチールステルロッド/ ip65 rpアルミニウムプロファイル
作動温度.℃~ + 85℃
温度湿度/読み取り湿度90%、結露なし
温度ドリフト係数< ppm /℃

ショック指数GB / T2423.5 100 g (6ms)
振動指数GB / T2423.10 20 g / 10 ~ 2000Hz
EMCテスト

gb / t 17626.2/3/4/6/8, grade 4/3/4/3/3, class a, ce認証




  • 構造と資料

  • 電気接続

故障指示

リアカバーのledで表示されます 電子コンパートメントの

入力電圧

+ 24Vdc±20%
RHシリーズ電子ビンアルミニウム合金現在運営< 80mA(変化範囲)
標尺304ステンレス

極性保護


Max.-30Vdc


タイヤ圧力

35MPa(持続)/ 70MPa(ピーク)または

烏帽子350bar(持続)/ 700bar (

過電圧保護Max.36Vdc
位置磁石標準のマグネットリングと各種リング 磁石绝縁抵抗> 1000万Ω
RPシリーズ電子ビンアルミニウム合金绝縁の强さ500V
標尺アルミニウム合金

位置磁石スライダーマグネット、スクエアマグネット、セクター 磁石

取付糸形式m18×1.5,m20×1.5,3/4"-16 unf-3a (自在)

取付方向どの方向

出射モードケーブルの出口またはコネクタ


出力特性-rh / rpアナログ出力磁歪変位センサ

アナログ出力磁歪変位センサの測定精度は、内蔵するd / aモジュールのビット数に依存します。

変位信号は、plcのアナログ入力などの外部コントローラに直接出力できます。


このセンサーは、磁石の絶対位置をリアルタイムで標準アナログ信号、すなわち0~20 a(またはその逆)に変換する。

dc電流は4~20 ma(逆)、dc電圧は0~5 v(逆)、-5~+5 v(逆)、0~10 v(逆)、-10~+10(逆)などです。

出力値の変化傾向はマグネットリングの移動方向に対して線形であり、必要に応じて正逆出力に設定することができます。次の図に示すように。


RH analog output sensor Output Characteristics



ledリアルタイム状態監視および診断


センサーヘッドカバーに内蔵された赤と緑のledインジケータは、センサーの動作状態と診断機能を提供します。


青信号にににフラッシュ

Red and green LED indicator built

赤信号からフラッシュにに
機能正常な仕事

磁石葉Stroke

範囲

磁石が検出されないプログラミング状態



プログラミング

tecセンサは、usbコンバータを使用してフィールドプログラム可能です。電子ボックスを開く必要はなく、usbポートの電源、標準ケーブル

接続、完全に顧客のニーズを満たす。センサの以下のパラメータは、pcの設定ソフトウェアを使用して変更できます

側面:センサの測定方向を設定します。センサーのゼロポイントとフルスケールポイントを設定します。マグネットリングをグラフィカルに表示します

崇徳は値の立場エラーコードを使用してセンサをオンラインで診断します。


USB converter


                                 USB変換器

                       (ためTEC612811)

Sensor programming window


                             センサプログラミング窓

設置指示-rh / rpアナログ出力磁歪変位センサ

アナログ出力磁歪変位センサ、可動部ストロークのリアルタイムかつ正確な測定に適し、測定することができます

バーニアマグネットの絶対変位またはストロークは、標準的なアナログ量の形で表され、0~20 ma(または逆)、420 maを含む

dc電流または0~5 v(逆)、-5~+5 v(逆)、0~10 v(逆)、-10~+10 v(逆)dc電圧など。センサーが

組み込みと外部の二つの異なる取付方法、組み込み式に適している油圧シリンダーの組み込み取付、コンパクトな構造;

外部タイプは、可動部の外に設置され、使用するのに便利なアルミプロファイルを採用しています。


rh耐圧ロッドセンサの寸法と取り付けガイダンス

rhシリーズ耐圧rodshell、油圧システムの組み込みのインストール設計、連続35 mpaの耐圧、柔軟で簡単です

インストールする。取り付けネジ形状m18×1.5またはm20×1.5または3/4"-16 unf-3a。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。の

本製品の1回目と最後の測定不可領域のデフォルト値は、それぞれ58.0 mmと63.5mmです。その価値は

測定不可領域は、お客様のニーズに応じて適切に変更することができます。ご注文の際にご指摘ください。

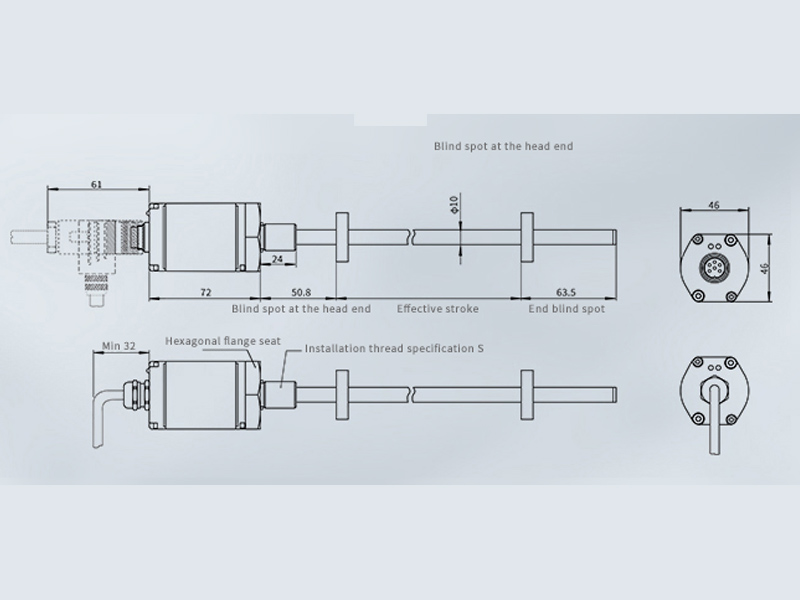

Dimensions and installation guidance of RH analog output sensor

rpアルミプロファイルセンサの寸法と取り付け方法

rpシリーズのアルミニウムプロファイルは、線形運動機構のストロークまたは位置検出に適しており、また、油圧シリンダの外部位置検出に使用することができる、柔軟で簡単な外部インストールモードを提供します。


Dimensions and installation guidance of RP analog output sensor

共通アクセサリー-rh / rpアナログ出力磁歪変位センサ

Common Accessories

注:を参照してください"マグネットリングの選択"マグネットリングキットなどの詳細はこちら。


配線モード

センサがコネクタ出力の場合、配線方式は下表のピン定義を参考にしてください。センサがケーブルコンセント出力の場合、接続モードは下表のラインカラー定義を参照してください。


Wiring mode

注文情報

注文情報



Selection Guide - Analog Output

Selection of Analog/Start-Stop Cable Fittings






包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
RH / RPアナログSeris

rh / rpアナログシリーズ磁歪変位センサ


25 ~ 5500 mm脳卒中

16ビットd / aまたはフルスケールの0.0015%

-40℃~ +85℃

IP67







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
