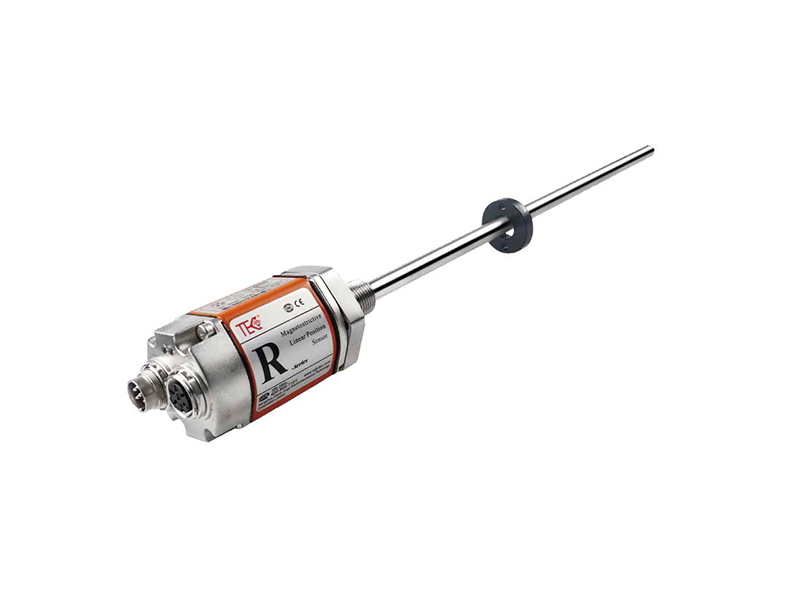

rh (p) profibus-dp出力磁歪変位センサ

  • rh (p) profibus-dp出力磁歪変位センサ
  • rh (p) profibus-dp出力磁歪変位センサ
  • rh (p) profibus-dp出力磁歪変位センサ
  • rh (p) profibus-dp出力磁歪変位センサ

Datasheet

足跡

RoHS

目録

きょう見積もりを請求する

あなたのパーソナライズされた見積もりのために、親切に下のフォームに記入してください。すぐにサポートが必要な場合は、お気軽にお問い合わせください。 liya@epoch-electronic.com.

技術資料 注文情報 すべてMoudles

DC-DC電力モジュール

カスタマイズDC-DCコンバータでは通常 探検DC-DCコンバータでは通常

エンコーダ製品

ロータリーエンコーダを模索

センサ製品

周波数制御製品

関連製品

特徴

非接触のアブソリュートリニア測定により、長寿命とメンテナンスフリーの運用を実現します。

直接profibus-dp出力により、高速で信頼性の高いデジタル通信をサポートします。

破格的な精密解像度と1µm提供特性が±0.01%未満と再现性を本格±、安保。

ip67の堅牢なステンレススチール製構造は、過酷な産業環境や高圧油圧システムに耐えることができます。

内蔵のled診断機能により、リアルタイムのセンサ状態とトラブルシューティングが提供され、メンテナンスと監視が容易になります。


rh (p) profibus-dp出力磁歪変位センサ-製品パラメータ


  • 入力

測定データ位置磁石指輪
ランレングス25~5500 mm、顧客のニーズに応じてカスタマイズ
測定回数を1 ~ 9




  • 出力

  • 動作条件

インターフェースProfibus -DPシステム、ISO74498磁石速度任意
データフォーマット

Profibus-DP (EN-50170)

保護等級

ip67rhステンステルロッド/ ip65rp

アルミニウムプロファイル

伝送速度

最大12Mbit / s

営業

温度

.℃~ + 85℃
解像度1 / 5 / 10 / 20代/ 50 m / 100μm湿度/露 点湿度90%、結露なし
特性が全体の0.01% <±本格的で最低±50 mμmショック指数GB / T2423.5 100 g (6ms)

反復

精度

<±、安保の本格的で最低±1μm振動指数GB / T2423.10 20 g / 10 ~ 2000Hz
更新された

1KHz(100万範囲≤)

500Hz (1 m <範囲≤2 m)

カスタマイズ250Hz 2メートル<範囲≤3 m)自由自在


EMCテスト

4/3/4/3/3学年GB / T17626.2/3/4/6/8

A級、CE认证

ヒステリシス<、10μm

温度係数

<アラミドーエポキシ/℃



  • 構造と材料

  • 電気的接続

故障指示led表示付き電子ビンカバー

RH

シリーズ



入力電圧+ 24Vdc±20%

電子ビン

アルミニウム合金現在運営< 80mA(変化範囲)

標尺

304ステンレス極性保護Max.-30Vdc

タイヤ圧力

35 mpa(連続)/70 mpa(ピーク)または

350bar 烏帽子(持続)/ 700bar (

過電圧保護Max.36Vdc

位置磁石

標準のマグネットリングと各種リングマグネット绝縁抵抗> 1000万Ω

RP

シリーズ

電子ビン

アルミニウム合金绝縁の强さ500V

標尺

アルミニウム合金

位置磁石

スライダー磁石、四角磁石、セクター磁石

取付糸

形式


M18×1.5倍、 M20について×1.5倍、3/4" -16UNF-3A

(自在)

インストール

方向


どの方向
出射モード
ケーブルの出口またはコネクタ

出力Characteristics-Profibus - rh (p) profibus-dp出力磁歪変位センサ

Output Characteristics-Profibus - RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor


ledリアルタイム状態監視および診断

内蔵のled(赤または緑)は、センサの基本的なステータスフィードバックとトラブルシューティング機能を提供します。


青信号ににフラッシュフラッシュ

The integrated LEDs

赤信号からにからに
機能正常な仕事

磁石が検出されない

または[スピーカ]番号が

待ってホスト

パラメータ

プログラミング状態



プログラミング


tecセンサは、usbコンバータを使用して現場でプログラムすることができます。電子ボックスを開ける必要はなく、usbポートの電源、

標準ケーブル接続、完全に顧客のニーズを満たしています。センサの以下のパラメータは、設定によって変更することができます

pcのソフトウェア:スレーブステーションのアドレスを設定する;マグネットリング位置値のグラフ表示;センサーをオンラインで診断する

興味の誤差できます


USB Converter


                                                         USB変換器

                                                                 (嫡庶No.TEC612814)


Sensor Programming Window


                                           センサプログラミング窓



インストールと使用手順- profibus - rh (p) profibus-dp出力磁歪変位センサ


dp出力磁歪センサはprofibus-dp (en 50 170)プロトコルに適合しています。磁石リングの絶対位置データをrs-485規格のシリアル非同期方式でコントローラに送信し、最大送信速度は12 mbpsに達する。

profibus-dpインタフェースは、gsdデータシートの形で強力な診断および設定機能を提供します。

rh耐圧ロッドセンサの寸法と取り付けガイダンス


rhシリーズ耐圧rodshell、油圧システムの組み込みインストール設計、連続35 mpaの耐圧、柔軟 簡単なインストールモード、取り付けネジ形状m18×1.5またはm20×1.5または3/4"-16 unf-3a。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。

本製品の1回目と最後の測定不可領域のデフォルト値は、それぞれ58.0 mmと63.5mmです。値

測定不可領域は、顧客のニーズに応じて適切に変更することができます、ご注文の際に指摘してください。


Dimensions and installation guidance of RH pressure-resistant rod sensor


取付Instructions-Profibus -Profibus- rh (p) profibus-dp出力磁歪変位センサ

rpアルミプロファイルセンサの寸法と取り付け方法

rpシリーズのアルミニウムプロファイルは、線形運動機構のストロークまたは位置検出に適しており、また、油圧シリンダの外部位置検出に使用することができる、柔軟で簡単な外部インストールモードを提供します。

注:図に示す測定不可領域は、この領域のセンサの出力値がゼロまたは信頼性が低いことを示しています。

ヘッドとエンドの測定不可領域のデフォルト値は、それぞれ28mmと66mmです。測定値の値

使用できない領域は、お客様に応じて適切に変更することができます'のニーズは、ご注文の際に指摘してください。



Dimensions and installation guidance of RP aluminum profile sensor


共通Accessories-Profibus -rh (p) profibus-dp出力磁歪変位センサ


Common Accessories-Profibus-RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor








注文情報

注文情報




Selection Guide-Profibus-DP Bus Output



Profibus-DPCable Accessories Selection







包装情報


項目記述リール/トレイ

Pcs/ローラ

G.WN.W

QTY/箱

パッケージサイズ
RH (P) Profibus-DP Seris

rh (p) profibus-dp出力磁歪変位センサ


25 ~ 5500 mm脳卒中

1 / 5 / 10 / 20代/ 50 m / 100μm解像度

-40℃~ +85℃

IP67 / IP65







-kgs-kgs-pcsmm-



今すぐデータシートをダウンロードして、すべての技術仕様をご覧ください。




すべてシフトセンサ

モデル 有効脳卒中 インターフェース 電圧 特性が 再现性 日更新 保護等級 動作
温度 (℃) 		材料 ショック|圧力 Datasheet サンプル
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
